HELLO格式的包中Size域的值等于传输的字节的总数减1，Size域的有效值范围为0_{255，对应于实际传输的字节数量1}256。HELLO格式中的size和address域必须对应于RapidIO包中有效的size，address和wdptr域，所以HELLO格式的size和address字段的值存在一些限制条件。RapidIO核不能把Size域中的非法值修正为实际RapidIO包中Size域的有效值，所以需要对HELLO格式包的Size域提供一个正确的值。由于AXI4-Stream协议中tdata信号为8个字节，也就是一个双字（Double Word），所以Size域的值需要分两种情况讨论：传输的数据量小于8字节和传输的数据量大于8字节。

传输的数据量小于8字节（Sub-DWORD Accesses）：

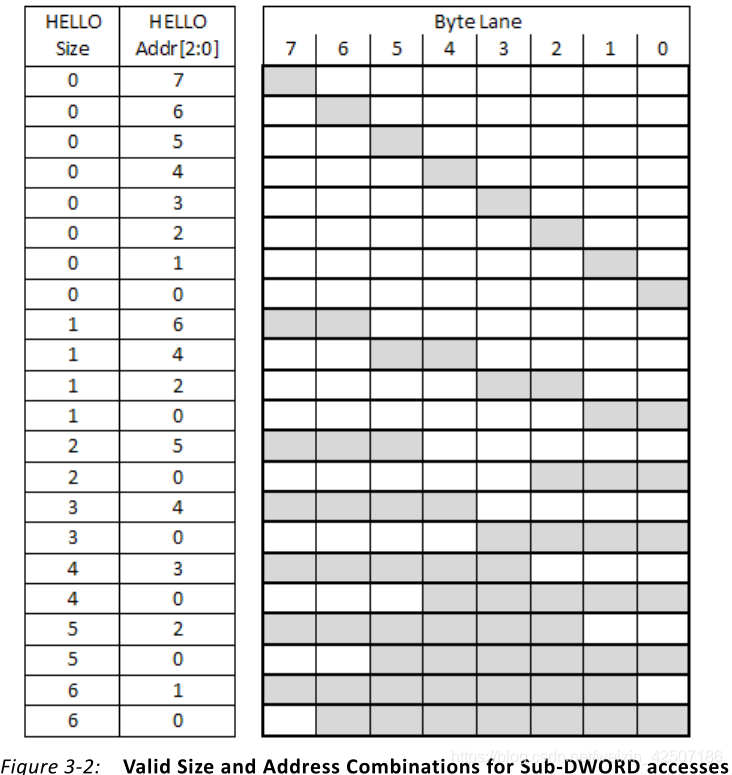

对于传输的数据量小于8字节的情况，address字段和size字段用来决定有效的字节位置（tkeep信号必须为0xff），但是仅仅能导致RapidIO包中rdsize/wrsize和wdptr为有效值的address和size值组合才是被允许的，下图是HELLO格式中address和size两个字段与有效字节位置的对应关系示意图（图中灰色部分为有效字节位置）

例如，对size=2，address=34’h1_1234_5675这两个组合来说，由于size=2，所以往address中写入的数据个数为3（size+1）个字节，而address的最低3位为5(3’b101)，通过上图可知，有效字节的位置是第7、6、5三个字节。对于size和address[2:0]值的组合不在上图中的情况都是非法的，这是应该避免的，比如，size=2， address=34’h1_1234_5673这种组合就属于非法的组合。
在这里插入图片描述
传输的数据量大于8字节（Large Accesses）：
对于传输的数据量大于8字节，并且地址的起始字节偏移不为0的情况必须把数据分成多次进行传输，其中未对齐的小于8字节的段就可以通过上图中size和address的有效组合来确定有效字节的位置。另一种解决办法是，读操作的数据量大小可以被增加到下一个支持的大小，然后从对应的响应中剥离出必要的数据。

   因此，对于数据量为1个双字（8个字节）或更大的情况，address的最低3位必须为0，RapidIO手册给读写事务定义了范围从1到256个字节的可支持的数据量。请求事务的数据量如果大于一个双字（8个字节），那么数据量应该通过四舍五入到最接近的支持的值。读写事务有效的HELLO格式的数据量为：7，15,31,63,95（仅支持读事务），127,159（仅支持读事务），191（仅支持读事务）,223（仅支持读事务）和255。

   对于写事务的数据量介于以上这些支持的数据量中间的情况，在通道的tlast信号为1之前应该给RapidIO核提供必要的数据量，仅仅提供的数据才能被发送。同理，用户的设计提供的数据可能少于期望的数据量，那么实际的数据量应该被写入，传输应该假设完成。

   RapidIO协议不支持传输的数据量大于256字节的情况，并且逻辑层（Logical）也不能把大于256字节的数据量分割为小的数据量进行发送。如果不满足这个要求可能会导致致命的链路错误，在这种错误情况下，链路可能会不断重传数据量大于256字节的包。

   HELLO格式数据的包头（Header）在用户接口的第一个有效时钟上，如果发送的事务携带数据负载，那么数据负载紧接着包头（Header）后面进行连续发送。包的Source ID和Destination ID放在tuser信号中并与包头（Header）一样，在第一个有效时钟下进行发送，发送完毕以后，tuser信号的数据被忽略
