本文记录了使用Raspberry Pi 3连接DSI LCD屏幕，特别是SN65DSI83EVM转换模块的过程。内容涉及DSI硬件信号的2-lane特性，实际操作中仅使用1-lane。通过I2C0接口，发现开机会尝试访问8A/8B和70位置的地址。禁用触摸屏设置会影响I2C信号。此外，测试了将DSI转换为LVDS的TI SN65DSI83EVM，与7英寸1024x600分辨率的液晶触摸屏模块配合良好，只需简单调整FFC排线。
接上官方的LCD, 影像自動會從DSI介面輸出.
似乎只支援800x480的DSI LCD訊號,
DSI硬體訊號有2-lane, 實際上只有用到1-lane.

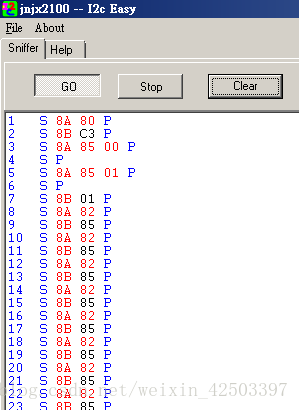

量了一下Rasp DSI介面上的I2C0
開機時會有訊號去存取8A/8B這個位置(45h : 7bit i2c address)

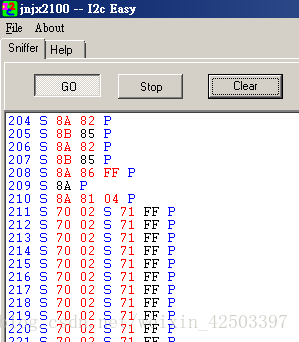

觸屏的位置在70 (38h : 7bit i2c address)
Driver是用輪詢法寫的,開機後,會一直有讀取訊號.
若在config.txt
加了
disable_touchscreen=1
就不會有這個位置上的訊號.

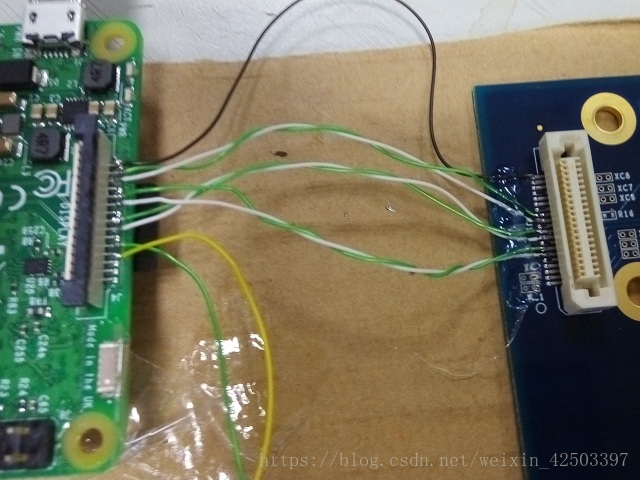

測試TI的SN65DSI83EVM, DSI轉LVDS.
LCDM是微雪的
7inch Capacitive Touch LCD (D)模塊, 1024x600
LCDM與SN65狀況好到的幾乎可以對接.

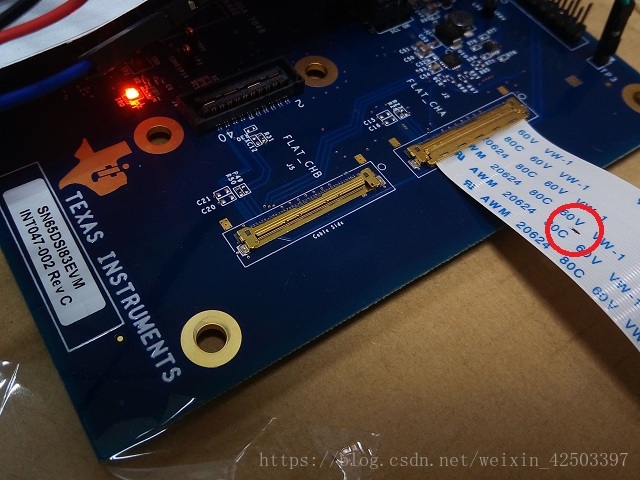

只要FFC排線,切斷#28(CAP_WAKE),以免短路.
將以下i2c指令輸入SN65
