华为AR1220路由器配置GRE隧道

1、概要

组网要求

AR1、AR2、AR3 属于VPN骨干网，它们之间执行OSPF协议。
AR2和AR3之间使用三层隧道协议，实现PC1和PC2互联。
PC1和PC2上分别指定AR2、AR3为自己的缺省网关
本示例设计路由器型号：华为AR1220
每种路由器可能命令和功能上有些许差异，请自行解决

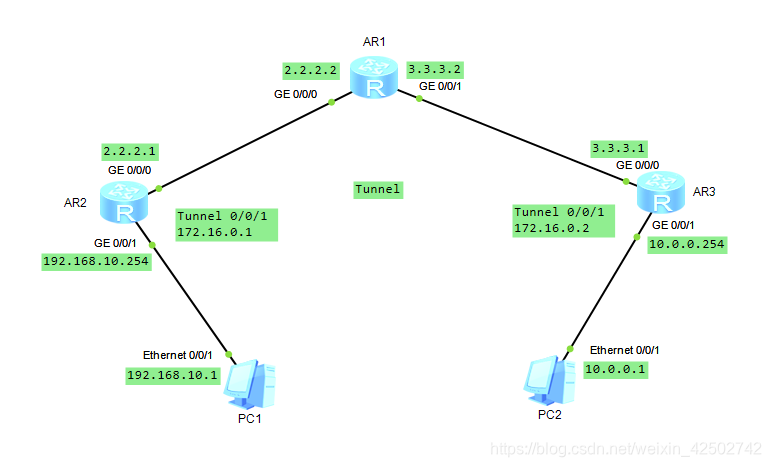

组网拓扑图

知识拓展

GRE（General Routing Encapsulation，通用路由封装）是对某些网络层协议（如IP 和 IPX ）的数据报文进行封装。
这些封装的报文能够在另一层网络协议(如IP)中传输
GRE协议也可以作为VPN的第三层隧道协议连接两个不同的网络，为数据传输提供一个透明的通道

隧道技术 应用VPN是internet技术迅速发展的产物。
简单定义：在公用数据网上建立属于自己的专用数据网。
也就是说不再使用长途专线建立专用数据网，而是充分利用完善的公用数据网建立自己的专用数据网。
优点：即可连接到公网所能达到的任何地点，享受其保密性、安全性和可管理性，又降低网络的使用成本。

GRE隧道技术主要特点

机制简单，无需维持状态。对隧道两端设备cpu负载较小
本身不提供数据加密，如需加密，可以与IPSec结合使用
不提供流量控制和QoS

配置步骤说明

路由器端口配置IP
配置ospf
配置tunnel
配置静态路由

注意：3个路由器配置顺序，三个路由器同时配完第一次配置后，再统一开始第二次配置。如此类推。

如：先配完AR1,AR2,AR3的第一次配置，接下来再配置AR1,AR2,AR3的第二次配置。。。

2、AR2配置

图示

第一次：配置接口地址

# 步骤一：启动路由器设备
# 步骤二：进入系统视图
<Huawei>system
Enter system view, return user view with Ctrl+Z.
# 步骤三：命名路由器
[Huawei]sysname AR2
# 步骤四：进入接口0/0/0
[AR2]int GigabitEthernet 0/0/1
# 步骤五：配置ip地址
[AR2-GigabitEthernet0/0/0]ip address 192.168.10.254 24
[AR2-GigabitEthernet0/0/0]quit
# 步骤六：进入接口0/0/
[AR2]int GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/1]ip address 2.2.2.1 24

第二次：配置OSPF

目的：是AR1、AR2、AR3 形成公网环境，网络可达

[AR2]ospf 1
# 骨干区域
[AR2-ospf-1]area 0
# 通告网络
[AR2-ospf-1-area-0.0.0.0]network 2.2.2.0 0.0.0.255

第三次：配置隧道接口

[AR2]int Tunnel 0/0/1
[AR2-Tunnel0/0/1]ip address 172.16.0.1 24
# 隧道使用gre协议
[AR2-Tunnel0/0/1]tunnel-protocol gre
# 配置数据包发送的源地址
[AR2-Tunnel0/0/1]source 2.2.2.1
# 配置数据包接收目的地址
[AR2-Tunnel0/0/1]destination 3.3.3.1

第四次：配置静态路由

# 目标网络，通过下一跳的Tunnel接口到达该网络
[AR2]ip route-static 10.0.0.0 255.255.255.0 Tunnel 0/0/1

拓展

# 完成以上四次配置后，查看学习到的路由表
[AR2]display  ip routing-table

3、AR1配置

图示

第一次：配置接口地址

<Huawei>system
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR1
[AR1]int Gi
[AR1]int GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 2.2.2.2 24
[AR1-GigabitEthernet0/0/0]quit
[AR1]int GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]ip address 3.3.3.2 24

第二次：配置OSPF

[AR1]ospf 1
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 2.2.2.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]network 3.3.3.0 0.0.0.255

第三次：配置隧道

# 此路由器无需配置

第四次：配置静态路由

# 此路由器无需配置

4、AR3配置

图示

第一次：配置接口地址

<Huawei>system
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR3
[AR3-GigabitEthernet0/0/0]ip address 3.3.3.1 24
[AR3-GigabitEthernet0/0/0]quit
[AR3]int GigabitEthernet 0/0/1
[AR3-GigabitEthernet0/0/1]ip address 10.0.0.254 24

第二次：配置OSPF

[AR3]ospf 1
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 3.3.3.0 0.0.0.255

第三次：配置隧道接口

[AR3]int Tunnel 0/0/1
[AR3-Tunnel0/0/1]ip address 172.16.0.2 24
# 配置gre隧道协议
[AR3-Tunnel0/0/1]tunnel-protocol gre
# 数据包源地址
[AR3-Tunnel0/0/1]source 3.3.3.1
# 数据包目的地址
[AR3-Tunnel0/0/1]destination 2.2.2.1

第四次：配置静态路由

# 目标网络，通过下一跳的Tunnel接口到达该网络
[AR3]ip route-static 192.168.10.0 255.255.255.0 Tunnel 0/0/1

5、网络验证

验证目的：通过前面几步的配置后，分别在192.168.10.0 和 10.0.0.0 这两个私网的pc1和pc2 的网络是否连通。

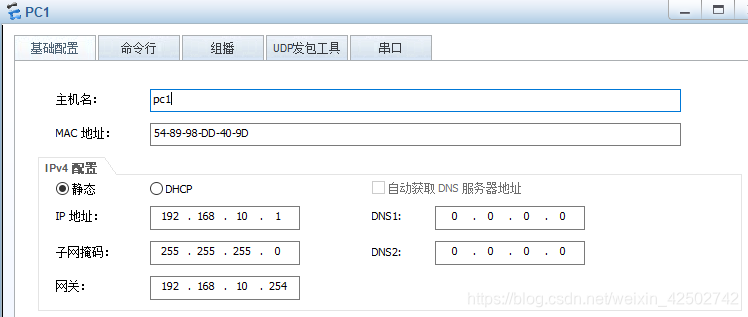

pc1配置

# ping 对端私网地址
PC>ping 10.0.0.1

Ping 10.0.0.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 10.0.0.1: bytes=32 seq=2 ttl=126 time=32 ms
From 10.0.0.1: bytes=32 seq=3 ttl=126 time=31 ms
From 10.0.0.1: bytes=32 seq=4 ttl=126 time=31 ms
From 10.0.0.1: bytes=32 seq=5 ttl=126 time=31 ms

--- 10.0.0.1 ping statistics ---
  5 packet(s) transmitted
  4 packet(s) received
  20.00% packet loss
  round-trip min/avg/max = 0/31/32 ms

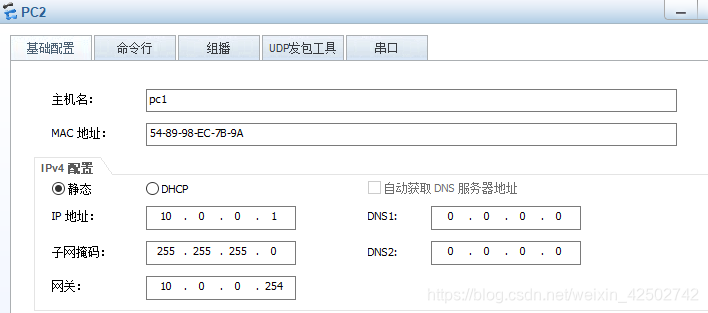

pc2配置

# ping 对端私网地址
PC>ping 192.168.10.1

Ping 192.168.10.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 192.168.10.1: bytes=32 seq=2 ttl=126 time=31 ms
From 192.168.10.1: bytes=32 seq=3 ttl=126 time=32 ms
From 192.168.10.1: bytes=32 seq=4 ttl=126 time=31 ms
From 192.168.10.1: bytes=32 seq=5 ttl=126 time=31 ms

--- 192.168.10.1 ping statistics ---
  5 packet(s) transmitted
  4 packet(s) received
  20.00% packet loss
  round-trip min/avg/max = 0/31/32 ms

可以看到两边私有网络均已打通
