如何从过Cadence原理图快速找到PCB上的器件

一、说明

  我们在用Cadence和Allegro画PCB时，有时需要通过Cadence画的原理图里面的器件封装快速找到PCB中对应的器件，这样有助于我们加快开发进度。

二、方法

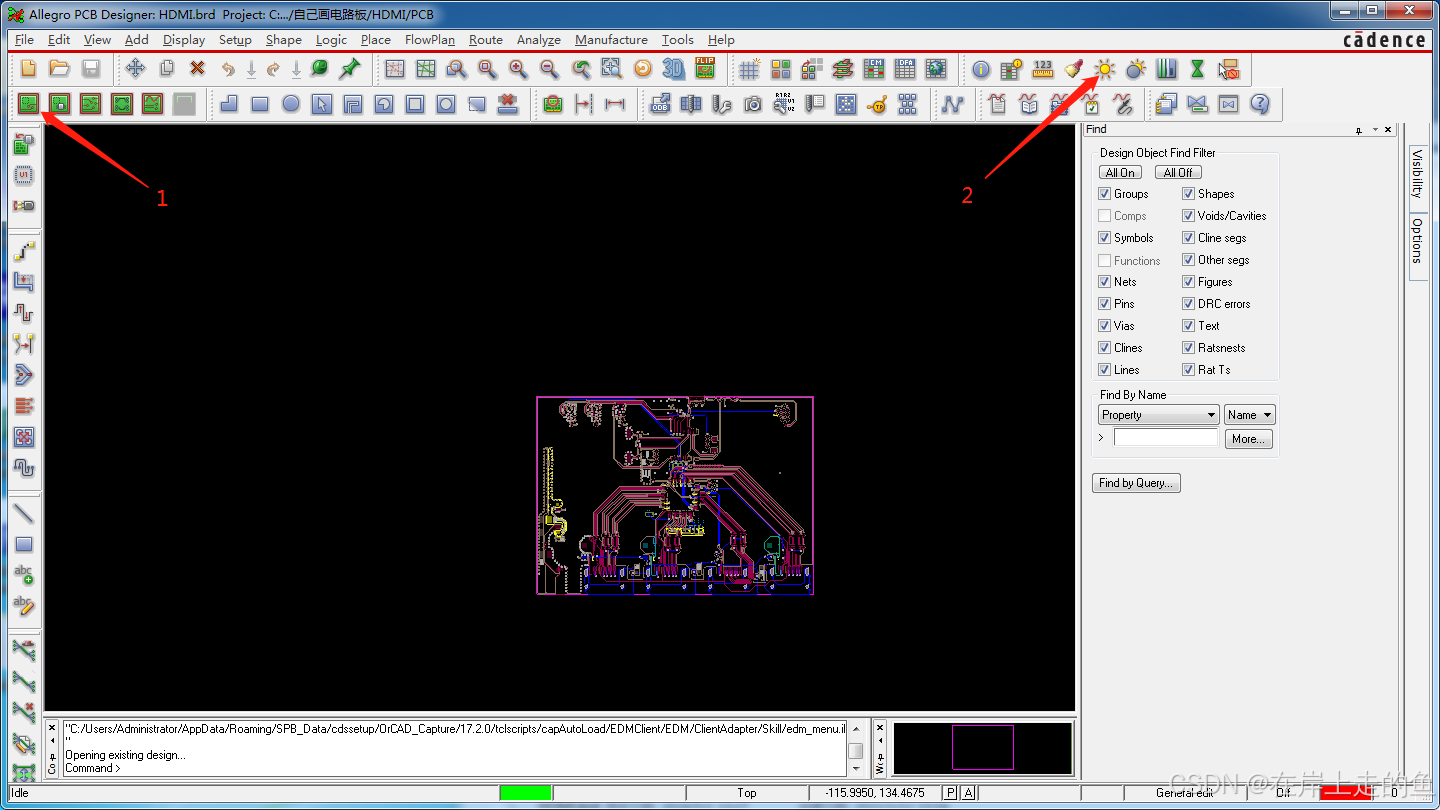

1、cadence对应的原理图和Allegro对应的PCB工程，都打开后，进入PCB界面先点击“Generaledit”->“Hilight”，

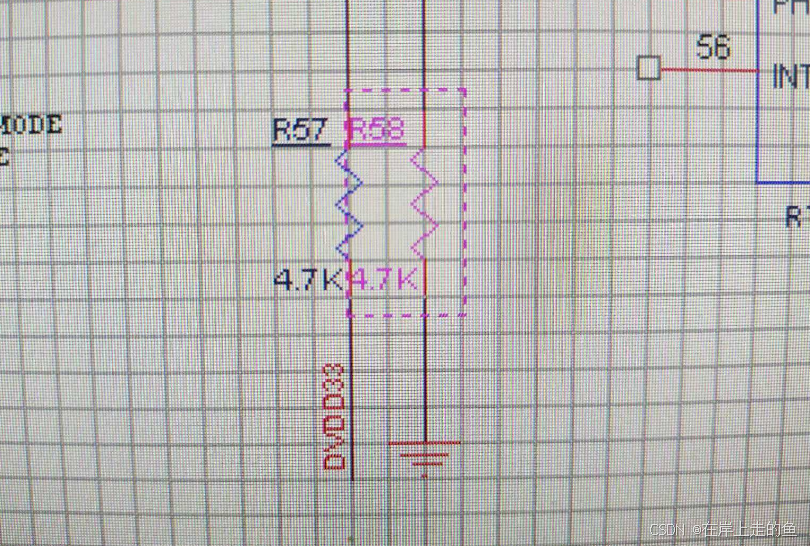

2、回到原理图界面点击对应的器件，如下图所示：

在回到PCB界面你会发现对应的器件高亮。
