[ML-03] Matplotlib-2

1 完善原始折线图 — 给图形添加辅助功能

为了更好地理解所有基础绘图功能，我们通过天气温度变化的绘图来融合所有的基础API使用

需求：画出某城市11点到12点1小时内每分钟的温度变化折线图，温度范围在15度~18度

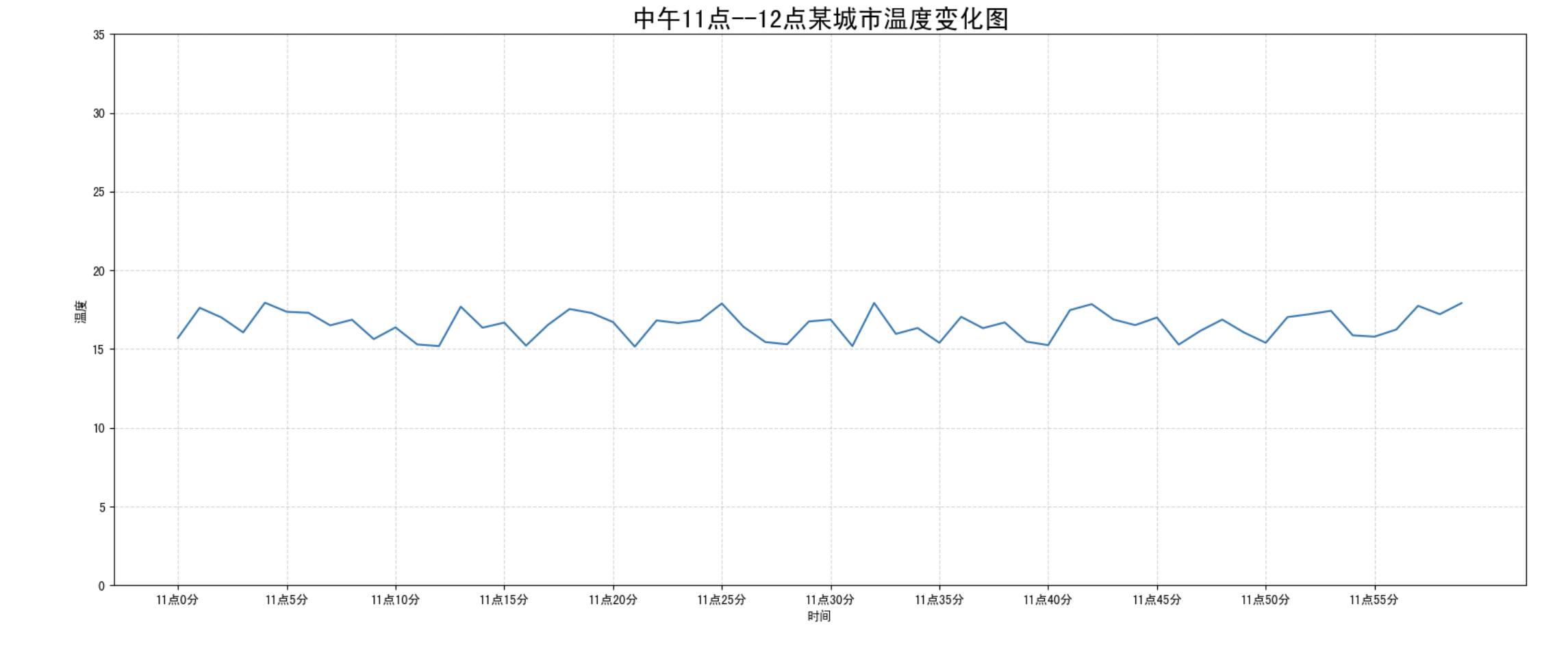

效果：

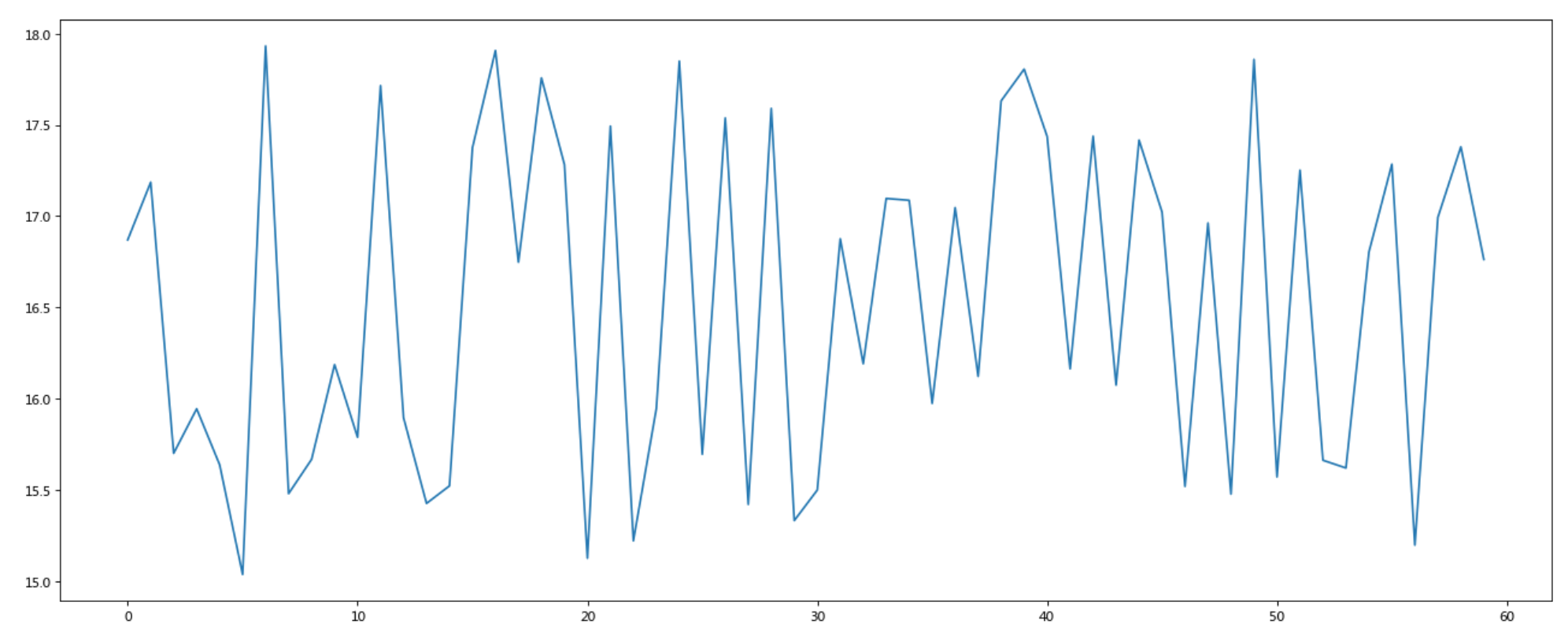

1.1 准备数据并画出初始折线图

import matplotlib.pyplot as plt
import random

# 画出温度变化图

# 0.准备x, y坐标的数据
x = range(60)
y_shanghai = [random.uniform(15, 18) for i in x]

# 1.创建画布
plt.figure(figsize=(20, 8), dpi=80)

# 2.绘制折线图
plt.plot(x, y_shanghai)

# 3.显示图像
plt.show()

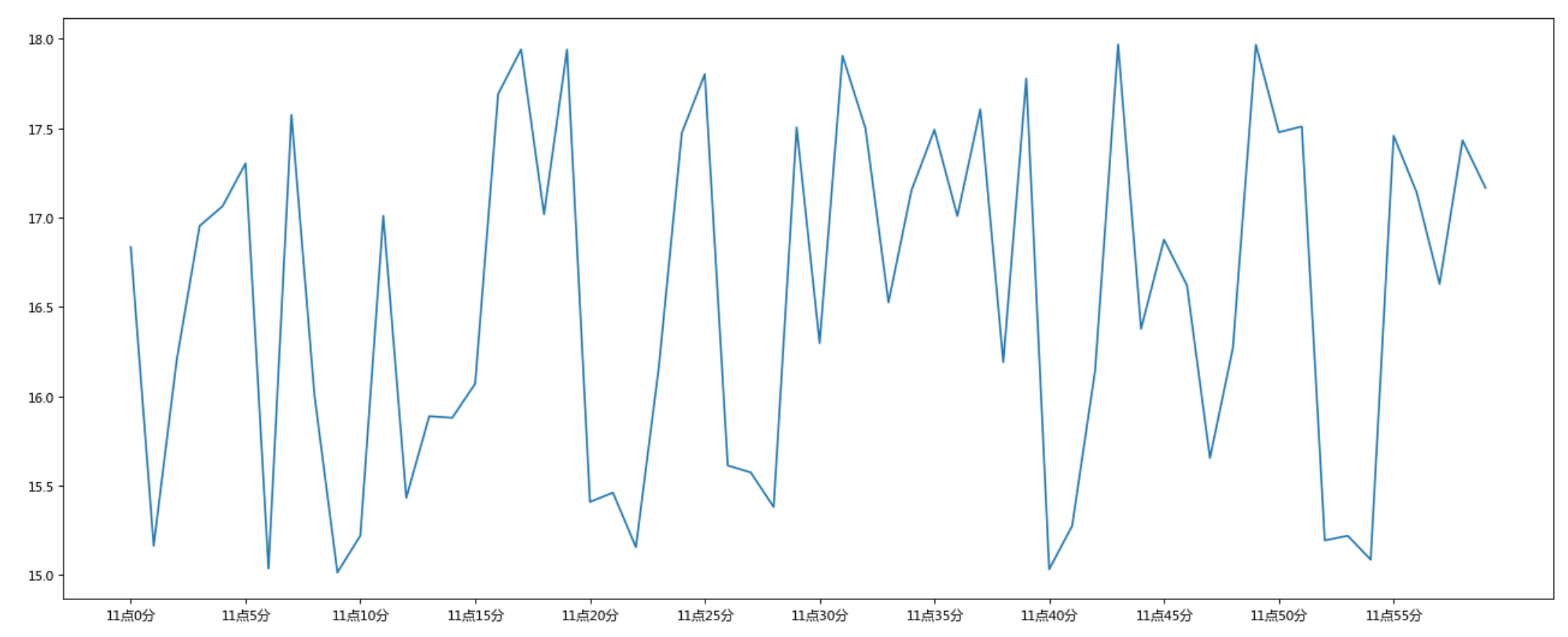

1.2 添加自定义x,y刻度

• plt.xticks(x, **kwargs)

  x:要显示的刻度值

• plt.yticks(y, **kwargs)

  y:要显示的刻度值

# 增加以下两行代码

# 构造x轴刻度标签
x_ticks_label = ["11点{}分".format(i) for i in x]
# 构造y轴刻度
y_ticks = range(40)

# 修改x,y轴坐标的刻度显示
plt.xticks(x[::5], x_ticks_label[::5])
plt.yticks(y_ticks[::5])

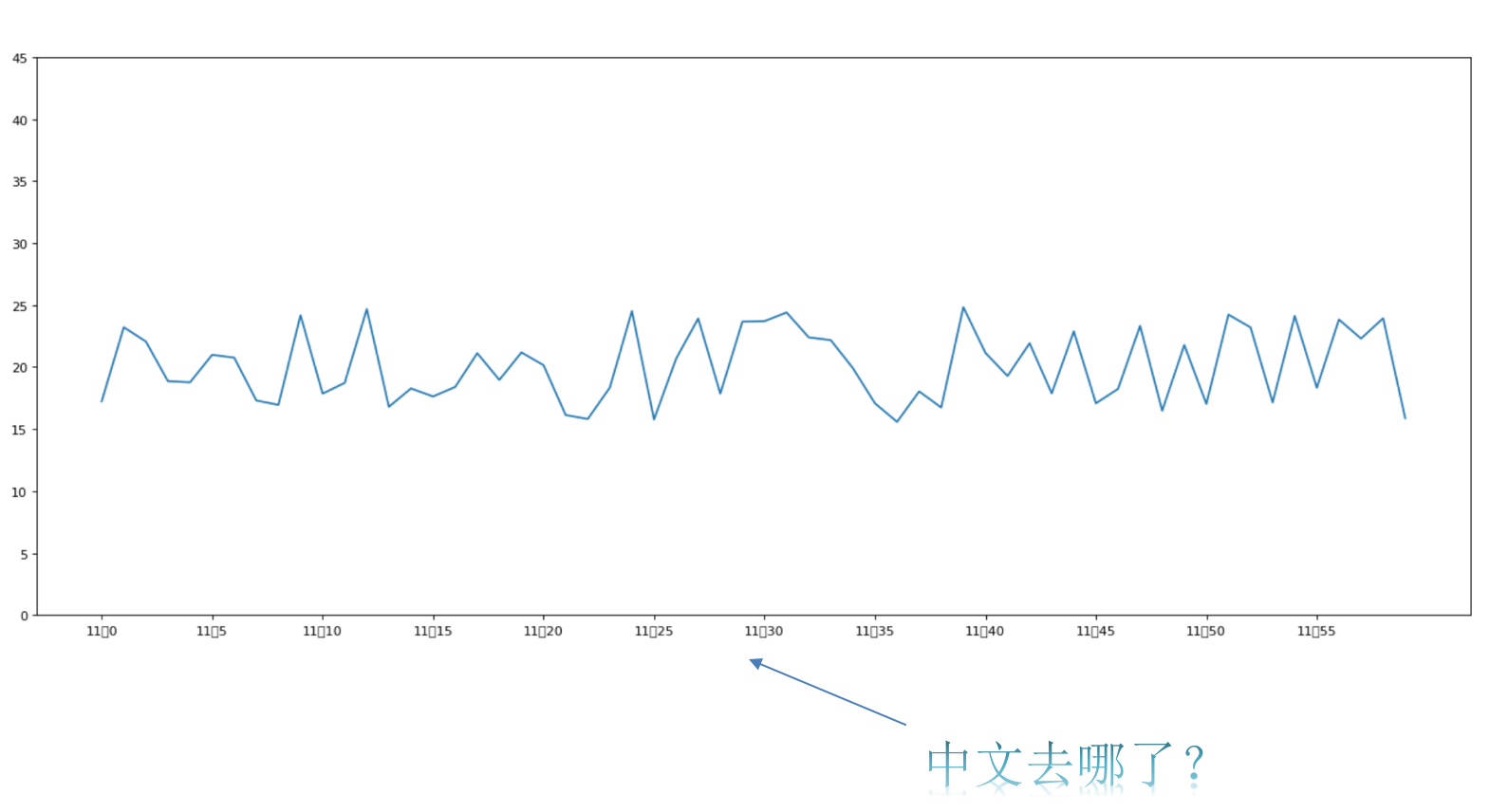

如果没有解决过中文问题的话，会显示这个样子：

1.3 中文显示问题解决

解决方案一：

下载中文字体（黑体，看准系统版本）

• 步骤一：下载 SimHei 字体（或者其他的支持中文显示的字体也行）

• 步骤二：安装字体

  • linux下：拷贝字体到 usr/share/fonts 下：

    sudo cp ~/SimHei.ttf /usr/share/fonts/SimHei.ttf


  • windows和mac下：双击安装

• 步骤三：删除~/.matplotlib中的缓存文件

  cd ~/.matplotlib
  rm -r *


• 步骤四：修改配置文件matplotlibrc

  vi ~/.matplotlib/matplotlibrc


  将文件内容修改为：

  font.family         : sans-serif
  font.sans-serif         : SimHei
  axes.unicode_minus  : False


解决方案二：

在Python脚本中动态设置matplotlibrc,这样也可以避免由于更改配置文件而造成的麻烦，具体代码如下：

from pylab import mpl
# 设置显示中文字体
mpl.rcParams["font.sans-serif"] = ["SimHei"]

有时候，字体更改后，会导致坐标轴中的部分字符无法正常显示，此时需要更改axes.unicode_minus参数：

# 设置正常显示符号
mpl.rcParams["axes.unicode_minus"] = False

1.4 添加网格显示

为了更加清楚地观察图形对应的值

plt.grid(True, linestyle='--', alpha=0.5)

1.5 添加描述信息

添加x轴、y轴描述信息及标题

通过fontsize参数可以修改图像中字体的大小

plt.xlabel("时间")
plt.ylabel("温度"
