本文是西门子Profibus-DP调试实战经验分享系列的第二部分，详细介绍了硬件组成及连接，包括CP总线节点模块、I/O模块、03型阀岛、As-I主站模块和通信线的选择。同时，讲解了软件操作和地址配置，如SIMATIC管理器的项目创建、参数设置和DP主站设定。
继上一篇：西门子Profibus-DP-调试实战经验分享（1）之后，今天我们继续分享硬件组成及连接、软件操作及地址配置，那么我们就废话不多说，现在开始吧！
硬件组成及连接：
1.CP总线节点模块
型号：CP-FB13

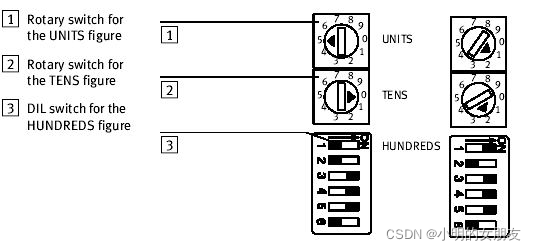

拨位开关定义如下：
2.CP I/O模块
型号：CP-A08-M12-5POL
CP-E16-M8
CP-E16-KL-IP20-Z
3.03型阀岛
03型阀岛由电气部分和气动部分组成，并可以带As-I总线的主站(Master)。

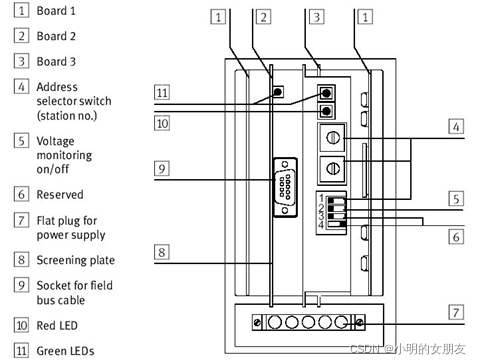

拨位开关定义如下：
03型阀岛的设置部分在总线节点模块的内部，需要把面板拆卸后才能进行设置。详细的配置说明见IFB13-03 手册 3-6
注意：由于03型阀岛在本系统中是最后一个从站，必须把终端电阻置为On。
As-I的主站模块
