小张需要把包裹从a城送到b城，a城和b城之间有一条河需要过河且必须要坐船，小张需要开车从a城客户那里拿到包裹，然后到达a城码头，小张带着包裹把车开到船上，然后坐船到b城码头，到达b城码头之后，小张开车从船上下来，开车到达b城客户那里，把包裹交给b城客户

这里汽车为一种路由协议，船为gre封装协议

GRE(Generic Routing Encapsulation，通用路由封装)协议是对某些网络层协议(如IP 和IPX)的数据报文进行封装，使这些被封装的数据报文能够在另一个网络层协议(如IP)中传输。GRE采用了Tunnel(隧道)技术，是VPN(Virtual Private Network)的第三层隧道协议。

　　Tunnel 是一个虚拟的点对点的连接，提供了一条通路使封装的数据报文能够在这个通路上传输，并且在一个Tunnel 的两端分别对数据报进行封装及解封装。一个X协议的报文要想穿越IP网络在Tunnel中传输，必须要经过加封装与解封装两个过程：

　　1、Router A 连接Group 1 的接口收到X 协议报文后，首先交由X 协议处理

　　2、X 协议检查报文头中的目的地址域来确定如何路由此包

　　3、若报文的目的地址要经过Tunnel 才能到达，则设备将此报文发给相应的Tunnel 接口

　　4、Tunnel 口收到此报文后进行GRE 封装，在封装IP 报文头后，设备根据此IP 包的目的地址及路由表对报文进行转发，从相应的网络接口发送出去。

　　GRE是对某些网络层协议(如：IP，IPX，AppleTalk等)的数据报文进行封装，使这些被封装的数据报文能够在另一个网络层协议(如IP)中传输。这是GRE最初的定义，最新的GRE封装规范，已经可以封装二层数据帧了，如PPP帧、MPLS等。在RFC2784中，GRE的定义是“X over Y”，X和Y可以是任意的协议。GRE真的变成了“通用路由封装”了。

　　GRE协议实际上是一种封装协议，它提供了将一种协议的报文封装在另一种协议报文中的机制，使报文能够在异种网络中传输。异种报文传输的通道称为tunnel(隧道)。GRE隧道不能配置二层信息，但可以配置IP地址。GRE利用为隧道指定的实际物理接口完成转发，转发过程如下：

　　(1) 所有发往远端VPN的原始报文，首先被发送到隧道源端

　　(2) 原始报文在隧道源端进行GRE封装，填写隧道建立时确定的隧道源地址和目的地址，然后再通过公共IP网络转发到远端VPN网络

　　GRE的封装过程 无论是何种隧道协议，其数据包格式都是由乘客协议、封装协议和运输协议3部分组成的。例如，以GRE为例，GRE协议栈如下：

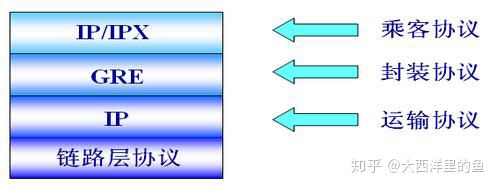

　　图1 GRE协议栈

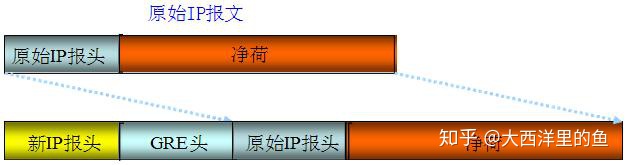

　　图2:GRE的封装过程

　　图2中的原始数据包，可以是IP报文。当然，GRE也可以封装其它的协议报文，如IPX报文、PPP、MPLS等。

　　总结起来，GRE的封装过程如下：当报文需要经由隧道接口处理时，IP层的输出函数调用tunnel接口的输出函数进行加封装处理。加封装处理结束后，再进行IP转发。GRE隧道对端的解封装过程如下：当IP层接收到GRE报文，检查到外层IP报文头部中的协议号是47时，那么，IP层输入入口函数会根据协议开关表，直接调用GRE的解封装处理函数，对GRE解封装。解封装完成后，再将原始数据报文送入IP输入队列中，以便进行进一步的传输。
