MTCNN的测试

级联

级联的思想：将复杂的任务进行分解，将要解决的复杂问题，转化成若干简单的问题。提高处理问题的效率和效果。好比流水线工作，各个工作环节首尾相连，最终获得了一个完整的工作链。

级联的作用：主要体现在使用网络的时候，P网络的输出经过处理之后，输入R网络，R网络的输出经过处理之后，输入O网络，O网络的输出处理之后，作为最终的输出结果。

重复框

侦测的过程，滑动侦测区域窗口，每滑动一次侦测窗口，输出一个人脸目标，步长较小的情况下，相邻窗口的特征图相似度较高；

图像缩放后的金字塔图像造成的，这种情况造成的更多问题就是嵌套框，大框套小框。

为了解决重复框的问题，我们需要用到IOU和NMS。

IOU

IOU就是两个图形面积的交并比。IOU的作用就是计算两个图像的面积重合度，如果两个图像有交集，那么就使用两个图像的交集除以并集，就可以得到重复面积的值，也就是IOU值，很显然，这个值的范围在0~1之间，两个图像完全不重合IOU值为0，完全重合，IOU值为1.

另外一种嵌套框的IOU计算，是根据交集除以最小面积计算。 大框套小框 IOU=1

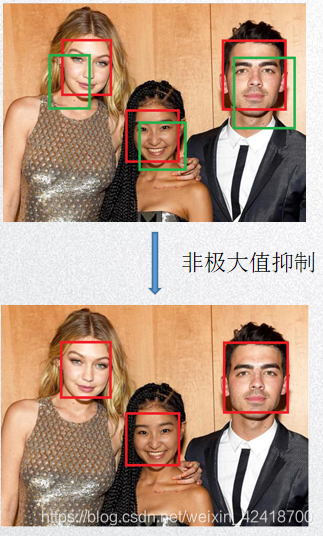

NMS(非极大值抑制)

非极大值抑制，主要用于检测中提取置信度分数最高的窗口。NMS在计算机视觉领域有着非常重要的应用，如视频目标追踪、数据挖掘、3D重建、目标识别以及纹理分析等。

方法：
1.将所有预测框的置信度按从大到小的顺序排列
2.取出其中置信度最大的预测框和其他剩余的预测框逐个做IOU
3.将IOU值大于一定阈值的预测框剔除。（IOU大于一定阈值，我们认为建议框框的区域重复度较大，或者嵌套了。）
4.保留上次置信度最大的预测框为一组，剩余预测框重新排序组合为一组。
5.重新排序组合的预测框继续之前的操作直到做完所有预测框的NMS结束。

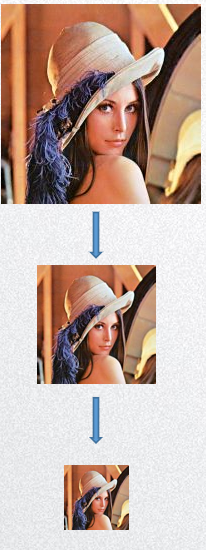

图像金字塔

将图片按一定比列缩小

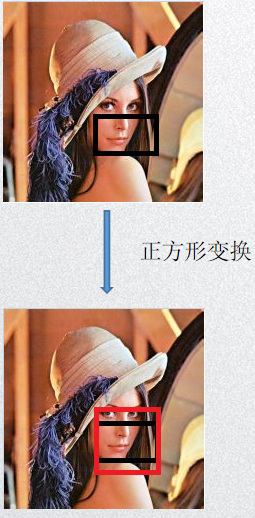

图像转正方形

图像转换成正方形的原因：
P网络输出的坐标大概率不是一个正方形的坐标框，但是R网络的输入是批量的，且输出层是全连接的。这样P网络输出的坐标框就要被缩放成正方形。如果直接缩放会导致图像变形，特征不准确。所以需要对P网络输出的坐标框进行正方形转换后在缩放裁剪。

把裁剪的坐标框在原图上转换成正方形，也就是把坐标框的短边在原图上放大成和长边一致。或者把长边缩小和短边一致。

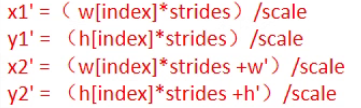

图像坐标反算

图像坐标反算就是把网络输出的图像坐标的偏移量计算成坐标值。偏移量就是一个坐标点相对于另一个坐标点的偏移率，是相对位置的偏移值，不是具体的坐标值。偏移量是一个很小的值，网络学习起来更容易收敛。网络学习的不是实际框，而是偏移后的建议框，学习到建议框后再根据偏移量反算回实际框，这样做可以丰富图像的特征，只要找到实际框周围的一个建议框，就可以找到实际框。另外，偏移量计算的是真实的标签框相对于预测框偏移了多少。

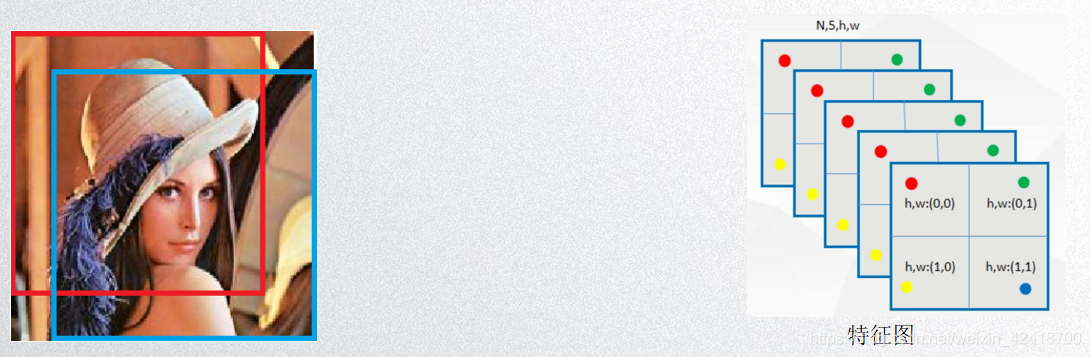

根据网络输出的特征图，拿到特征图中存储的偏移量。如图左红色框、蓝色框和图右红色索引、蓝色索引对应的位置，需要注意的是，索引的第0个为H，第1个为W。再除以缩放比例，就能得到建议框再原图上的坐标。之后，再根据偏移量，计算出预测框的位置。

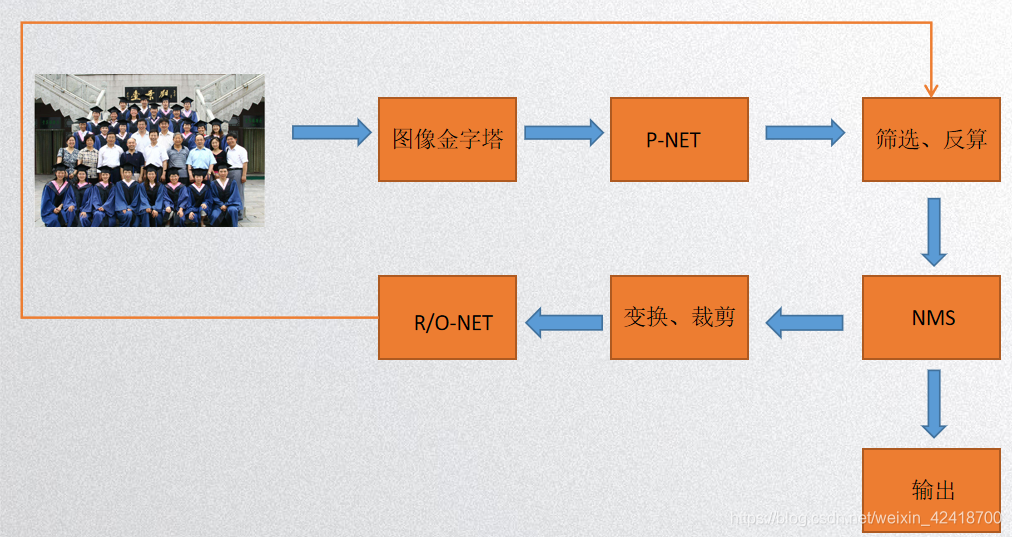

测试流程

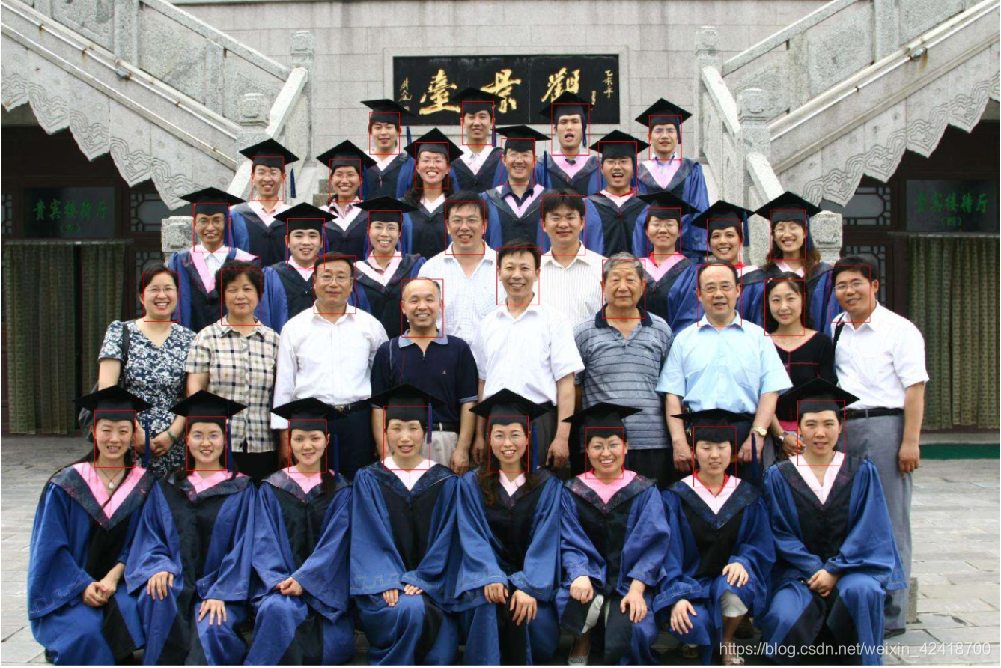

测试效果
