今天sentasy小编给大家介绍一下压电式压力传感器原理，希望能对大家有所帮助。

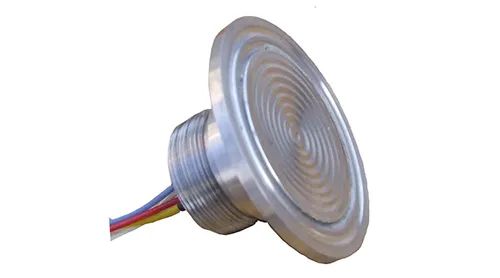

压电式压力传感器原理

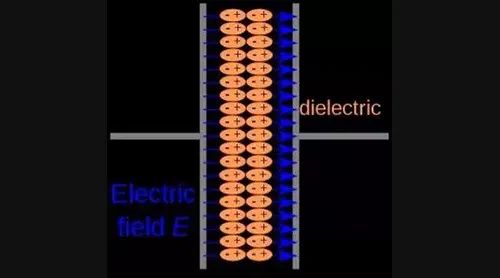

压电式压力传感器主要基于压电效应，利用电气元件及其他机械把待测的压力转换成为电量，然后进行相关测量工作的测量精密仪器，比如很多压力变送器和压力传感器。压电传感器之所以不能应用于静态的测量，是因为当回路具有无限的输入抗阻能力时，由于受到外力作用而产生的电荷才能被保存。但事实上并非如此，所以压电传感器只能应用于动态的测量中。其压电材料是：磷酸二氢胺、酒石酸钾钠和石英。压电效应就是在石英上发现的。

在应力发生变化的情况下，电场的变化很小，其他的一些压电晶体就会取代了石英。酒石酸钾钠，虽然有它较高的压电系数和压电灵敏度，但是，仅适用于室内湿度、温度较低的场所。磷酸二氢胺是一种人工晶体，它可以在很高的湿度和很高的温度的环境中使用，其用途非常广泛的。随着技术的发展，压电效应也被应用到多晶中，如：压电陶瓷、铌镁酸压电陶瓷、铌酸盐系压电陶瓷和钛酸钡压电陶瓷等等都包括在内。

压电式压力传感器的特点

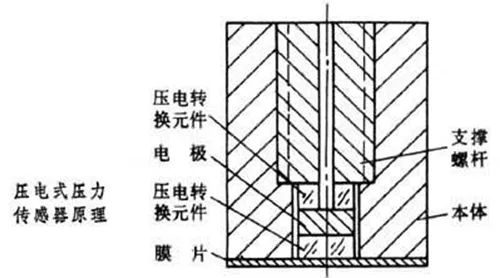

利用压电效应作为传感器的工作原理，有机电转换型和自发电位型两种。它的敏感元件是由压电的材料制作而制成的，当压电材料受到外力作用时，它的表面会产生电荷，电荷会通过电荷放大器、测量电路的放大以及变换阻抗以后，就会被转换成为与所受到的外力成正比关系的电量输出。它是用来测量力以及可以转换成为力的非电物理量，例如：加速度与压力。该系统具有重量轻、工作可靠、结构简单、信噪比高、灵敏度高、信频宽等诸多优点。但它也存在着一些缺点：有部分电压材料忌潮湿，因此需要采取一系列的防潮措施，而且输出电流的响应又比较差，所以必须采用电荷放大器或者高输入阻抗电路来弥补这一缺点，让仪器更好地工作。

压电式压力传感器应用

压电式压力传感器广泛应用在生物医学测量中，比如说心室导管式微音器，还会用于动态压力。它能够测量发动机里面的燃烧压力，也能够应用于军事方面。
