opencv--形态学击中击不中

OpenCV官网详细讲解击中击不中的算法，这里简单说明如下。

假设源图像为A，结构元素(核)B1和结构元素B2

击中击不中算法的运算如下：

1、使用结构元素B1对源图像A进行腐蚀操作；

2、使用结构元素B2对源图像A的互补图(取反)进行腐蚀操作(Erode)；

3、将步骤1与步骤2的结果进行和操作(AND)，即为输出结果。

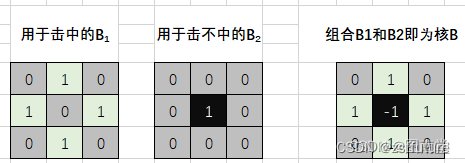

可以将B1和B2组合为结构元素B，如下

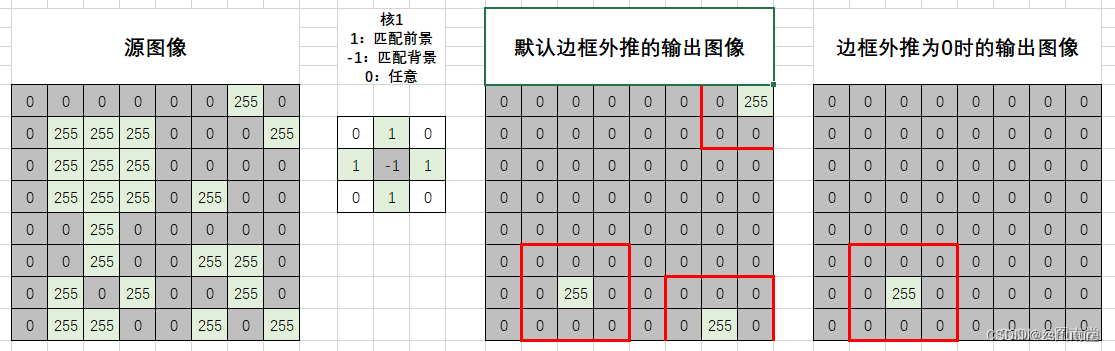

如果上面的话理解起来有些晦涩的话，我个人的理解是：定义一个待匹配的核，其中核内元素值为1，表示该位置需要匹配前景（白色）；若为-1，表示该位置需要匹配背景（黑色）；若为0，表示任意(前景、背景皆可)。使用该核对源图像扫描后，若匹配上述规则，在锚点位置记为255(非0)，若不匹配，则锚点位置记为0，最后得到的结果就是输出图像。

注意，在外推边框没有指定值时，左上角和右下角也出现匹配情况。

将上图放大50倍后显示效果如下
