页表与MMU

CPU访问的是什么地址(虚拟地址，物理地址)？

作者：bandaoyu 链接：https://blog.youkuaiyun.com/bandaoyu/article/details/113352282

页表与MMU

CPU访问的是什么地址(虚拟地址，物理地址)？

其实CPU根本不关心它访问的是物理地址还是虚拟地址，它只访问一个地址，然后从数据线上获取数据。

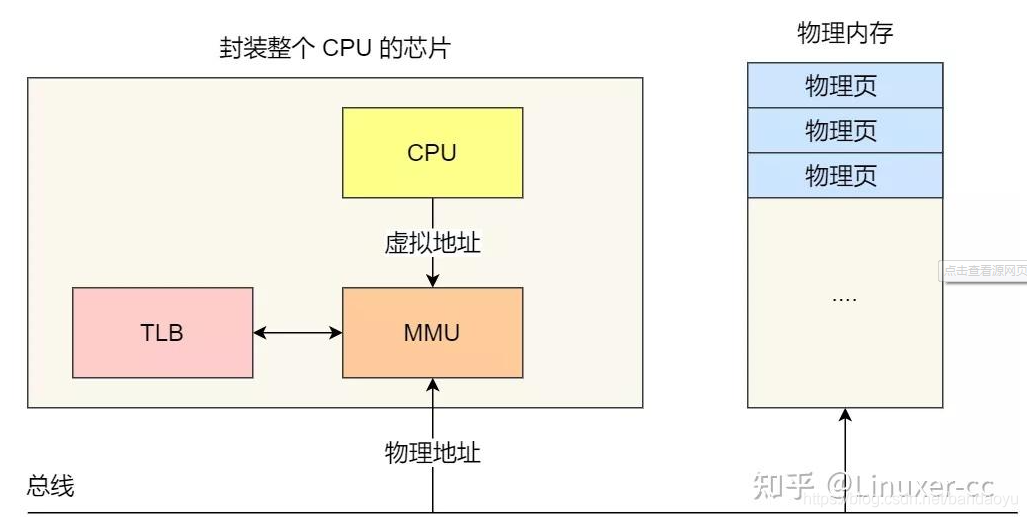

启用MMU时，CPU访问地址是向MMU发送地址，然后从MMU获得数据，虚拟地址经过MMU转化为物理地址，从而访问外部内存里的数据。

禁用MMU时，CPU访问物理地址。

MMU如何工作


页表：就是记录虚拟地址到物理地址映射规则的集合。

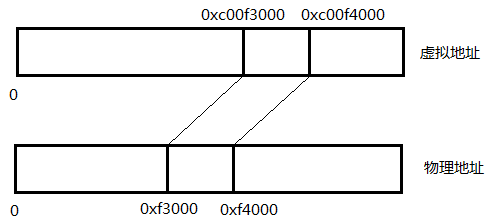

内存以4K为单位分成一块一块的，页表记录每一块物理内存的首地址和虚拟地址的映射关系，即只需记录上图中0xC00F3000和0xF3000之间的映射即可。

MMU是如何将虚拟地址转化为物理地址呢，它会去查询页表。
也就是说，MMU将虚拟地址转换为物理地址，不是按一个一个地址转换的，是以4k一页为单位转换的。

MMU中有几个概念：
PTE：页表项，即某条具体的转换规则，例如0x84050000这一页映射到0x8000物理页。
TLB：MMU中的cache，用来缓存最近用过的PTE

MMU对内存的保护

mmu的pte转换时按照4k大小的页为单位，32bit有12个bit是用不上的，在这些bit中设置访问权限的属性，如禁止访问、可读、可写和可执行等。

4K(12bit)为单位的MMU映射意味着，需要2^20 个条目用来映射4G空间，即占用4M内存(32bit=4byte*2^20 =4byte*1M=4M)。

每个进程的页表都是不同的(前3G映射不同，后1G相同)，所以切换进程时候会将该进程的页表地址写进MMU中，从而更新整个MMU的映射规则。

为了解决页表项过多的问题，Linux 提供了两种机制，也就是多级页表和大页(HugePage)，~~后面我们以大页为重点。~~

多级页表

从上面可以看出，因为各个进程映射不同，每个进程必须有独立的页表。

系统中如果有100个进程，则需要4*100=400M内存来存储页表，这是不行的。那么能不能不映射一些页呢？不行，4G的空间哪些不用是未知的，所以必须提前都预留映射。

假如一个进程需要使用100M的内存，那么1M个页表项中只有25k个是有用的，使用率百分之二，剩下的3.98M页表内存都浪费掉了。

想要节省页表内存，就不能以4K为单位映射，要以4M为单位映射，页表只需要1K个，占用4K内存。每一个页表项指向4M的地址，需要第二级页表，第二级页表按照4k为单位映射的话，每个4M需要1k个页表项，占用4k内存。再算算上述一个进程需要100M内存，首先一级页表是4K，二级页表只需要25张*4k，全部页表只占用104k内存，相比4M节省了大部分内存，仅浪费了3.99K的内存。

可以看到，使用多级页表，不仅节省每个进程的页表占用的内存，还能根据进程使用内存不同动态的调整页表占用内存的大小。

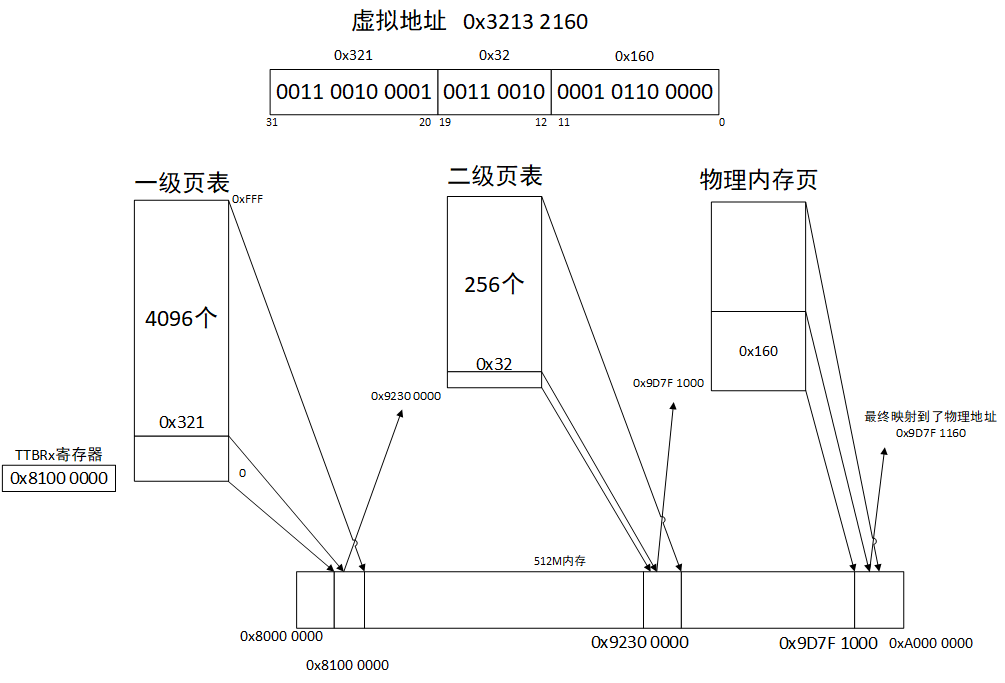

下面是一个虚拟地址0x3213 2160通过二级页表映射到物理地址的过程

事实上，在ARM架构中，这个访问过程是硬件实现的，但是页表的填充是软件维护的


彩蛋：说到MMU，有个问题：为什么Uboot要关掉mmu？
kernel启动对环境是由要求的，关掉mmu，关掉dcache，icache无所谓

待学习 - 收藏夹 - 知乎

一、内存映射与页表

1. 内存映射

我们通常所说的内存容量，指的是物理内存，只有内核才可以直接访问物理内存，进程并不可以。

Linux 内核给每个进程都提供了一个独立的虚拟地址空间，并且这个地址空间是连续的。这样，进程就可以很方便地访问内存，更确切地说是访问虚拟内存。

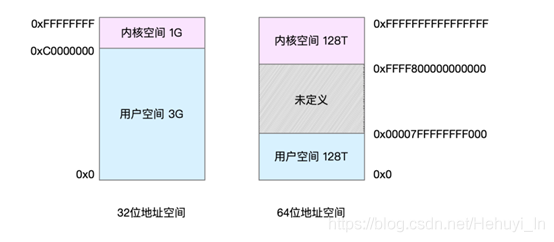

虚拟地址空间的内部又被分为内核空间和用户空间两部分，不同字长(单个 CPU 指令可以处理数据的最大长度)的处理器，地址空间的范围也不同。比如最常见的 32 位和64 位系统：

既然每个进程都有一个这么大的地址空间，那么所有进程的虚拟内存加起来，自然要比实际的物理内存大得多。所以，并不是所有的虚拟内存都会分配物理内存，只有那些实际使用的虚拟内存才分配物理内存，并且分配后的物理内存，是通过内存映射来管理的。内存映射，其实就是将虚拟内存地址映射到物理内存地址。

2. 页表

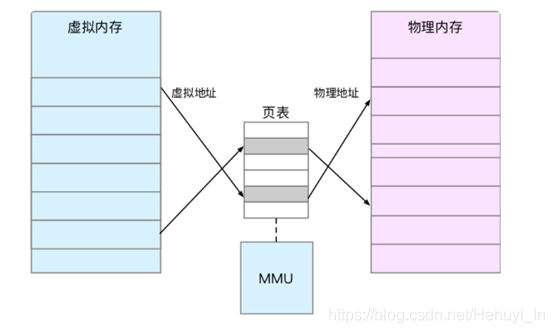

为了完成内存映射，内核为每个进程都维护了一张页表，记录虚拟地址与物理地址的映射关系，如下图所示：

页的大小只有 4 KB ，导致的另一个问题就是，当物理内存很大时，页表会变得非常大，占用大量物理内存。

4. 页表的简单工作原理

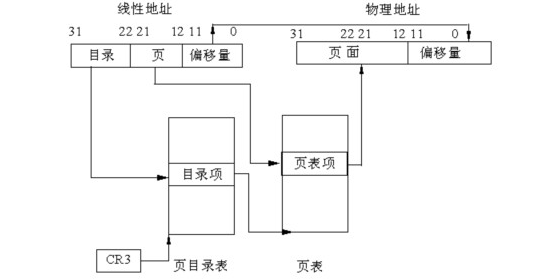

下图是比较简单情况下的示意图，用于描述在32位系统下，页大小为4K时，操作系统如何为进程的虚拟地址和实际物理地址进行转换：

目录表，是用于索引页表的数据结构，其中存储着目录项(共1024个、每个4B，因此目录表共4B*1024=4K )，每个目录项指向一个页表，即可以存储1024个页表。
页表，用来存放物理地址页的起始地址，即页表项(也是共1024个、每个4B，因此一个页表的大小也是4K)，由于目录表最多可存1024个页表，因此页表的最大大小是1024*4K=4M。
页表项，每个页表项指向4K的物理内存页，因此页表一共可以指向的物理内存大小为：1024(页表数)*1024(每个页表的页表项数)*4K(一个页表项指向的物理内存大小)=4G

假如一个进程，访问的物理内存有1GB，即262144个内存页，在32位系统中，页表需要262144*4/1024/1024=1MB，而在64位系统下，页表占用的空间增加1倍，即2MB。

对于Linux系统中运行的Oracle数据库，假如数据库的SGA大小12GB，如果一个Oracle Process访问到了所有的SGA内存，其页表大小会是24MB，如果有300个左右的会话，那么这300个连接的页表会达到7200MB，只不过并不是每个进程都会访问到SGA中所有的内存。

页表大小可以通过 /proc/meminfo 的 PageTables部分查看。
