VisionPro-环形展开

前言

对环形产品固定角度展品,可以方便进一步操作检测。


一、检测要求

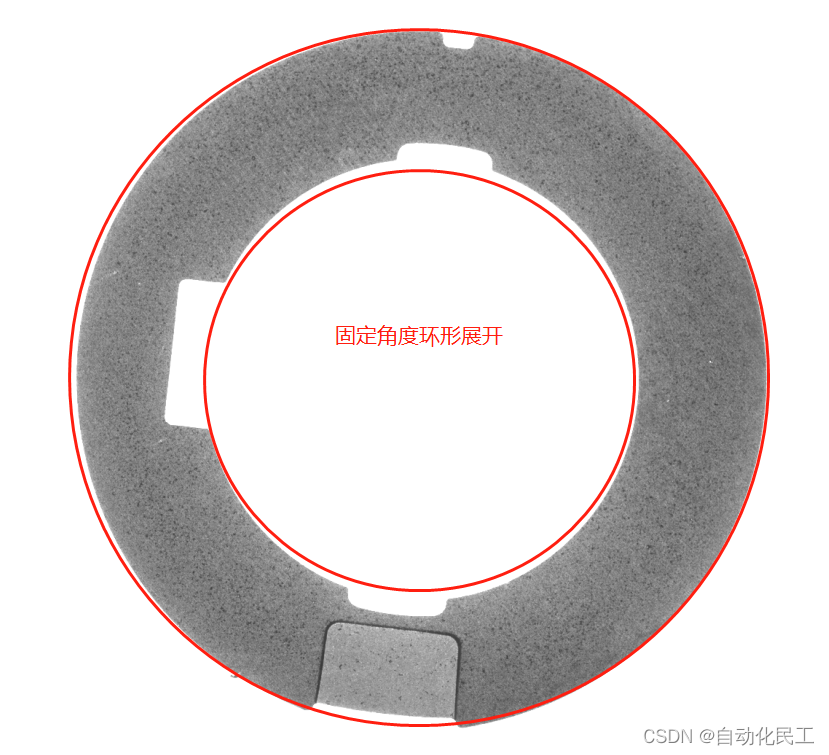

        对产品固定角度环形展开。



二、工具使用步骤

1.添加工具块,加载图像

Number是一个double类型。

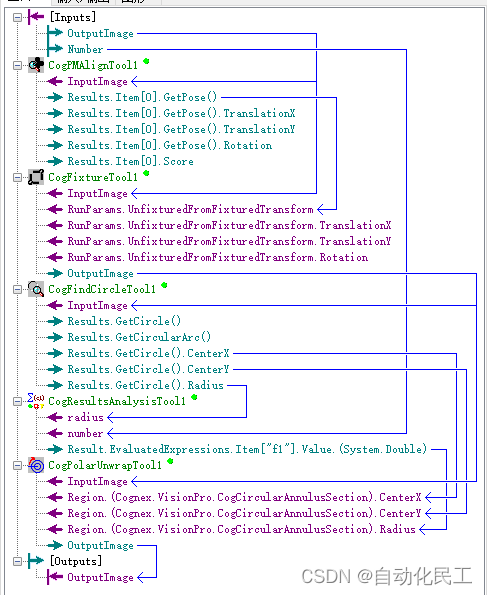

2.添加工具

1.CogPMAlignTool1模板工具,主要对特征做模板。
2.CogFixtureTool1坐标工具,对找到的模板定位。
3.CogFindCircleTool1找圆工具,找到产品圆。
4.CogResultsAnalysisTool1数据处理工具,对圆半径进行放大。
5.CogPolarUnwrapTool1环形展开。

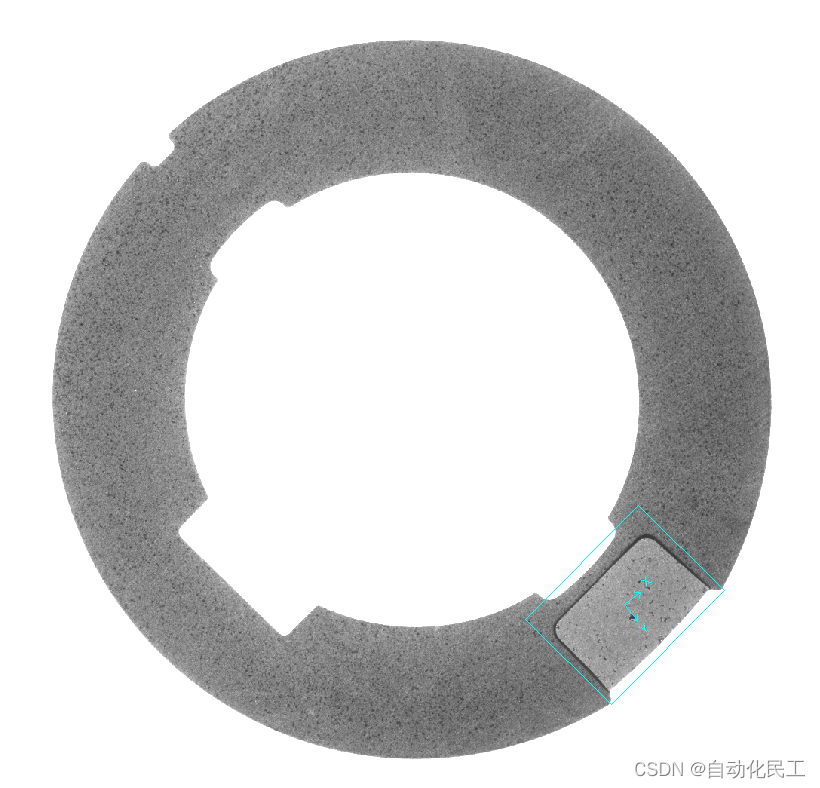

3.定位

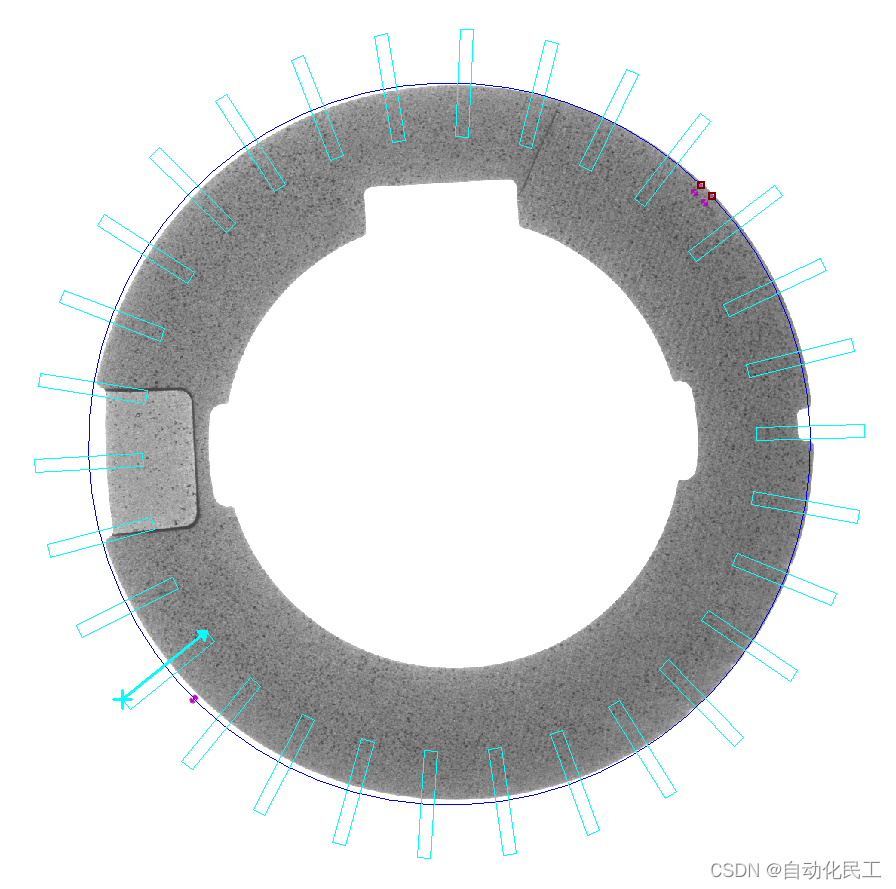

 4.找圆

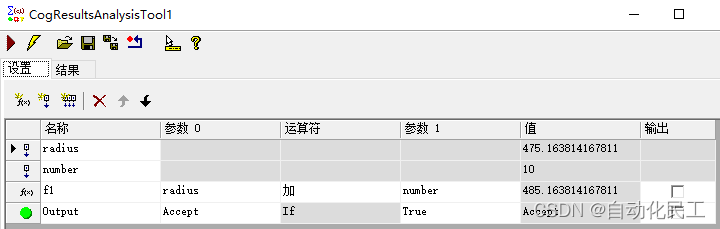

 5.数据处理,对半径放大

 6.传入参数,环形展开

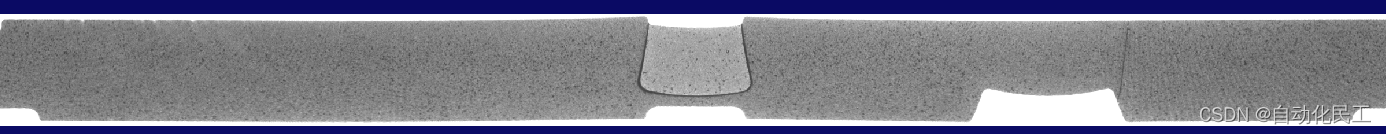

环形结果

 7.视频

visionpro学习案例2

总结

主要思路:对环形上的特征做定位,然后通过找圆工具获取圆心,半径,然后对半径放大,传圆心

半径参数给环形展开工具,调整工具参数即可。
