TL431三端稳压器的相关知识总结

最近需要使用TL431，所以对TL431做一个知识总结：

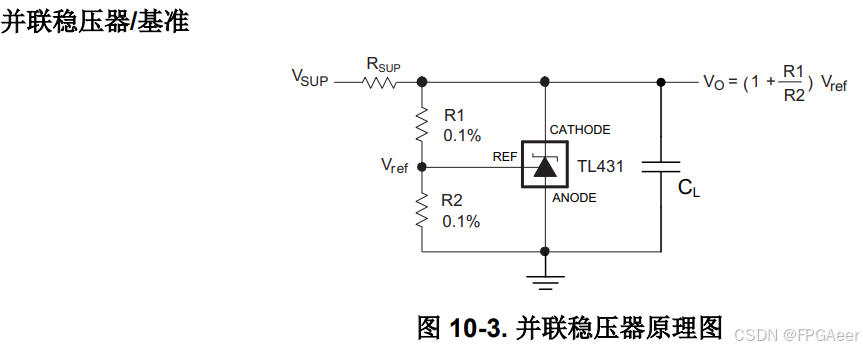

1.常用方法

我们来分析下：电路分析
上电后，TL431还未导通之前，IREF=0，根据串联分压原理，VREF=VIN/(R+R1+R2)*R2=8.81V,则VREF>2.5V，TL431导通，则VKA被拉低。VKA被拉低后，导致R1、R2上分压降低，则VREF降低，当VREF降低到<2.5V后，TL431截止，VKA电压又上升，R1、R2上分压增大，VREF电压又回升，当VREF电压回升到>2.5V后，TL431又导通，VKA又被拉低，如此循环往复。因此参考端的电压始终动态稳压在2.5V。
输出电压计算公司按Vout=（1+R1/R2）*Vref，其中Vref=2.5V。
细节的分析我们先不管，我们暂时朝着工程使用的角度进行总结。
2.测试

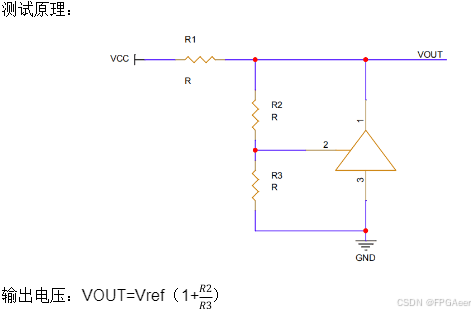

我们按下图进行测试：

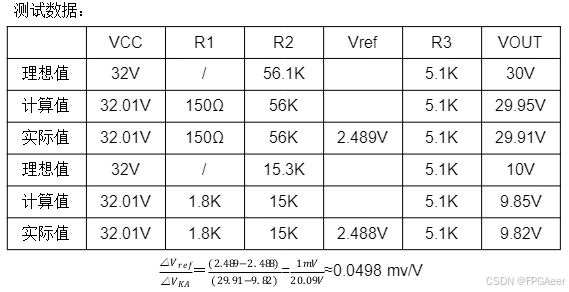

测试数据如下：

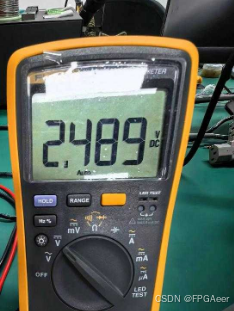

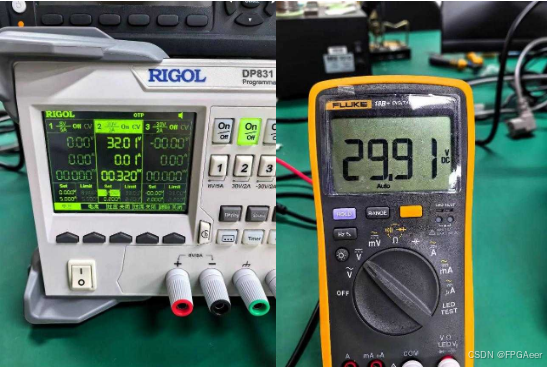

测试图片如下：



3.总结：
根据测试结果，输出电压与理论计算值非常接近，有一点需要注意，电压输入端的限流电阻取值要保证能流过tl431的电流在1-100MA，不然的话输出值会和理论计算值有较大偏差。
