基于AHB总线的SD HOST控制器模块功能描述

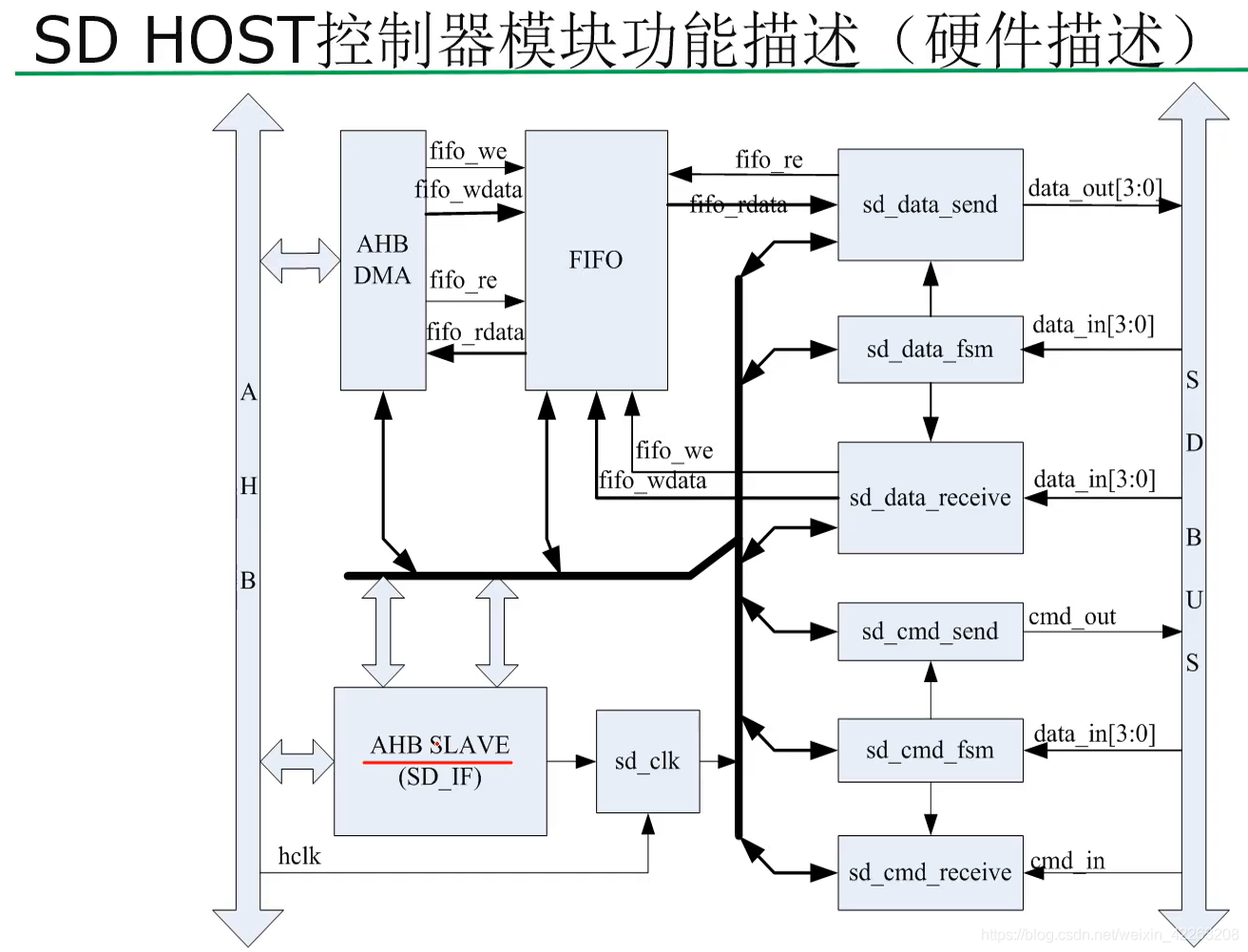

                                                     SD-HOST模块功能简述

1.SD_IF(interface)模块：ahb_slave接口模块，内含控制寄存器，供CPU访问，决定HOST的工作模式；

AHB总线接口功能模块，用于CPU通过驱动软件对SD HOST控制器进行访问。

◆功能：

    (1)AHB slave接口，允许CPU访问，控制sd_host的运行方式；

    (2)同步逻辑，SD域产生的信号同步到AHB域，供软件判断。

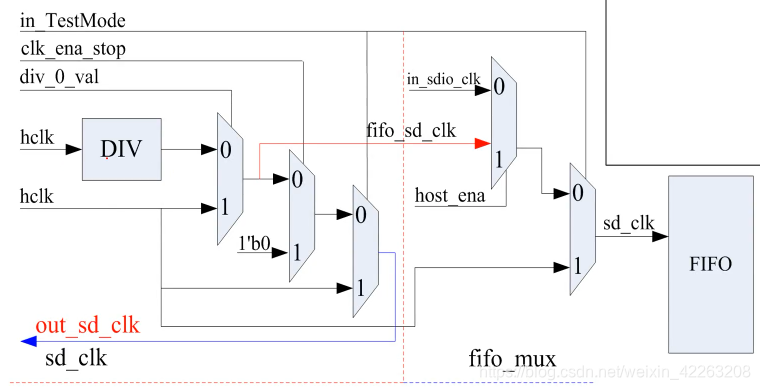

2.sd_clk模块：hclk分频电路，作为HOST模块时钟输入；

◆功能：

    (1)允许软件干预时钟分频(in_sd_clk_enable)

        (a)是否输出时钟

        (b)频率与参考时钟关系

    (2)允许硬件干预时钟处理(hw_stop_clk)

        (a)是否输出时钟

        (b)频率与参考时钟关系

Singals	I/O	Width	declaration
hclk hrst_n in_clk_divider in_sd_clk_enable hw_stop_clk out_sd_clk_dft in_TestMode	input input input input input output input	1 1 [7:0] 1 1 1 1	时钟信号 复位信号 分频关系 分频使能 硬件停时钟使能 频率输出 测试模式

                                                        时钟输出描述

1. 分频系数置0，则模块输出不分频；
2. 停时钟有效使能（！in_sd_clk_enable || hw_stop_clk），输出0电平时钟；
3. 测试模式下，输出外部时钟。



3.sd_cmd_fsm模块:命令操作控制模块，控制sd_cmd_send_shift_register和

sd_cmd_recrive_shift_register模块；

命令发送/响应接受控制模块，根据输入的控制信号，进行状态机的跳转判定，以控制sd_cmd_send_shift_register和 sd_cmd_recrive_shift_register模块进行符合SD协议的数据处理过程。

Singals	I/O		Width		declaration
in_sd_clk	input		1		时钟信号
hrst_n	input		1		异步复位
in_soft_reset	input		1		软件复位
in_longresponse (R2)	input		1		Device有命令长回复信号
in_response	input		1		Device有命令回复信号
in_commang_ready	input		1		命令有效，状态机启动信号
in_sd_dat(注意是否只需一根线)		input	[3:0]		数据输入端口
in_sd_cmd	input		1		命令输入端口
current_state	output		[2:0]		状态机标志位
has_send_bit	output		[5:0]		已发送命令bit位大小
has_receive_bit	output		[7:0]		已接收命令bit位大小
end_command	output		1		命令结束信号
end_command_and_response	output		1	命令结束且反馈接收完成信号
response_ti
