文章详细介绍了S32K118开发板在使用S32STUDIOFORARM2.2SDK3.0.0环境下进行时钟源选择和PIN配置的过程，包括内部时钟源LPO、FastIRC、SlowIRC以及外部OSC的介绍。此外，文中展示了如何初始化PIN并控制LED灯的状态，通过示例代码演示了PIN的翻转操作和延迟函数的使用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

@TOC

品智科技S32K118开发板
S32 STUDIO FOR ARM 2.2
SDK 3.0.0
- pin_mux
- clockMan
- osif

1.时钟和pin设置

在这里插入图片描述

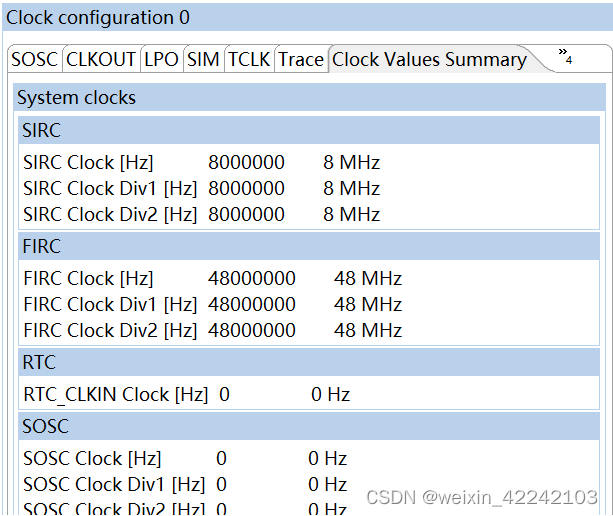

系统时钟源有四个，其中
1、LPO为MCU内部集成低功耗时钟，固定频率为128Khz。
2、Fast IRC为快速内部时钟源。
3、Slow IRC为慢速内部时钟源。
4、OSC为外部时钟源，连接到外部晶振。（开发板默认不使用外部晶振）

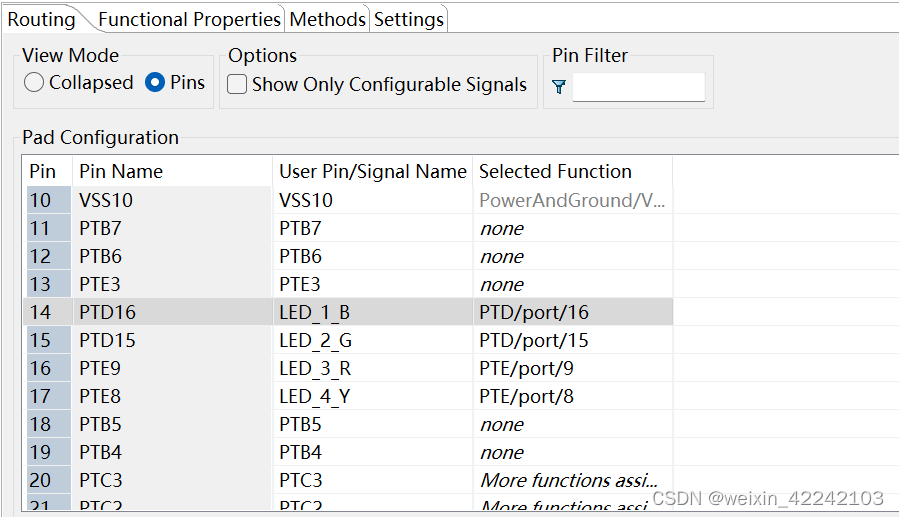

修改引脚名称

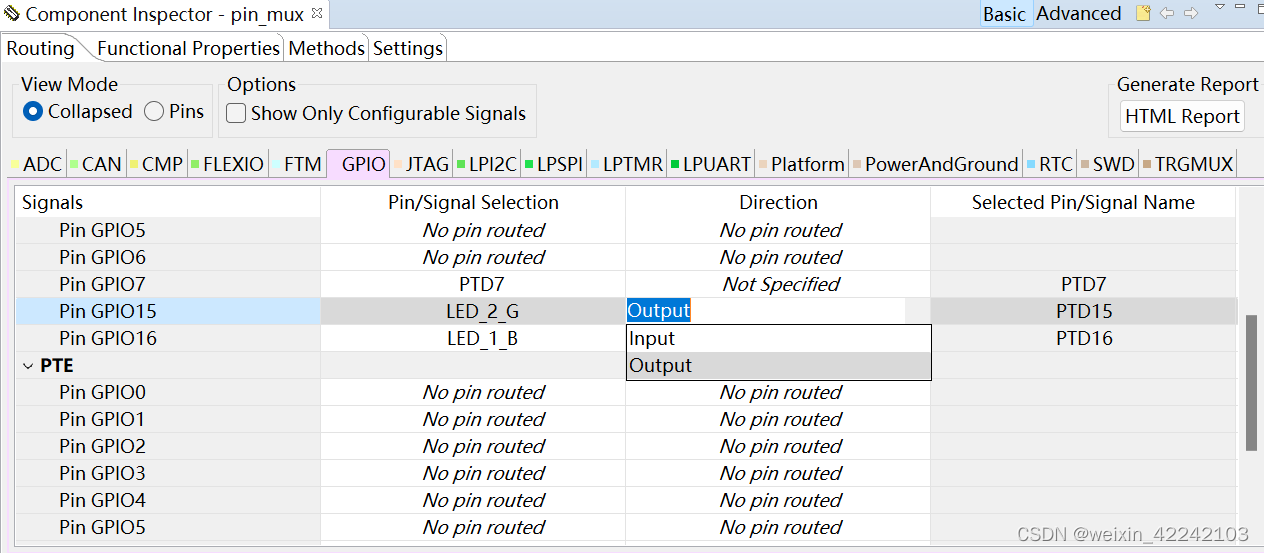

设置引脚输出方向

时钟初始化和pin初始化

	/*时钟初始化*/
	CLOCK_SYS_Init(g_clockManConfigsArr, CLOCK_MANAGER_CONFIG_CNT,
			g_clockManCallbacksArr, CLOCK_MANAGER_CALLBACK_CNT);
	CLOCK_SYS_UpdateConfiguration(0U,CLOCK_MANAGER_POLICY_AGREEMENT);
	/*引脚初始化*/
	PINS_DRV_Init(NUM_OF_CONFIGURED_PINS, g_pin_mux_InitConfigArr);

	PINS_DRV_WritePin(LED_1_B_PORT, LED_1_B_PIN, 1);
	PINS_DRV_WritePin(LED_2_G_PORT, LED_2_G_PIN, 0);
	PINS_DRV_WritePin(LED_3_R_PORT, LED_3_R_PIN, 1);
	PINS_DRV_WritePin(LED_4_Y_PORT, LED_4_Y_PIN, 0);
	for (;;)
	{
	/* 32位数据，表示32个引脚，为1表示设置的哪一个引脚*/
		PINS_DRV_TogglePins(LED_1_B_PORT, 1 << LED_1_B_PIN);
		PINS_DRV_TogglePins(LED_2_G_PORT, 1 << LED_2_G_PIN);
		PINS_DRV_TogglePins(LED_3_R_PORT, 1 << LED_3_R_PIN);
		PINS_DRV_TogglePins(LED_4_Y_PORT, 1 << LED_4_Y_PIN);
		OSIF_TimeDelay(100);
		}
