点亮LED

实验介绍

通过将arduino的10号引脚与led相连接，编程实现10号引脚控制LED闪烁间隔为1秒

LED引脚较长的是阳极

加电阻是为保护电路，限流

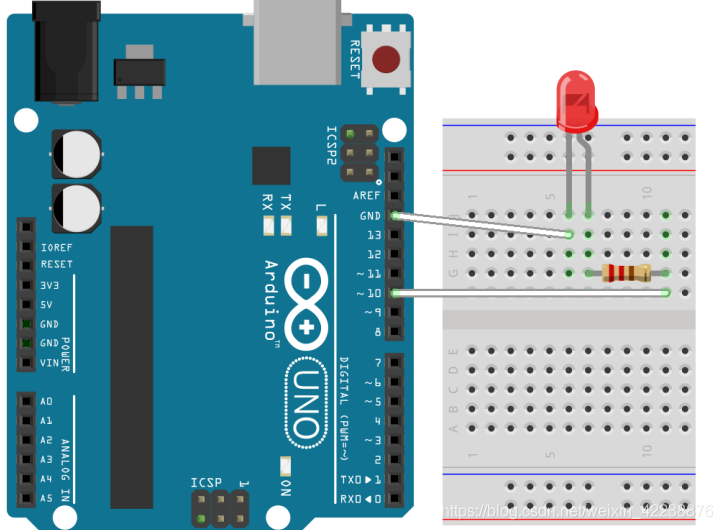

电路

1.将发光二极管插入面包板，

2.用杜邦线将发光二极管的短脚连接到开发板的GND接口，

3.将电阻的一端连接到发光二极管的长脚，

4.将电阻的另外一端用杜邦线连接到10引脚。

在这里插入图片描述

代码

int ledpin=10; //采取10号引脚控制led

void setup() {
    Serial.begin(9600);//串口波特率
    pinMode(ledpin,OUTPUT);//10号引脚设置为输出
}

void loop() {
  digitalWrite(ledpin,HIGH);
  delay(1000);
  digitalWrite(ledpin,LOW);
  delay(1000);
}
