1.实验名称：使用面包板做多个LED闪烁实验

面包板是由于板子上有很多小插孔，专为电子电路的无焊接实验设计制造的。由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练。

2.实验说明

使用面包板搭建电路，控制四个LED灯的闪烁

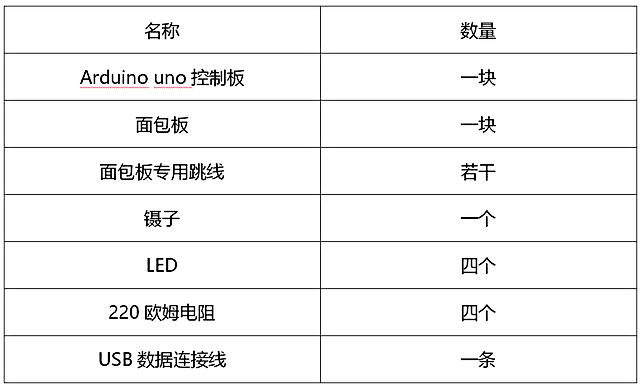

3.物料清单

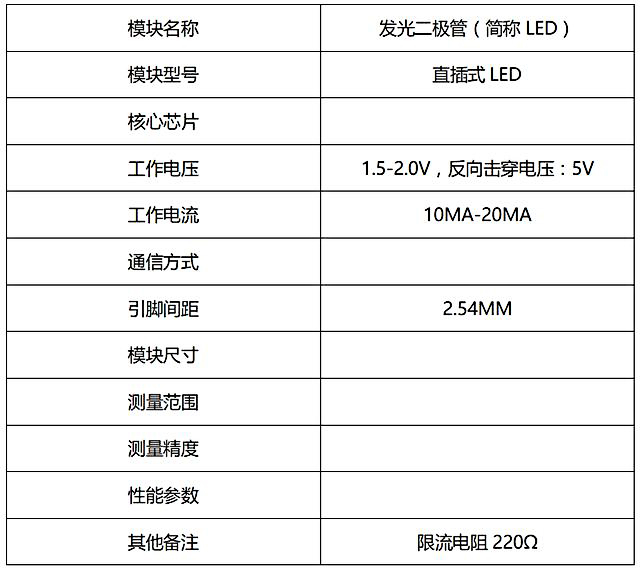

4.模块说明

针脚说明：

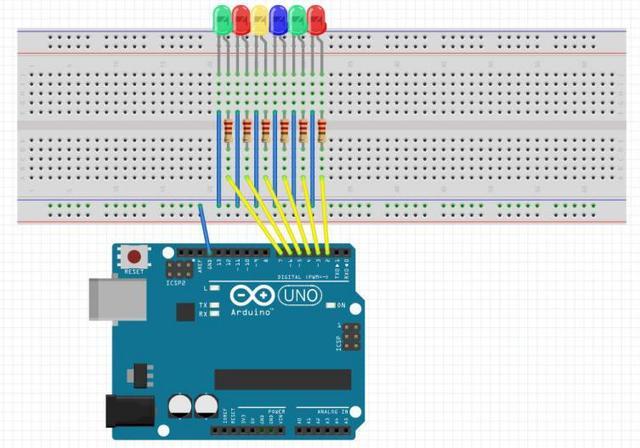

5.连线图

6.重要提示

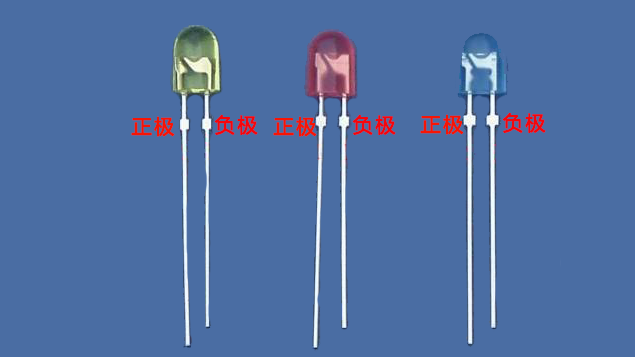

1. LED（发光二极管）是一枚分极性的灯泡，长脚（电路图中带有弯角）和短脚分别接电源正负极时就会亮。

2. LED内阻很小，必须使用220欧姆电阻限制电路中的电流，否则极易烧毁LED。

7.实验代码

void

8.相关介绍

发光二极管简称为LED。由含镓（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成。

当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。在电路及仪器中作为指示灯，或者组成文字或数字显示。砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，氮化镓二极管发蓝光。因化学性质又分有机发光二极管OLED和无机发光二极管LED。

它是半导体二极管的一种，可以把电能转化成光能。发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光。不同的半导体材料中电子和空穴所处的能量状态不同。当电子和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的波长越短。常用的是发红光、绿光或黄光的二极管。发光二极管的反向击穿电压大于5伏。它的正向伏安特性曲线很陡，使用时必须串联限流电阻以控制通过二极管的电流。
