HCIP-5.7OSPF路由选择工具学习

1、OSPF路由选择工具

1.1、ACL访问控制列表

ACL访问控制类表

• ACL是由permit或deny语句组成的一系列有顺序规则的集合，它通过匹配报文的信息实现对报文的分类。路由器根据ACL定义的规则判断哪些报文可以接收，哪些报文需要拒绝，从而实现对报文的过滤。
• ACL通过配置的一系列匹配规则对特定的数据包进行过滤，从而识别需要过滤的对象。然后，根据预先设定的策略允许或禁止相应的数据包通过。同时，ACL可以作为基础配置被其他功能模块引用。

1.1.1、ACL基本原理

• 访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。
• ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。

  规则：即描述报文匹配条件的判断语句。
• 规则编号：用于标识ACL规则。可以自行配置规则编号，也可以由系统自动分配。ACL规则的编号范围是0～4294967294，所有规则均按照规则编号从小到大进行排序。
• 动作：包括permit/deny两种动作，表示允许/拒绝。默认规则是允许

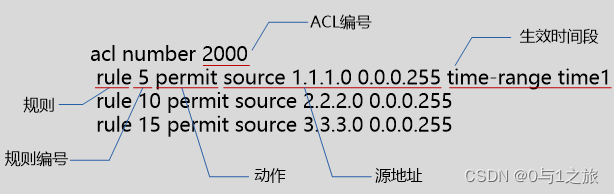

• 匹配项：ACL定义了极其丰富的匹配项。除了图中的源地址和生效时间段，ACL还支持很多其他规则匹配项。

匹配项	备注
二层以太网帧头	源MAC、目的MAC、以太帧协议类型。
三层报文信息	目的地址、协议类型。
四层报文信息	TCP/UDP端口号。

• 如果规则存在，则系统会从ACL中编号由小到大的规则开始查找。

匹配动作类型	备注
permit规则	匹配上了permit规则，则停止查找规则，并返回ACL匹配结果为：匹配（允许）。
deny规则	匹配上了deny规则，则停止查找规则，并返回ACL匹配结果为：匹配（拒绝）。
未匹配	则继续查找下一条规则，以此循环。查到最后一条规则，报文仍未匹配上，则返回ACL匹配结果为：不匹配。

注意：华为的末行默认为permit all，允许所有。
NAT、VPN、PBR(策略路由)、route-policy的末行默认是deny any。

ACL访问控制类表种类：

列表种类	数字的范围
基本访问控制列表 basic acl	2000—2999
高级访问控制列表 advanced acl	3000—3999
基于接口的访问控制列表 interface-based acl	1000—1999
基于MAC的控制列表	4000—4999
用户访问控制列表	6000-6031

ACL控制范围：

列表种类	控制范围
基本访问控制列表	根据数据包的源地址对数据包进行区分。
高级访问控制列表	可以匹配的字段有报文源IP地址、目的IP地址、IP 优先级、IP协议类型、ICMP类型、TCP源端口号/目的端口号、UDP源端口号/目的端口号等。华为不支持
基于接口的访问控制列表	ENSP不支持
基于MAC的控制列表	ENSP不支持
用户访问控制列表	ENSP不支持

ENSP：华为提供的、可扩展的、图形化操作的网络仿真工具平台。

IPv6 ACL

分类	对应编号范围	应用场景
基本ACL6	编号范围为2000～2999。	可以使用报文的源IPv6地址、VPN（Virtual Private Network）实例、分片标记和时间段信息来定义规则。
高级ACL6	编号范围为3000～3999。	可以使用报文的源IPv6地址、目的IPv6地址、IPv6承载的协议类型、针对协议的特性（例如TCP的源端口、目的端口和ICMPv6协议的类型、ICMPv6 Code）等内容定义规则。

[
