Ymode协议的bootloader

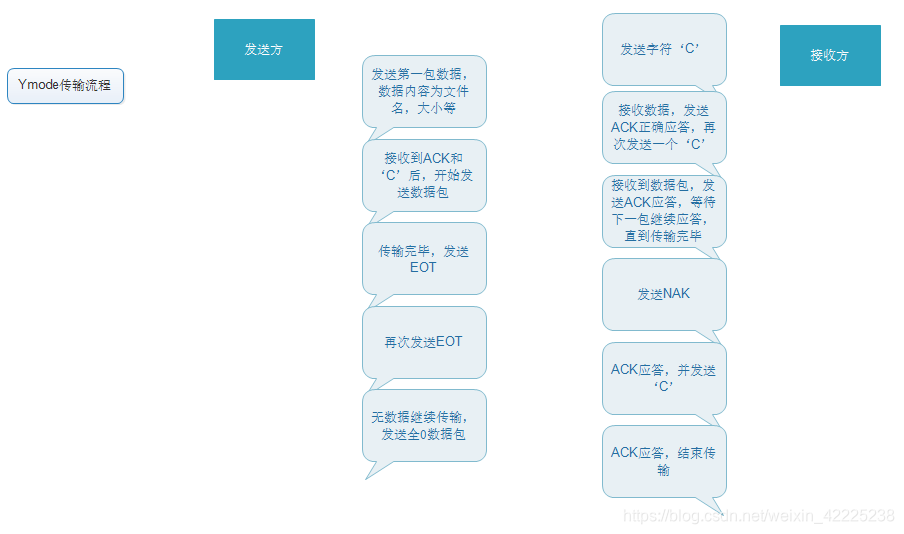

一、ymode协议传输过程

1、从接收方开始，先发送字符'C',开始传输。

2、发送方接受到‘C’以后，发送第一包数据数据内容为文件名大小等。

3、接收方接受到文件信息，发送ACK，并发送一个字符‘C’

4、发送方收到'C'以后开始发送数据包

5、接收方收到数据包，发送ACK应答，等待下一包并继续应答直到传输完毕。

6、发送方传输完毕，发送EOT

7、接收方发送NAK

8、发送方再次发送EOT

9、接收方ACK应答，并发送'C'

10、若无数据继续传输发送全0数据包

11、接收方ACK应答，结束传输



具体数据包内容参考     转自：http://www.cnblogs.com/hiker-blogs/archive/2013/03/17/stm32.html

第一包文件信息：SOH 00 FF Foo.c NUL[123] CRC CRC

第1字节SOH:表示本包数据区大小有128字节。如果头为STX表示本包数据区大小为1024

第2字节00: 编号，第一包为00,第二包为01，第三包为02依次累加。到FF后继续从0循环递增。

第3字节FF: 编号的反码。 编号为00 对应FF，为01对应FE，以此类推。

第4字节到最后两字节：若第1字节为SOH时有128字节，为STX时有1024字节，这部分为数据区。“Foo.c” 文件名， 超级终端下，在文件名后还有文件大小。在文件名和文件大小之后，如果不满128字节，以0补满。

最后两字节：这里需要注意，只有数据部分参与了效CRC验,不包括头和编码部分。

16位CRC效验，高字节在前，低字节在后。





二、软件设计流程





主板的升级，采用串口接收数据，解析完第一包数据，擦除对应的flash,在之后收到数据校验完成以后,写入对应flash地址，传输完成以后，在没有继续升级APP的情况下，定时时间到直接跳转到目标地址，开始执行APP程序。

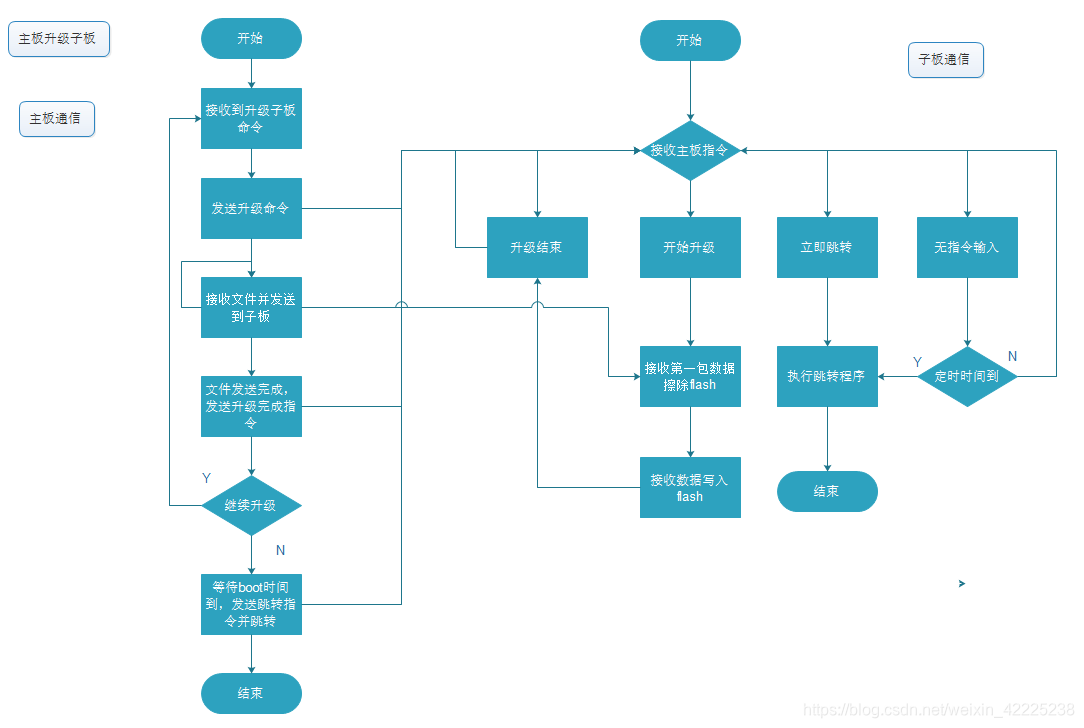

三、使用主板升级子板



子板的升级与主板类似，通过使用can总线发送升级数据包，同样使用ymode解析数据包，擦除flash并写入相对应地址，在主板的跳转指令下，跳转到对应地址并开始运行app。

四、boot程序
