什么是泳道图？一文读懂流程梳理利器（附工具与练习方法）

🏊 什么是泳道图？一文读懂流程梳理利器（附工具与练习方法）

在流程图的世界里，有一种既直观又实用的图形方式叫做——泳道图（Swimlane Diagram）。

它像泳池中的赛道，把不同角色、系统、部门各自的操作步骤清晰地分布在“各自泳道”中，让流程更清楚、职责更明确，是售前、项目经理、产品经理必须掌握的流程图表达方式之一。

---

📌 目录

1. 什么是泳道图？
2. 泳道图长什么样？
3. 泳道图适合哪些场景？
4. 泳道图怎么画？用什么工具？
5. 如何掌握泳道图表达能力？
6. 总结

---

一、什么是泳道图？

泳道图是一种带有角色分区的流程图。它将流程按照“执行者”（人或系统）划分为多个横向或纵向的泳道，每个泳道表示一个角色/部门/系统，流程步骤沿着时间轴推进。

✅ 用一句话总结：泳道图 = 流程图 + 职责分离 + 跨部门协作表达

---

---

二、泳道图长什么样？

你可以将泳道图理解为一个“泳池”，不同的人在不同赛道里协同完成一项任务。

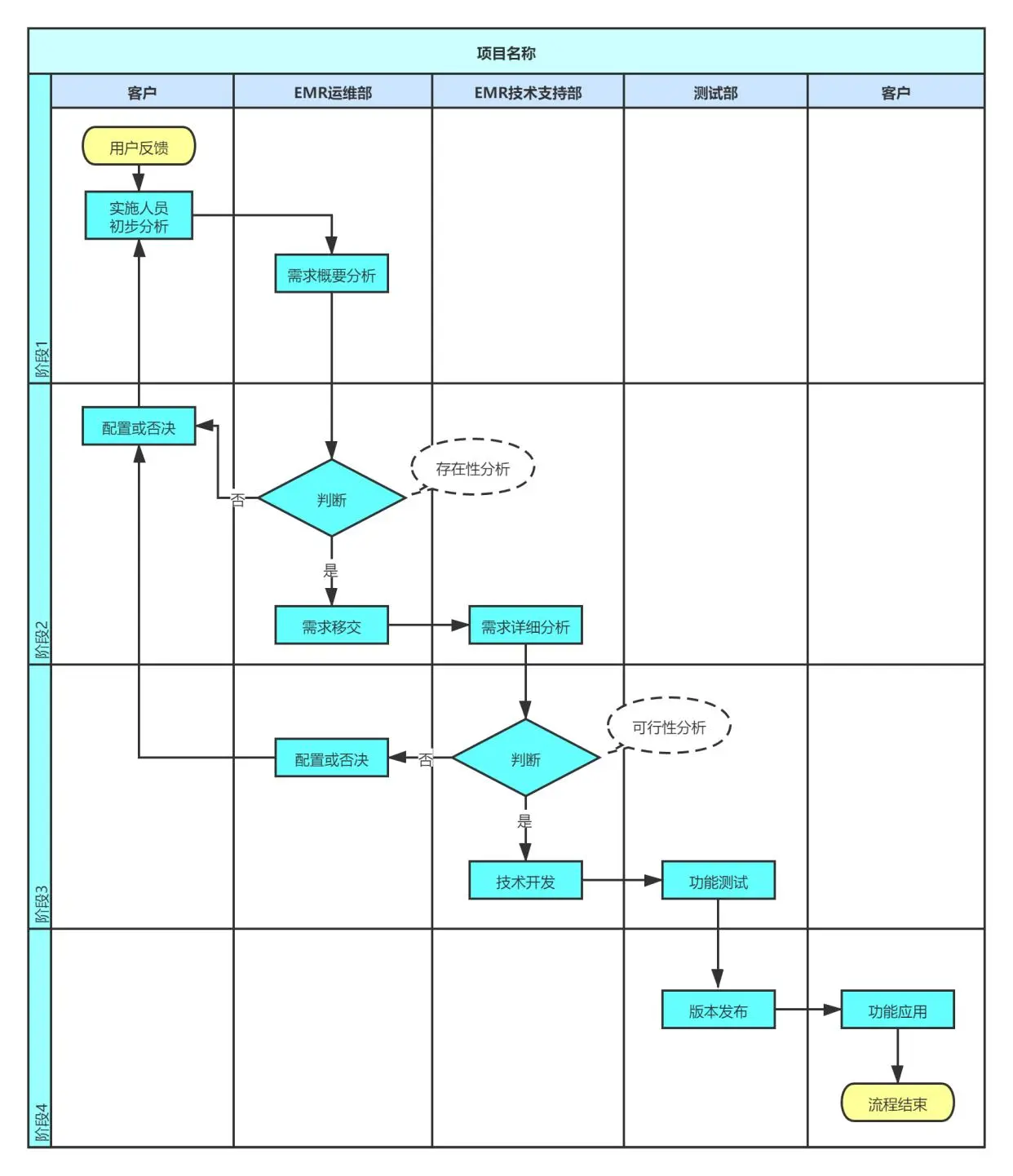

如图所示：

图片来自ProcessOn优质模板，若有侵权请联系删除，更多优质模板可查看热门泳道图模板库

---

三、泳道图适合哪些场景？

泳道图特别适合用于多角色、跨系统、多阶段协作的流程展示场景，以下是几个常见例子：

使用场景	说明
🧩 客户咨询流程	用户提交需求 → 售前评估 → 产品确认 → 回传方案
🧠 项目实施流程	项目经理 → 开发 → 测试 → 客户上线
📌 流程审批流	员工 → 部门主管 → HR → 财务结算
🖧 多系统交互流程	用户操作系统 → 第三方平台 → 企业系统
🧾 报销/采购流程	提单人 → 审批人 → 财务 → 付款

---

四、泳道图怎么画？用什么工具？

🛠 推荐工具：

工具	免费情况	特点
Draw.io	✅ 免费	网页端、导出方便、支持泳道模板
ProcessOn	✅ 中文界面	模板丰富、支持协作，适合初学者
Visio	☑️ 30天试用	商业流程图行业标准，图形规范专业

---

✍ 绘图建议：

1. 明确参与角色 → 每个角色一个泳道（比如：客户 / 售前 / 产品）
2. 列出关键步骤 → 以时间为轴线，自上而下或自左向右绘制流程
3. 连线说明逻辑 → 用箭头表示操作顺序
4. 标注决策点 → 如“审批通过？”、“是否成功？”用菱形标出
5. 合理使用图例与颜色 → 强调重点，提高可读性

---

五、如何掌握泳道图表达能力？

🧠 想把泳道图“画得清楚”，关键不是学工具，而是提升 “结构化表达 + 协作理解” 能力。

✅ 学习路径建议：

阶段	目标	推荐练习
入门	学会看懂泳道图、会用模板	模仿招聘流程、报销流程
提升	自己梳理并画出实际流程	项目交付流程、客户咨询流程
进阶	能根据业务梳理多角色协作流程并表达清楚	SaaS平台开通流程、产品功能提案流程

---

🧪 可练习题目（建议收藏）：

类型	练习题示例
流程图	从客户下单 → 发货 → 回访的完整流程图
协作图	产品经理、开发、测试三方的迭代提测流程
项目图	项目实施从 Kick-off 到交付的全过程
审批图	发票报销的流程：申请人 → 审批人 → 财务
系统对接图	多系统参与的注册登录流程（前端/网关/数据库/用户中心）

---

六、总结

泳道图是你作为售前、产品经理、项目负责人表达复杂流程、跨团队协作、流程逻辑清晰度的重要工具。

它不仅仅是“画流程图”的一种方式，而是一种思维方式：

• ✅ 清楚划分参与者职责
• ✅ 梳理业务步骤和边界
• ✅ 为客户/团队/开发传达一目了然的“协作图景”

🎯 一句话总结：

能看懂流程图，是基础；能画出泳道图，是专业。

---

📚 延伸阅读推荐

• 转行售前/产品/项目岗位必备技能：流程图制作全指南（含 Visio 入门）

---

欢迎关注我的专栏【售前表达力进阶手册】📘

如果你觉得这篇文章有帮助，欢迎点赞 👍 + 收藏 ⭐ + 留言交流 💬！
