《ARM Cortex-R 学习指南》-【第八章】-Tightly Coupled Memory

已于 2025-05-01 23:13:56 修改
阅读量676 收藏 2
点赞数
CC 4.0 BY-SA版权
分类专栏： ARMv8/ARMv9架构从入门到精通 ARM-TEE-Android 文章标签： arm开发 cortex-R 实时系统 armv9 armv8 SOC 芯片
于 2024-09-03 13:52:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_42135087/article/details/141859770

快速链接:
.
👉👉👉 ARMv8/ARMv9架构入门到精通-[目录] 👈👈👈

在这里插入图片描述
注：必需私信联系上我后，才能送您视频课程

目录

第八章 Tightly Coupled Memory

Tightly Coupled Memory（TCM）提供了低延迟的内存访问，使核心能够在不受缓存访问时间不确定性影响的情况下使用内存。当使用外部可缓存内存时，请求的指令或数据可能在缓存中，从而实现快速访问；也可能不在缓存中，从而需要较慢的外部内存访问。而使用TCM时，访问时间是一致的。

TCM可以用于存储时间敏感的例程，例如中断处理例程或实时任务，在这些场合缓存的不确定性是不可取的。此外，还可以使用TCM来存储普通变量、不适合缓存的局部性不佳的数据类型，以及关键数据结构如中断堆栈等。

TCM物理上位于非常接近处理器核心的位置。对TCM的访问通常配置为在一个周期内捕获或返回数据。通过将时间敏感的例程（如异常处理程序）存储在TCM中，处理器可以立即访问子程序，而不必等待从外部内存进行初始代码获取。

在这里插入图片描述

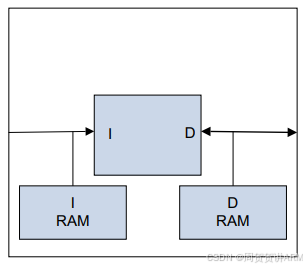

在上图中，指令TCM和数据TCM已经集成到核心中。每个TCM都有独立的路径，一条用于获取指令，另一条用于加载或存储数据。这些路径是独立的，并且可以同时处于活动状态。应用程序或库代码可以将代码和数据复制到TCM中。

在这里插入图片描述

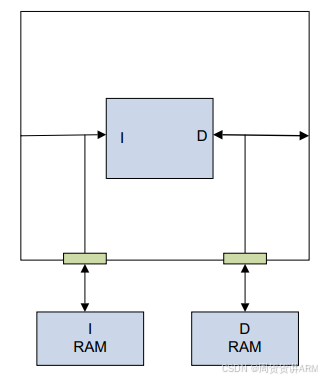

在上图中，指令TCM和数据T
