Halcon图像读取的三种方式

利用read_image算子读取图像
read_image(:Image:FileName:)
Image:读取图像的变量名称；
FileName:图像文件所在的路径；
利用该算子读取图像有3种方式：

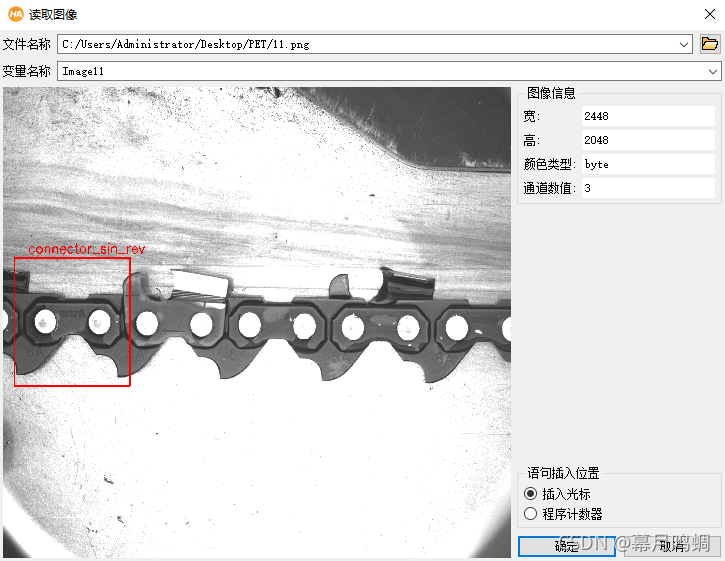

1：利用CTRL+R快捷键打开读取图像对话框，选择文件名称所在路径及变量名称，选择语句插入位置，点击确定：

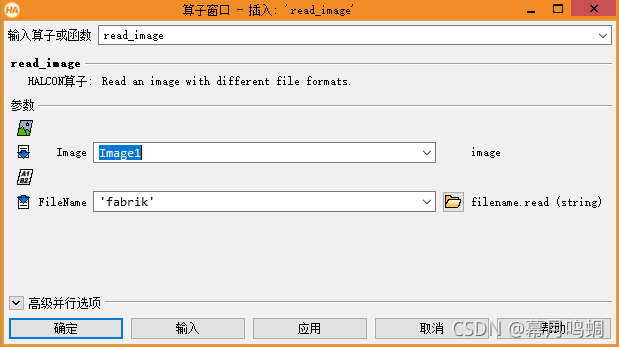

2：使用算子窗口调用read_image算子，选择文件名称所在的路径及变量名称，算子窗口如图所示：

3：利用for循环读取同一路径下的多张图片。首先声明一个Tuple数组保存文件名及路径，然后利用for循环依次读取Tuple数组保存路径下的图像。

*声明数组
ImagePath:=[]
*将文件名及路径保存到数组
ImagePath[0]:='C:/Users/Administrator/Desktop/PET/11.png'
ImagePath[1]:='C:/Users/Administrator/Desktop/PET/11.png'
ImagePath[2]:='C:/Users/Administrator/Desktop/PET/11.png'
*循环读取图像
for i := 0 to 2 by 1
    read_image (Image, ImagePath[i
