前言：罗克韦尔自动化的可视化解决方案，主要包括PanelView 终端和工业计算机、监视器和瘦客户端，其中PanelView 终端，即为大家熟悉的触摸屏，主要有三大系列，而每个系列所支持的控制器以及开发软件大不相同，那么，今天的主题就是介绍各大系统的特征以及开发平台。

01PanelView触摸屏

1. PanelView 800系列

2. PanelView Plus系列

3. PanelView 5000系列

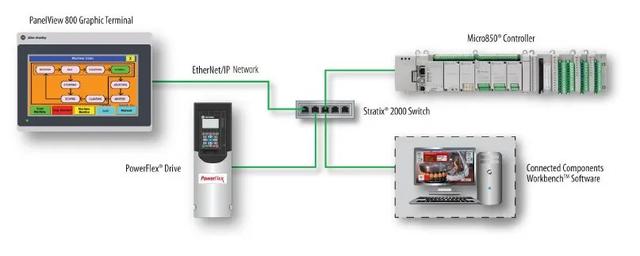

02PanelView 800

1. 如果需要使用AB触摸屏，又想价格便宜的话，建议先看看PanelView 800系列触摸屏， 该系列有 4 英寸、7 英寸 和 10 英寸三规格型号.

2. PanelView 800系列触摸屏的型号，如下图所示

3. 支持的控制器，为AB自家的MicroLogix、Micro800、CompactLogix 5370 和 SLC 500 系列，暂不支持第三方控制器.

4. 支持的通信协议，有EtherNet/IP、DF1 和 DH-485第三方通信：ModbusASCII、Modbus RTU(主、从/ 未请求)，和 Modbus TCP.

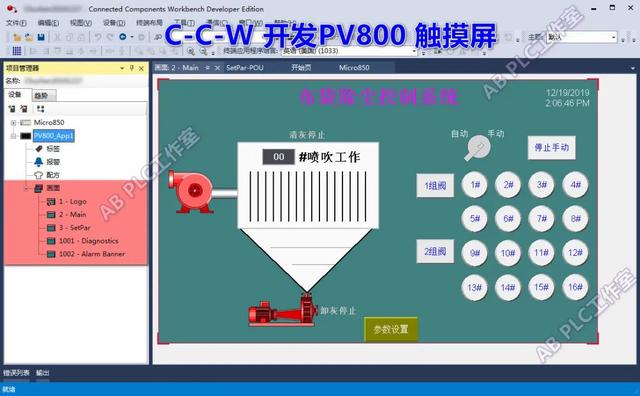

5. 开发软件，PanelView 800系列触摸屏采用 Connected Components Workbench(简称CCW)软件进行开发，目前最新版本为12.0

03PanelView Plus

1. PanelView Plus系列为罗家触摸屏中流砥柱产品，主要为PanelView Plus 6 Compact、PanelView Plus 6、PanelView Plus 7 Standard(标准型)、PanelView Plus 7 Performance(增强型).

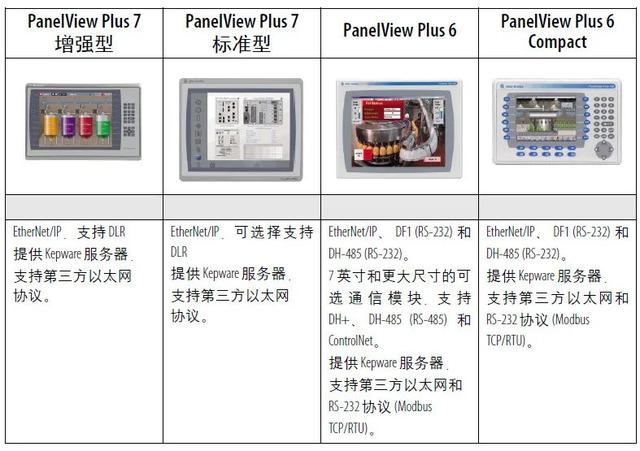

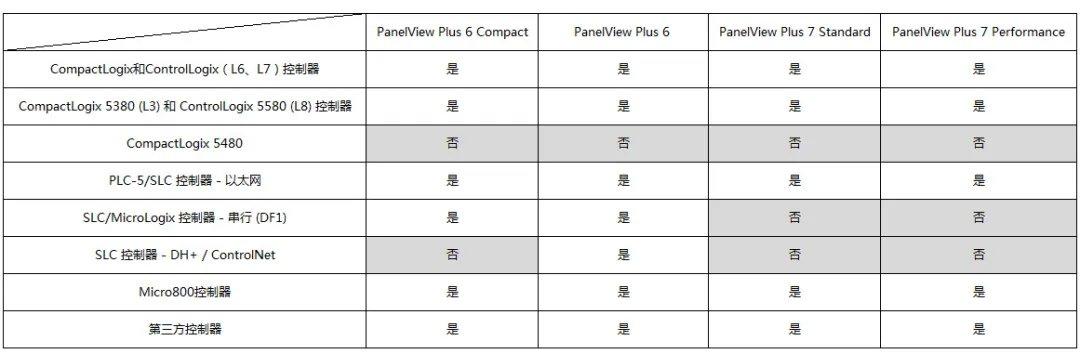

2. 支持的控制器，自家绝大多数的控制器不在话下，当然也支持第三方控制器，详见下表.

3. 支持的通信协议，有EtherNet/IP、RS232、RS485、Kepware提供的OPC等.

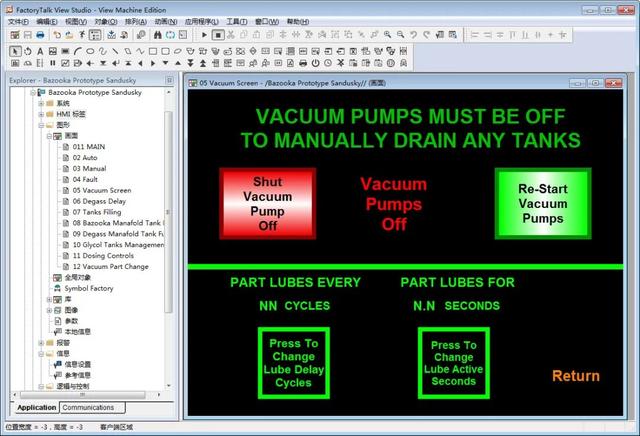

4. 开发软件，PanelView Plus系列触摸屏采用FactoryTalk View Machine Edition，简称ME，从3.2版本开始，到目前最新版本11版本.

04PanelView 5000

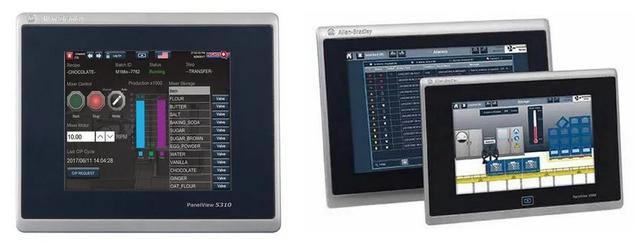

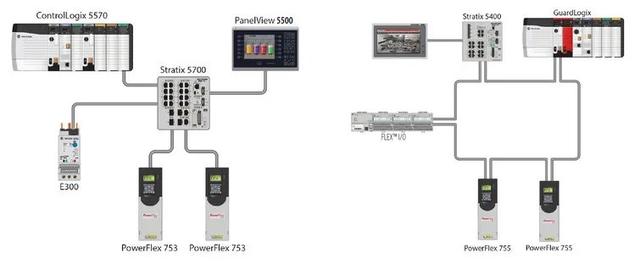

1. PanelView 5000系列触摸屏，用于监视和控制通过EtherNet/IP 网络连接到 ControlLogix 5570/5580、CompactLogix5370/5380/5480 系列控制器。 其动画图形和文本显示便于操作员查看机器或过程的工作状态。 操作员通过终端的触摸屏或键盘与控制系统进行交互。

2. PanelView 5000系列目前有3个小系列，分别为5310、5510、5500，它们主要支持ControlLogix 5570/5580、CompactLogix5370/5380/5480系列的控制器，其中对开发软件Studio 5000也有版本要求，详见下图.

3. 支持的通信协议，为EtherNet/IP，其中5500、5510支持DLR(设备级环网).

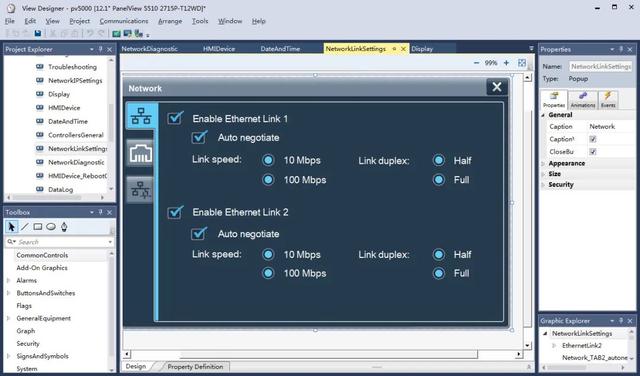

4. 开发软件，PanelView 5000系列触摸屏采用Studio 5000 View Designer，其集成在Studio 5000开发平台里面.

05资料下载

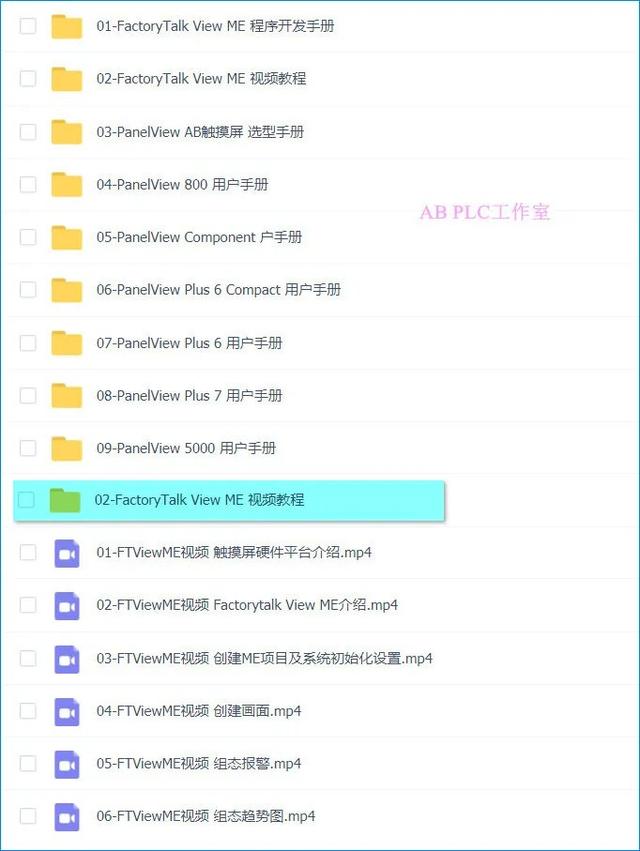

1. 如果，你正在为AB PanelView触摸屏选型或使用感到困惑时，那么，非常可能需要一些资料.

2. 以上资料，下载方法:

链接: https://pan.baidu.com/s/15RZAP5OyADjfzu-XwcsgzA

提取码: 5csp

结语：综上所述，本文较详细介绍了AB PanelView系列触摸屏的分类，以及各大系列的特征和开发软件，并提供了选型手册、开发手册、视频教程，希望能帮助到有需要的朋友。
