怎样为 CCS 6 及以上版本添加软件仿真(软仿)功能?

本文介绍了如何在CCS 6及更高版本中恢复软件仿真功能。由于TI公司从CCS6开始移除了内置的软件仿真,但通过下载特定文件并将其放置在正确的位置,用户仍可以在高版本的CCS中实现软件仿真,包括下载链接、文件复制步骤以及配置工程以使用Texas Instrument Simulator。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

众所周知,CCS3.3版本具有两种仿真模式或者说工作模式,第一种是软件仿真器模式,另一种是硬件在线编程模式。

  • 软件仿真器模式:能够脱离DSP芯片,在PC机上模拟DSP的指令集和工作机制,主要用于前期算法实现和调试;
  • 硬件在线编程模式:可以实时运行在DSP芯片上,连接仿真器,与硬件开发板相结合,进行在线编程和调试应用程序。

令人遗憾的是,随着TI公司对CCS的升级与精简,从CCS6开始,TI公司将CCS的软件仿真功能全部砍掉了,CCS6之后的版本都不再具有软件仿真功能。

难道真的无法在高版本的CCS中实现软件仿真功能吗?答案是否定的。

1、下载软件仿真相关文件

链接:https://pan.baidu.com/s/1-4a4bNqBDLydhX4uxz7RDQ

密码:qwwc

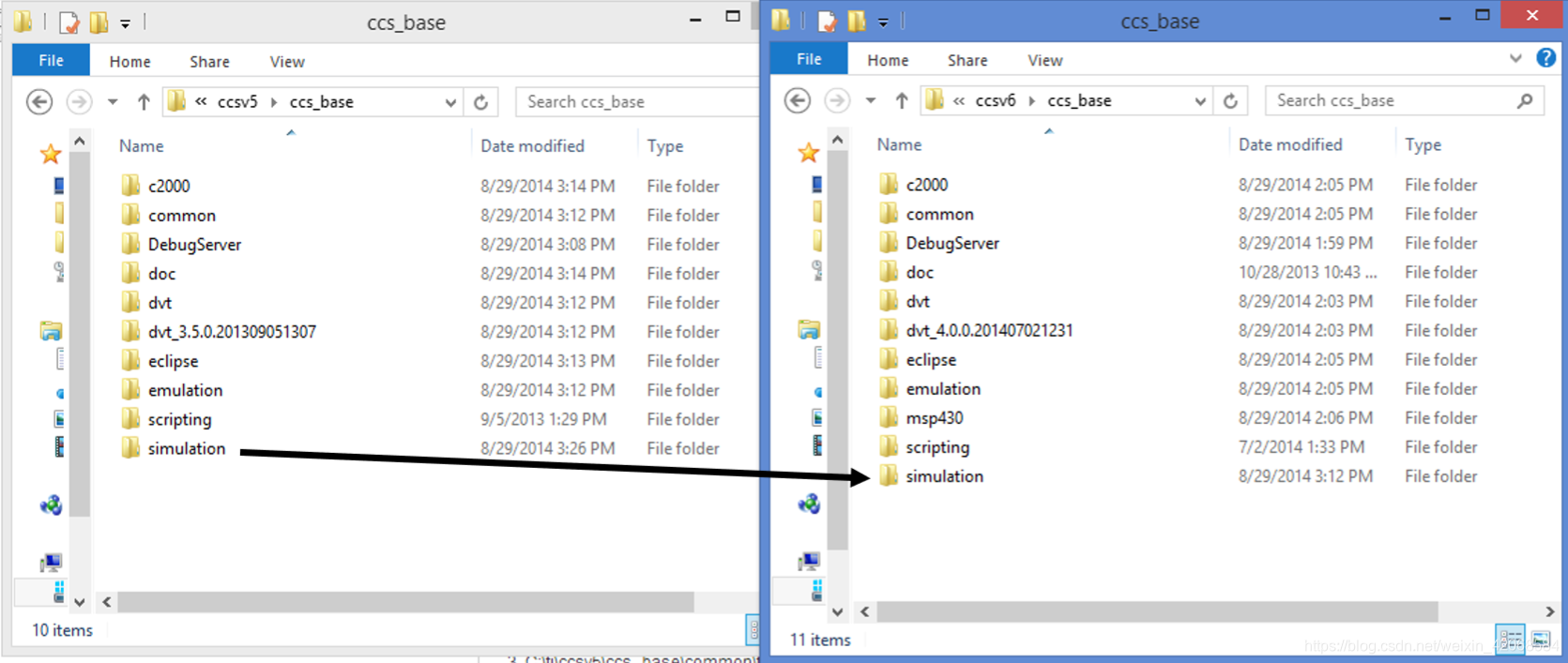

2、找到CCS8安装路径,将网盘中的simulator文件夹复制到CCS安装路径中的ccs_base文件夹内;

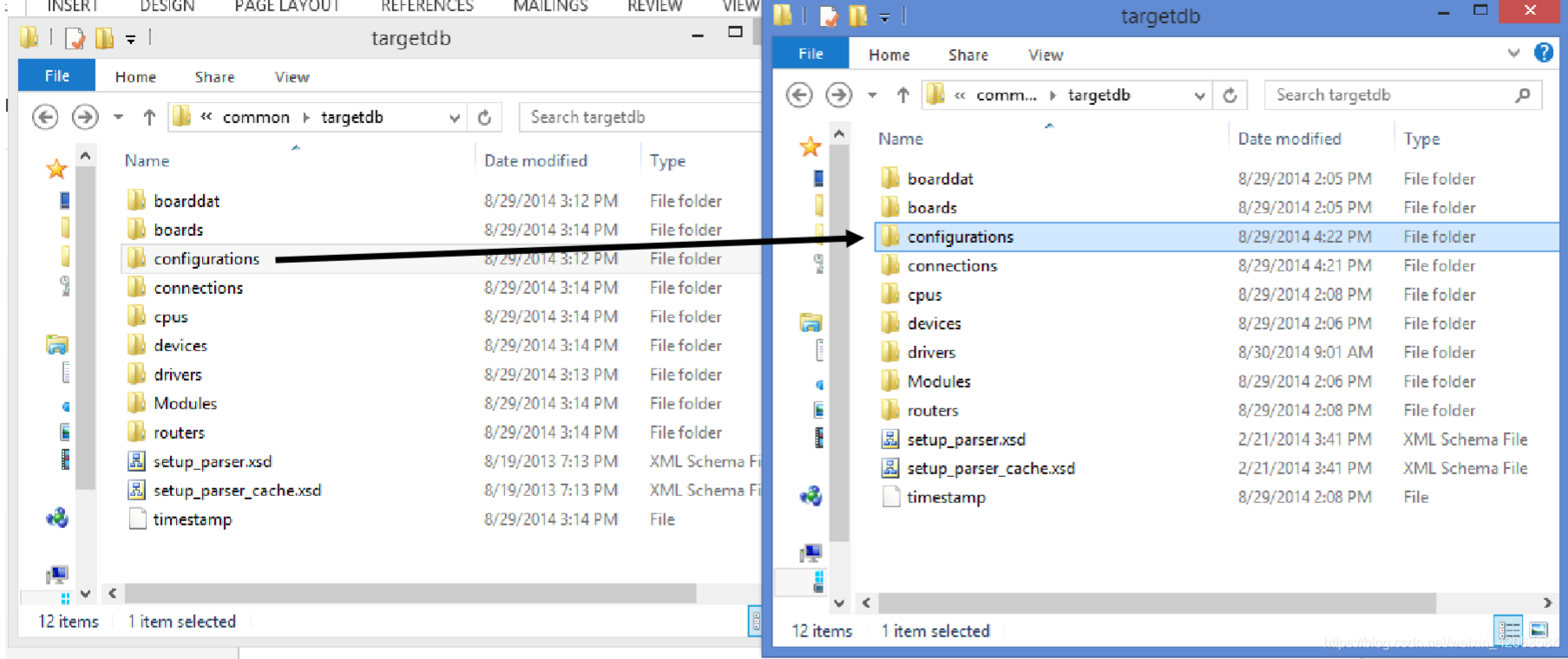

3、将网盘中的configurations文件夹复制到ccs_base\common\targetdb\文件夹下;

4、将网盘中的tisim_connection.xml复制到ccs_base\common\targetdb\connections\文件夹下;

### 如何在CCS中配置软件仿真以支持Win11环境 尽管当前文档中的参考资料并未直接提及Win11的支持情况,但从已知的信息可以推断出一些通用的指导原则。以下是关于如何在Code Composer Studio (CCS) 中配置软件仿真的详细说明。 #### 1. **确认操作系统兼容性** CCS 的官方文档指出,不同版本可能对操作系统的支持有所差异[^4]。因此,在尝试配置之前,请确保所使用的CCS 版本能够完全兼容Win11。通常情况下,较新的CCS版本(如CCS8.x 或更高)更有可能提供更好的Windows新版本支持。 #### 2. **下载并安装合适的CCS版本** 如果现有版本不支持Win11,则建议从TI 官网下载最新版CCS[^5]。需要注意的是,自CCS6.0起,软件仿真功能已被移除默认集成,需单独添加相关插件或依赖项[^1]。 #### 3. **引入旧版仿真文件作为补充** 对于某些特定需求场景下的模拟测试,可考虑采用早期版本(例如CCS5.5及以上版本)所提供的独立仿真包形式来增强现用工具链的功能覆盖范围[^2]。具体做法包括但不限于: - 下载对应平台架构的目标设备驱动程序以及配套库资源; - 将这些额外组件手动加载至目标项目工程目录结构内部; #### 4. **设置工程项目属性** 创建一个新的C/C++ Project之后,进入Project Properties界面调整以下选项参数设定值以便激活模拟能力: ```plaintext Path and Symbols -> Add necessary header files path; C Compiler -> Optimization level set to 'Debug'; Linker Configuration File (.cmd file); ``` #### 5. **编写基础验证代码** 使用简单的LED闪烁或者PWM输出逻辑初步检验整个流程是否顺畅无误: ```c #include "DSP28x_Project.h" // Device Headerfile and Examples Include File void main(void){ InitSysCtrl(); // 初始化系统控制模块 GpioSetPinHigh(GPIO_0); // 设置指定端口为高电平状态 DelayUs(500000); // 延迟一段时间 while(1){ // 循环执行核心业务处理单元 ; } } ``` #### 6. **启动调试会话** 当上述准备工作完成后即可点击Run按钮触发实际运行效果观察窗口弹出显示图形化波形曲线图样等直观表现形式进一步分析判断最终成果质量高低优劣之处所在了[^3]。 --- ###
