非隔离示波器与隔离示波器的区别和差异

非隔离示波器：

一般非隔离示波器两路信号输入端的地是相通的，同时也与机壳、市电的地相通。当你要测量的两路波形的地(参考点)电位不同时，当分别接上时，这两点就相通、短路了。因此非隔离示波器两路信号只适合测量对地电压信号，且非隔离示波器不可直接测量与市电有直接相通的信号，以免造成市电短路。

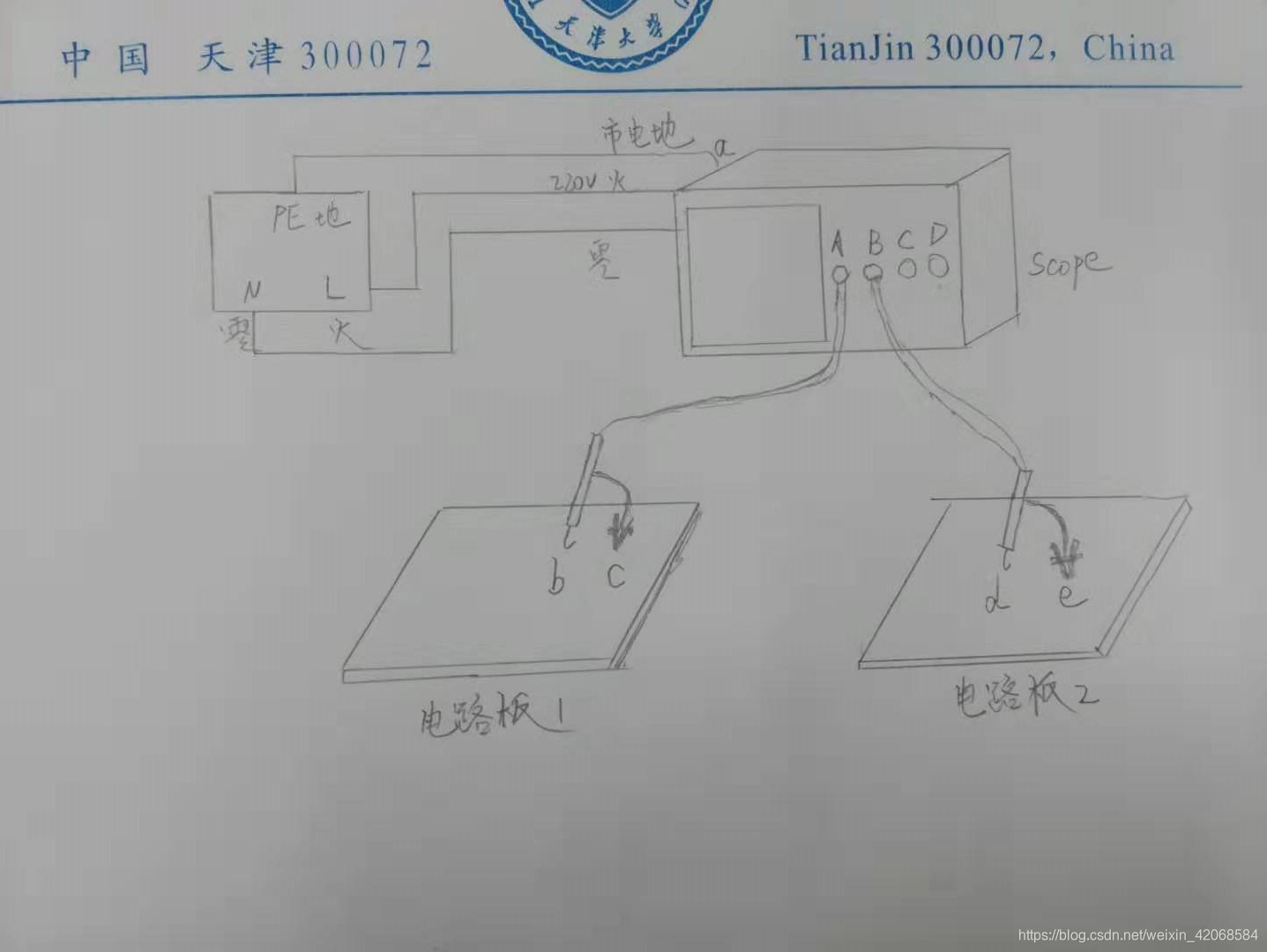

举例来说，如上图，假如我想要在通道A观测电路板1上b、c两点的信号，在通道B观测电路板2上的d、e两点的信号。

对于非隔离示波器来说，各通道的负极是共地的，也就是A通道的负和B通道的负是连在一块的，如果同时测量这两个信号，测量探头就会将c和e两点连接起来。如果c、e两点的电位是相等的，那么示波器可以成功测量信号bc和信号de的波形；但是，如果c、e两点的电位不相等，那么两点之间就会形成回路，回路中就会有电流流过。若回路电流较小，会导致某个波形测量结果不准确甚至是两个波形都测量不准确，如果电位差较大，还会发生烧坏线路、烧坏电路板的风险。

对于隔离型示波器来说，各通道的负极是相互隔离的，通道与通道之间不会有串扰，各通道的负极不会连在一起，因此隔离型示波器能够很好地对多路不共地信号进行检测。

有的人会建议将非隔离示波器的电源插座的地端口剪掉，也就是电源线不要插上图中的PE，只接火线和零线。其实这样做有利有弊。地线的作用是为了将金属外壳和大地连接，这样如果金属外壳带电，外壳的电荷可以很快的释放到大地中，操作人员也会比较安全。而拔除地线就少了保护，增加了触电危险。接上地线的话，地线也就和示波器探头的地等电位了，那么测量探头的负极就不可以接高电位，以避免大电流而烧毁示波器或者电路板。
