示波器带宽和测量的关系

示波器的带宽指的是-3db带宽，比如100MHZ带宽的示波器，用它测量幅度是1V，频率是100Mhz的正弦波，示波器测量值会下降到0.707V，
高于示波器带宽的信号会变小，下图是示例。一些波形也会失真。

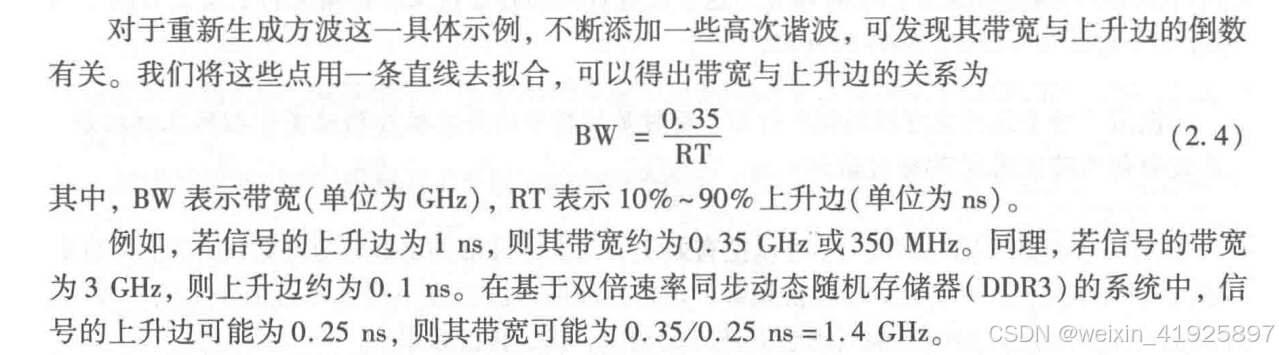

100M带宽示波器的本征信号上升时间，，按照经验公式换算成信号的上升时间：
T=0.35/0.1GHz = 3.5ns。
如果信号的上升沿是1.5ns，则示波器会显示出来的信号上升沿时间是：

对于1Ghz采样率的示波器来说，最快1ns采样一次，则在上升沿最多有3–4个点。
PCB上信号的传输速度：
