国民技术N32G031使用高级定时器TIM1输出互补PWM

高级定时器介绍

高级定时器具有互补输出功能、死区插入和刹车功能。适用于电机控制。
16 位自动装载计数器。（可实现向上计数、向下计数、向上/下计数）
 16 位可编程预分频器。（分频系数可配置为1 到65536 之间的任意值）
 可编程重复计数器
 TIM1 最多6 个通道，TIM8 最多6 个通道
 4 个捕获/比较通道，工作模式为：PWM输出、输出比较、单脉冲模式输出、输入捕获
 如下事件发生时产生中断/DMA：
 更新事件
 触发事件
 输入捕获
 输出比较
 刹车信号输入
 死区时间可编程的互补输出
 对于TIM1、TIM8，通道1、2、3 支持此功能
 可通过外部信号控制定时器
 多个定时器内部连接在一起，以实现定时器的同步或链接
 TIM1_CC5 和 TIM8_CC5 用于比较器消隐
 TIM1_CC6 用于 OPAMP1 和 OPAMP2 的输入通道切换
 增量（正交）编码器接口：用于追踪运行轨迹和解析旋转方位
 霍尔传感器接口：用于三相电机控制

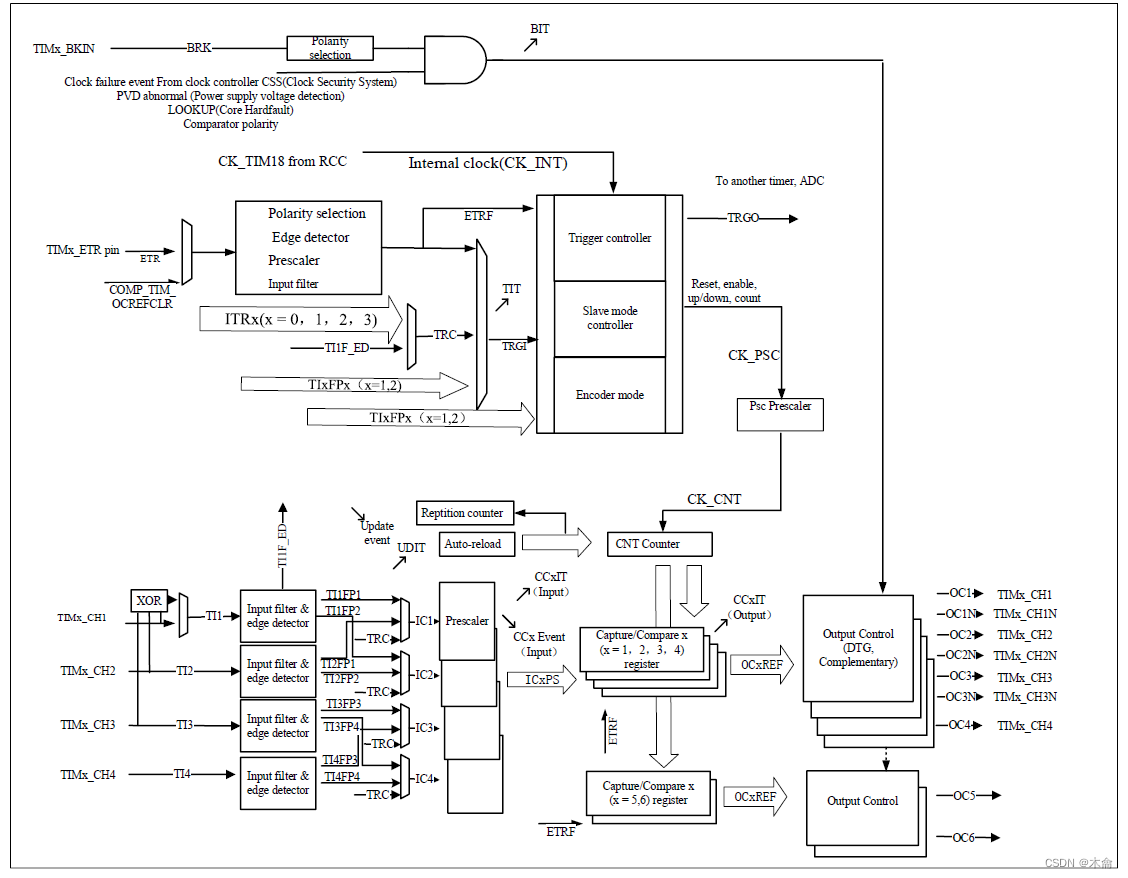

结构框图

在这里插入图片描述

详细介绍请看国名技术官方指导手册，此处不细讲。

代码讲解

目标：使用TIM1产生一组带有死区的互补PWM波形，此处使用寄存器来编写。使用库来编写的话，请参考官方的实例即可。

PWM.h

#ifndef __PWM_H__
#define __PWM_H__

#include "n32g031.h"
#include <stdint.h>

void PWMInit_ds(uint16_t PrescalerVal, uint16_t period);

#endif

PWM.c

#include "pwm.h"

/*
* 使用高级定时器产生互补PWM输出
*/
void PWMInit_ds(uint16_t PrescalerVal, uint16_t period)
{
	uint32_t temp;
	OCInitType TIM_OCInitStructure;

	RCC->APB2PCLKEN |= (1<<12);//开启高级定时器1时钟
	RCC->APB2PCLKEN |=(1<<2);//使能GPIOA的时钟

	//gpio口配置
	//PA4 CH1
	GPIOA->PMODE &= (~(3 << 8));//clear PA4的模式
	GPIOA->PMODE |= (2<<8); //PA4设置复用功能模式
	GPIOA->POTYPE &=(~(1<<4)); //PA4设置为推挽输出
	GPIOA->SR &=(~(1<<4)); //PA4快速翻转
	GPIOA->PUPD &=(~(3<<8));//PA4无上下拉

	GPIOA->AFL &=(~(0X0F<<16));
	GPIOA->AFL |=(0X03<<16);//AF3: TIM1_CH1
	GPIOA->DS |=(1<<4);//PA4设为低驱动能力（8mA(5V)/4mA(3.3V)/2mA(1.8V）

	//PA7 CH1N
	GPIOA->PMODE &= (~(3 << 14));//clear PA7的模式
	GPIOA->PMODE |= (2<<14); //PA7设置复用功能模式
	GPIOA->POTYPE &=(~(1<<7)); //PA7设置为推挽输出
	GPIOA->SR &=(~(1<<7)); //PA7快速翻转
	GPIOA->PUPD &=(~(3<<14));//PA7无上下拉

	GPIOA->AFL &=(~(0X0F<<28));
	GPIOA->AFL |=(0X05<<28);//AF5: TIM1-CHIN
	GPIOA->DS |=(1<<7);//PA7设为低驱动能力（8mA(5V)/4mA(3.3V)/2mA(1.8V）


	//timer1配置
	TIM1->CNT=0;//计数器
	TIM1->PSC = PrescalerVal;//f=fck_psc/(PrescalerVal+1)
	TIM1->AR = period;//自动重装载的值
	TIM1->REPCNT=10;//重复计数器


	temp=TIM1->CTRL1;
	temp |=(1<<17);//PVD作为BRK启用。0：禁止；1：使能
	temp &=~(1<<16);//LockUp锁存作为BRK使能。0：禁止；1-使能
	temp &=~(1<<10);//IOM作为BRK使能。0：使能。选择外部刹车信号（来自IOM）；1：禁止。选择内部刹车信号（来自COMP）

	temp &=(~(3<<8));
	temp |=((0<<8));//CLKD[1:0] 表示 CK_INT（定时器时钟）和 DTS（用于死区时间发生器和数字滤波器（ETR、TIx）的时钟）之间的分频比。
								//00：tDTS = tCK_INT；01：tDTS = 2 x tCK_INT；10：tDTS = 4 x tCK_INT；11：保留，不要使用这个配置
	temp |=(1<<7);//自动重装载预装载允许位。1：TIMx_AR 寄存器的影子寄存器使能
	temp &=(~(1<<5));//选择中央对齐模式。00：边缘对齐模式。 TIMx_CTRL1.DIR 指定向上计数或向下计数。
	temp &=(~(1<<4));//0：计数器向上计数；1：计数器向下计数。
	temp &=(~(1<<3));//0：禁用单脉冲模式，发生更新事件时不影响计数器计数。
	temp |=(1<<2);//更新请求源：1：如果更新中断或 DMA 请求使能，只有计数器上溢/下溢会产生更新中断或 DMA请求。
	temp &=(~(1<<1));//更新禁用: 0-启用更新事件；1-UEV 禁用
	TIM1->CTRL1 =temp;


	/*******************pwm输出配置部分 start***********************/

	TIM1->CCEN &= (uint32_t)(~(uint32_t)TIM_CCEN_CC1EN);

	temp=TIM1->CTRL2;
	temp &=~(1<<9);//输出空闲状态1（OC1N输出） 0：当MOEN=0时，死区后OC1N=0；1：当MOEN=0时，死区后OC1N=1。
	temp &=~(1<<8);//输出空闲状态1（OC1输出） 0：当MOEN=0时，如果实现了OC1N，则死区后OC1=0；1：当MOEN=0时，如果实现了OC1N，则死区后OC1=1。

	temp &=(~(0X07<<4));
	temp |=(0X05<<4);//101：比较 - OC2REF 信号用作触发输出（TRGO）。

	temp |=(1<<0);//1：CCxEN，CCxNEN和OCxMD位是预装载的；设置该位后，它们只在设置了CCUDGN位后被更新。
	TIM1->CTRL2 =temp;

//捕获/比较模式寄存器
	temp=TIM1->CCMOD1;

	temp &=(~(0x07<<12));
	temp |=(0x06<<12);//110：PWM 模式 1 - 在向上计数模式下，如果 TIMx_CNT < TIMx_CCDAT2，则通道2 的 OC2REF 信号为高电平，否则为低电平。
	 						      //在向下计数模式下，如果TIMx_CNT > TIMx_CCDAT2，则通道 2 的 OC2REF 信号为低电平，否则为高电平。
	temp |=(1<<11);//0：禁用 TIMx_CCDAT2 寄存器的预加载功能。 支持随时对TIMx_CCDAT2寄存器进行写操作，写入的值立即生效。
	 					     //1：使能 TIMx_CCDAT2 寄存器的预加载功能。 仅对预加载寄存器进行读写操作。当更新事件发生时，TIMx_CCDAT2的值被加载到影子寄存器中。
	temp &=(~(3<<8));//00：CC2通道被配置为输出；
	temp &=(~(1<<7));//输出比较1清’0’使能。0：OC1REF 不受ETRF输入的影响；1：一旦检测到ETRF输入高电平，清除OC1REF=0。

	temp &=(~(0x07<<4));
	temp |=(0x06<<4);//110：PWM 模式 1 - 在向上计数模式下，如果 TIMx_CNT < TIMx_CCDAT1，则通道1 的 OC1REF 信号为高电平，否则为低电平。
	 					    	 //在向下计数模式下，如果TIMx_CNT > TIMx_CCDAT1，则通道 1 的 OC1REF 信号为低电平，否则为高电平。
	temp |=(1<<3);//0：禁用 TIMx_CCDAT1 寄存器的预加载功能。 支持随时对TIMx_CCDAT1寄存器进行写操作，写入的值立即生效。
	    					//1：使能 TIMx_CCDAT1 寄存器的预加载功能。 仅对预加载寄存器进行读写操作。当更新事件发生时，TIMx_CCDAT1 的值被加载到影子寄存器中。
	temp &=(~(3<<0));//00：CC1通道被配置为输出；
	TIM1->CCMOD1 =temp;

	TIM1->CCMOD2=0;

	//捕获/比较使能寄存器
	temp=TIM1->CCEN;
	temp &=~(1<<3);//捕获/比较1互补输出极性 0：OC1N高电平有效；1：OC1N低电平有效。
	temp |=(1<<2);//0：禁用 - 禁用输出 OC1N 信号。1：使能 - 使能输出 OC1N 信号。
	temp &=(~(1<<1));//捕获/比较1输出极性 0：OC1高电平有效；1：OC1低电平有效。
	temp |=(1<<0);//0：禁用 - 禁用输出 OC1 信号。1：使能 - 使能输出 OC1信号。
	TIM1->CCEN =temp;

	TIM1->CCDAT1=period>>1;//比较器CC1的比较值设置为period/2，即输出占空比为50%。

	TIM1->EVTGEN |=(1<<5);//CCUDGN - 捕获/比较事件，产生控制更新。该位由软件设置。 如果此时 TIMx_CTRL2.CCPCTL = 1，则允许更新 CCxEN、CCxNEN 和 OCxMD 位。 该位由硬件自动清零。0：无动作  1：产生一个COM事件

	/*******************pwm输出配置部分 end***********************/


	//DMA/中断使能寄存器
	temp=TIM1->DINTEN;
	temp &=(~(1<<7));//1：允许刹车中断。0：禁止刹车中断；
	temp &=(~(1<<6));//1：使能触发中断。0：禁止触发中断；
	temp &=(~(1<<5));//1：允许COM中断。0：禁止COM中断；
	temp &=(~(1<<0));//1：允许更新中断。0：禁止更新中断；
	TIM1->DINTEN =temp;

	TIM1->SMCTRL=0;//从模式控制寄存器
	TIM1->STS=0;//状态标志位
	TIM1->EVTGEN=0;//事件产生寄存器

	temp=TIM1->BKDT;
	temp &=(~(1<<14));//0：只有软件可以设置TIMx_BKDT.MOEN；1：软件设置TIMx_BKDT.MOEN； 或者如果刹车输入未激活，则在下一次更新事件发生时，硬件自动设置 TIMx_BKDT.MOEN。
	temp &=(~(1<<13));//刹车输入极性：0：刹车输入低电平有效；1：刹车输入高电平有效。
	temp &=(~(1<<12));//刹车功能使能：0：禁止刹车输入（BRK及CCS时钟失效事件）；1：开启刹车输入（BRK及CCS时钟失效事件）。
	temp &=(~(1<<11));//0：当定时器不工作时，禁止OC/OCN输出（OC/OCN使能输出信号=0）；1：当定时器不工作时，一旦CCxEN=1或CCxNEN=1，首先开启OC/OCN并输出无效电平，然后置OC/OCN使能输出信号=1。
	temp &=(~(1<<10));//0：当定时器不工作时，禁止OC/OCN输出（OC/OCN使能输出信号=0）；1：当定时器不工作时，一旦CCxEN=1 或CCxNEN=1，OC/OCN首先输出其空闲电平，然后OC/OCN使能输出信号=1。

	temp &=(~(0X03<<8));
	temp |=((0X01<<8));//锁定设置 （Lock configuration） 该位为防止软件错误而提供写保护。此处设置锁定级别为 1级。

	temp &=(~(0Xff<<0));
	temp |=(12<<0);//死区发生器设置:
												 //DTGN[7:5]=0xx => DT=DTGN[7:0] × Tdtgn，Tdtgn = TDTS；
												 //DTGN[7:5]=10x => DT=(64+DTGN[5:0]) × Tdtgn，Tdtgn = 2 × TDTS；
												 //DTGN[7:5]=110 => DT=(32+DTGN[4:0]) × Tdtgn，Tdtgn = 8 × TDTS；
												 //DTGN[7:5]=111 => DT=(32+DTGN[4:0])× Tdtgn，Tdtgn = 16 × TDTS；
	TIM1->BKDT =temp;


	TIM1->EVTGEN |=(1<<0);//产生更新事件

	TIM1->CTRL1 |=1;//0：禁止计数器；1：使能计数器。
	TIM1->BKDT |=(1<<15);//主输出使能 0：OC 和 OCN 输出被禁用或强制进入空闲状态。1：如果设置了 TIMx_CCEN.CCxEN 或 TIMx_CCEN.CCxNEN 位，则使能 OC 和 OCN输出。
}

main.c

#include "main.h"
#include "sys.h"
#include "pwm.h"



int main(void)
{
	uint8_t dir=0;
	uint16_t pwm=180;
    /* SystemInit() function has been called by startup file startup_n32g031.s */
    /* Configure the system clock to 48 MHz */
	PWMInit_ds(48-1,999);//48MHz/((48)*(999+1))=1KHz
    while (1)
    {
		//以下是呼吸灯的实例代码。
			if(pwm<150)
			{
				dir=0;
			}
			else if(pwm>850)
			{
				dir=1;
			}
			if(dir)pwm -=50;else pwm +=50;
       		Systick_delayMs(100);//延时100ms
			TIM1->CCDAT1 = pwm;//修改占空比
    }
}
