信号完整性之传输线理论（三）

一、什么是传输线

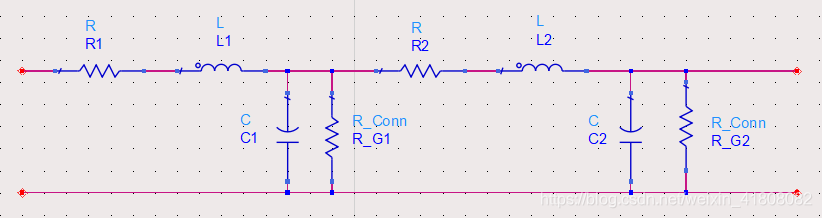

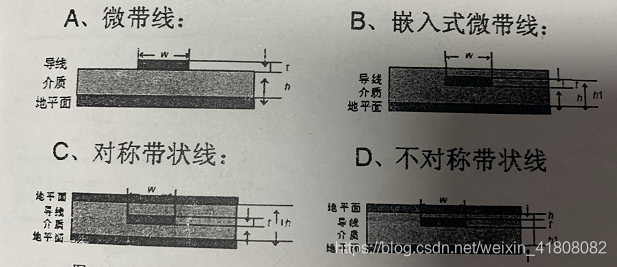

在平常的印象中大家可能认为传输线就是我们(layout)平常拉的走线，但实际并不是这样。传输线包括同轴线、多导线、PCB走线(带状线、微带线)，我们今天讨论的是PCB走线。在PCB设计中信号是有回流的，回流的信号大多都是地平面，所以大家很少关心，只要保证地平面相对完整就可以。下面有几种传输线的定义：
1.传输线可以定义为传输电流的有信号回流的信号线。当信号传输互连的电路尺寸接近信号最高频率的波长(波长计算公式如下)时，要考虑传输线效应。
2.传输线是用来引导传输电磁波能量和信息的装置。
关于不同的地平面设计，个人认为只要保证相应的模块对应相应的回流地就可以。因为不管什么模拟地、功率地或者数字地总归要回到一个大地平面。不知道大家是怎么认为的？

波长的计算公式：波长等于光速/频率
光速单位为m/s，频率单位为Hz，波长单位为m。

二、传输线的传输模式

传输模式包括许多种，不同的传输线有不同的传输模式。对于我们的PCB走线(带状线和微带线)应该是TEM波。下面是从各种资料收集到的传输模式的解释：
1.TEM波(横电磁波)：表示电场(E)和磁场(M)都与电磁波传输方向相互垂直。
2.TE波(横电波)：电场与电磁波传输方向垂直，传播方向上只有磁场分量。
3.TM波(横磁波)：磁场方向与电磁波方向垂直，传播方向上只有电场分量。
相应的图片很难找到，大家脑补一下，以后如果有相应的图片解释我会在更新。
