OpenCV笔记10：将轨迹栏（Trackbar）绑定到OpenCV窗口

本文链接：https://blog.youkuaiyun.com/weixin_41788560/article/details/96578048

本文介绍了如何使用OpenCV创建轨迹栏来实现用户交互，包括调整颜色值和切换图像模式等功能。详细讲述了cv.createTrackbar和cv.getTrackbarPos函数的使用方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、学习目标
（1）如何将轨迹栏绑定到OpenCV窗口
（2）使用Trackbar作为调色板，
（3）使用Trackbar开关将彩色图像更改为灰度图像
可以通过OpenCV轨道栏获得用户输入。
2、使用函数方法
cv.createTrackbar(‘B’, ‘image’, 0, 255, nothing)
cv.getTrackbarPos(‘B’, ‘image’)
3、程序
（1）

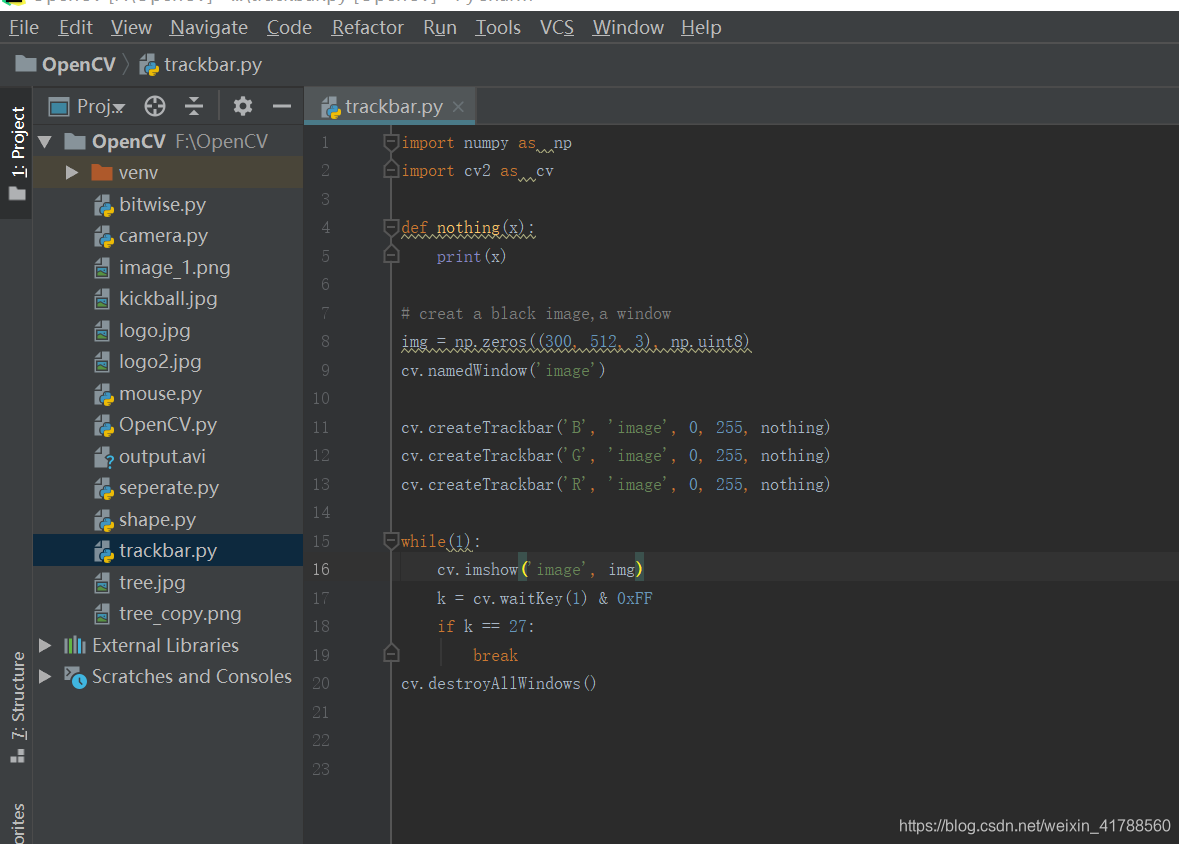

在这里插入图片描述
结果

（2）

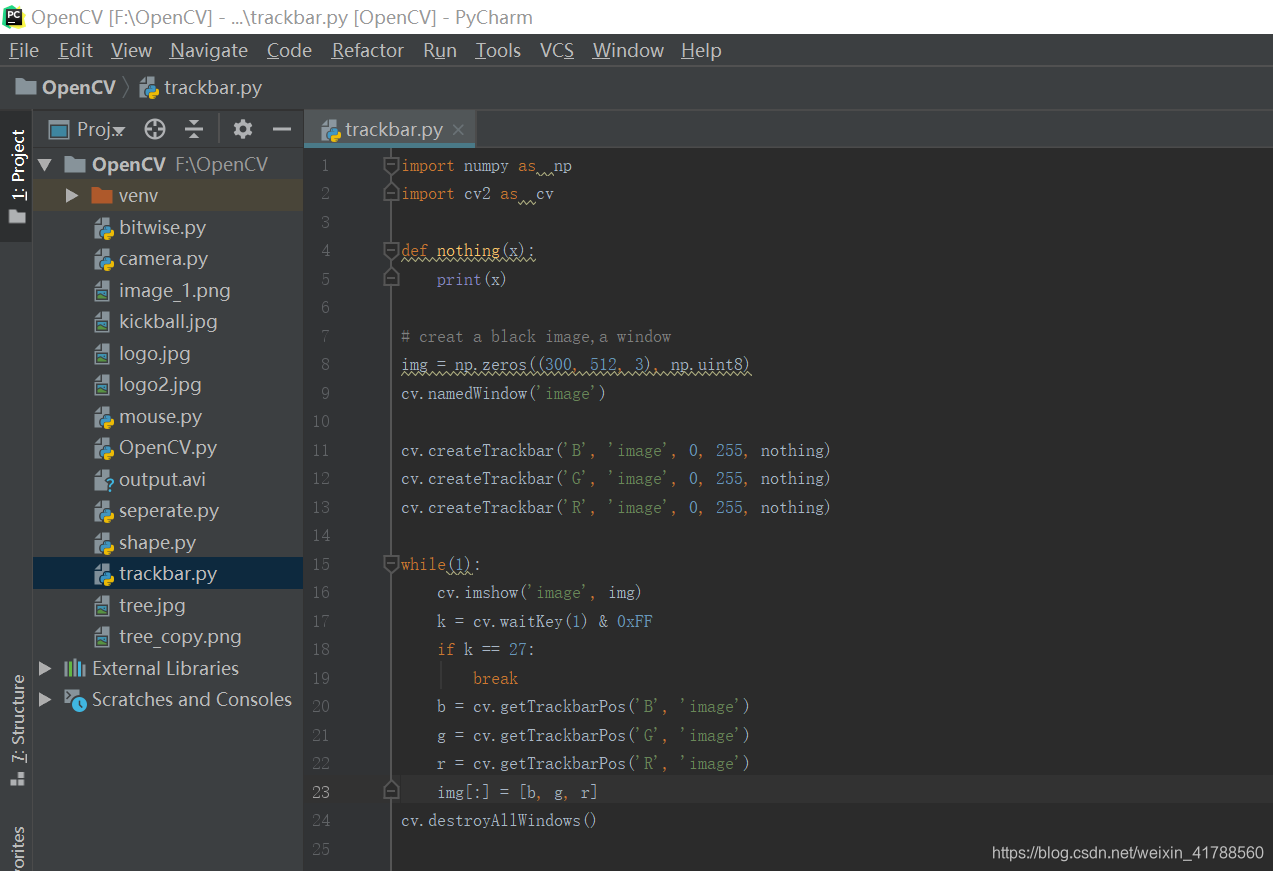

在这里插入图片描述

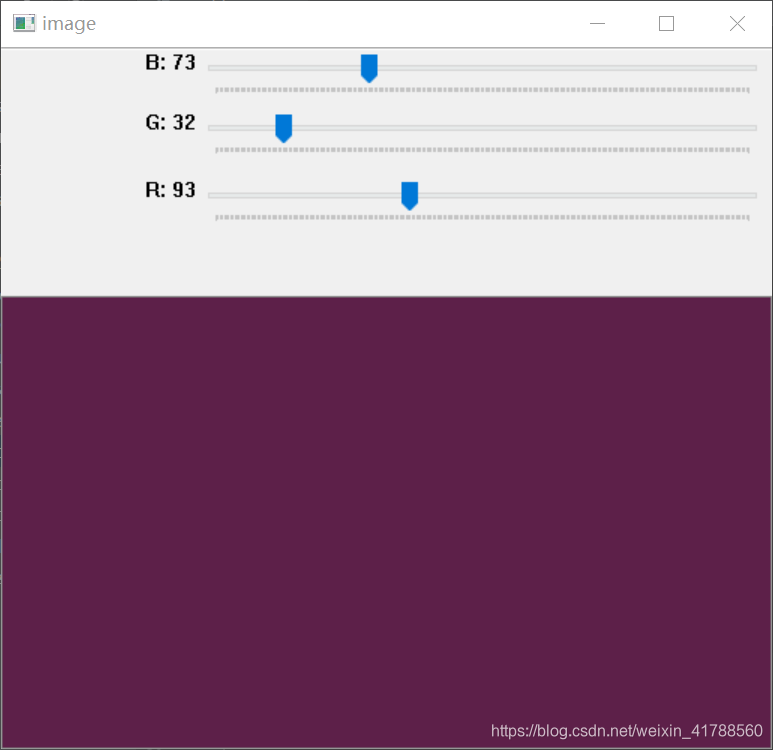

结果

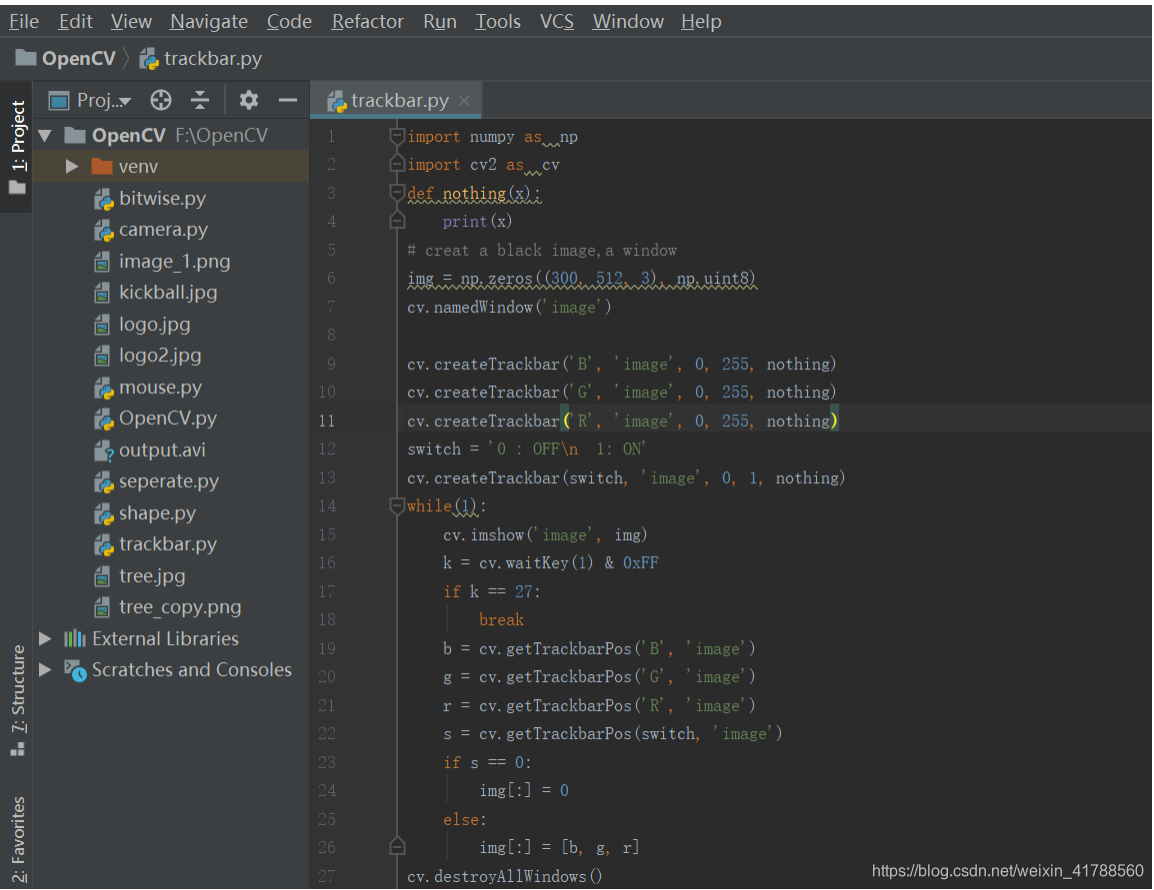

（3）

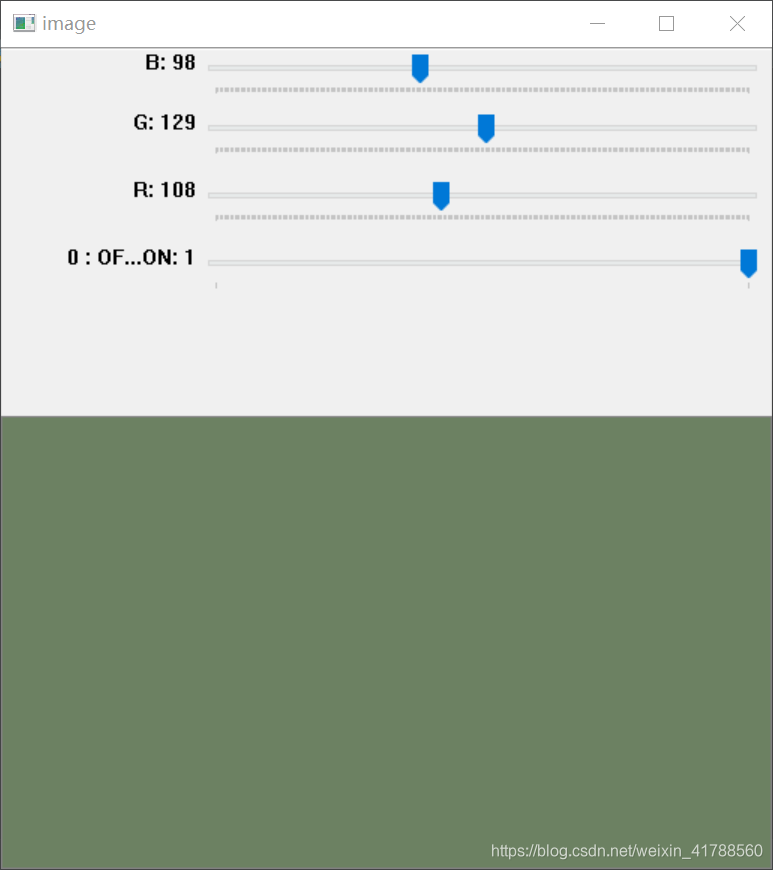

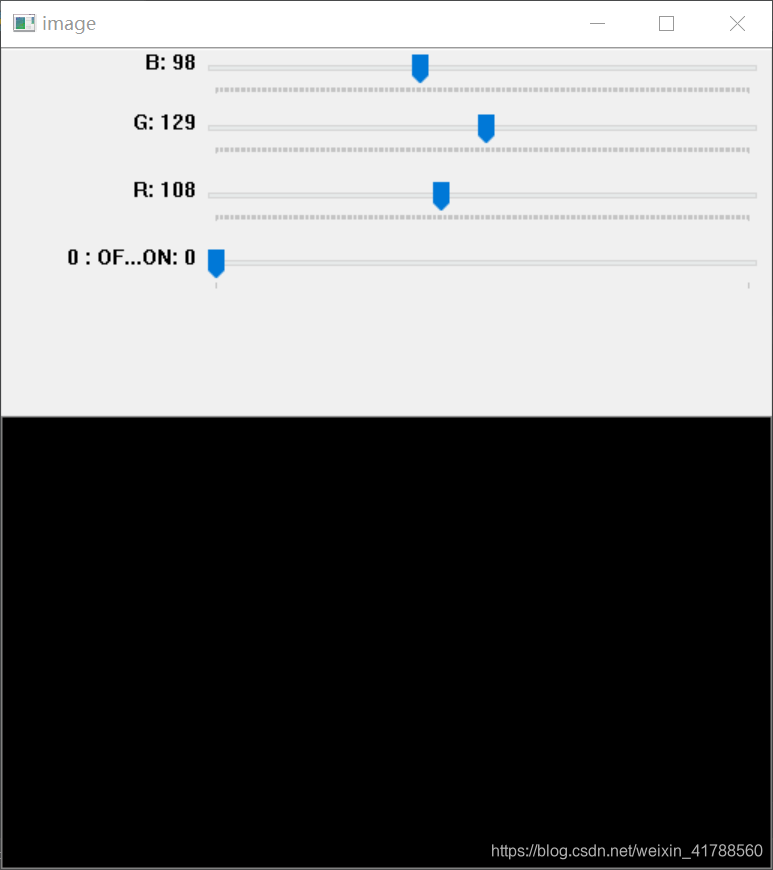

结果

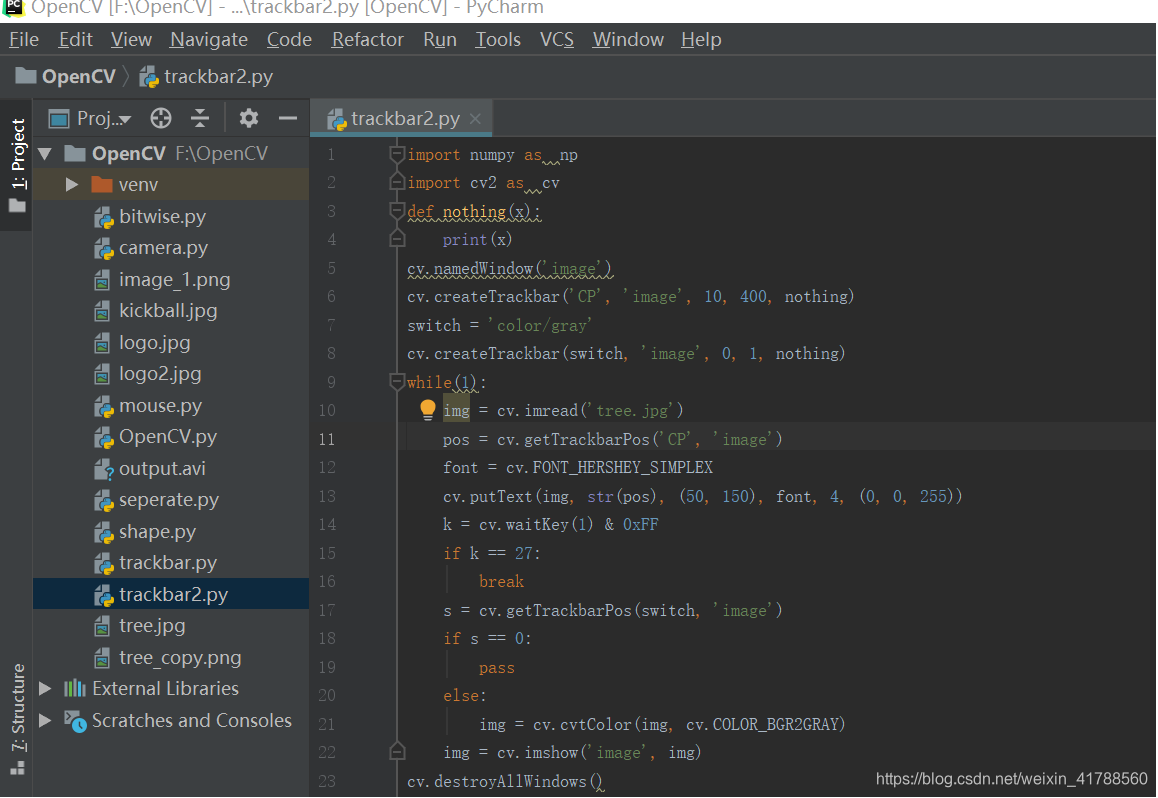

（4）

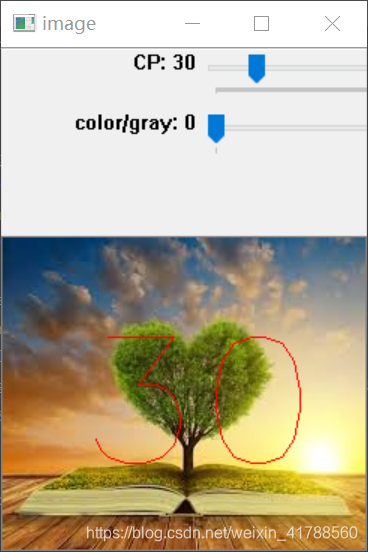

结果

函数讲解：
（1）轨迹栏作用：
（a）
窗口有一个显示颜色的窗口和三个轨道栏，用于指定B，G，R颜色。滑动轨迹栏并相应地窗口颜色更改。默认情况下，初始颜色将设置为黑色。
（b）
将其用作按钮或开关
默认情况下，OpenCV没有按钮功能。
使用轨迹栏创建了一个开关，其中应用程序仅在开关打开时有效，否则屏幕始终为黑色。
（2）
创建一个轨迹栏并将其附加到指定的窗口。

cv.CreateTrackbar(trackbarName, windowName, value, count, onChange) →
None

参数
trackbarname - 创建的跟踪栏的名称。
winname      - 将用作创建的跟踪栏的父级的窗口的名称。
value        - 指向整数变量的可选指针，该变量的值反映滑块的位置。创建后，滑块位置由此变量定义。
count        - 滑块的最大位置。最小位置始终为0。
onChange     - 指向每次滑块更改位置时要调用的函数的指针。该函数应该原型为 ，其中第一个参数是轨迹栏位置，第二个参数是用户数据（参见下一个参数）。如果回调是NULL指针，则不会调用任何回调，而只会 更新回调 。void Foo(int,void*);value
userdata     - 按原样传递给回调的用户数据。它可用于处理轨迹栏事件而无需使用全局变量。

第一个参数是轨道栏名称，
第二个参数是它所附加的窗口名称，
第三个参数是默认值，
第四个参数是最大值，
第五个参数是执行的回调函数每次轨迹栏值都会发生变化。
回调函数始终具有默认参数，即轨迹栏位置。

程序中的例子：

 cv.createTrackbar('B', 'image', 0, 255, nothing)

（3）

cv2.getTrackbarPos（ trackbarname，winname ） →RETVAL

参数
trackbarname - 轨迹栏的名称。
winname      - 作为轨迹栏父级的窗口的名称。

程序中的例子

cv.getTrackbarPos('B', 'image')
