在这里插入图片描述

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

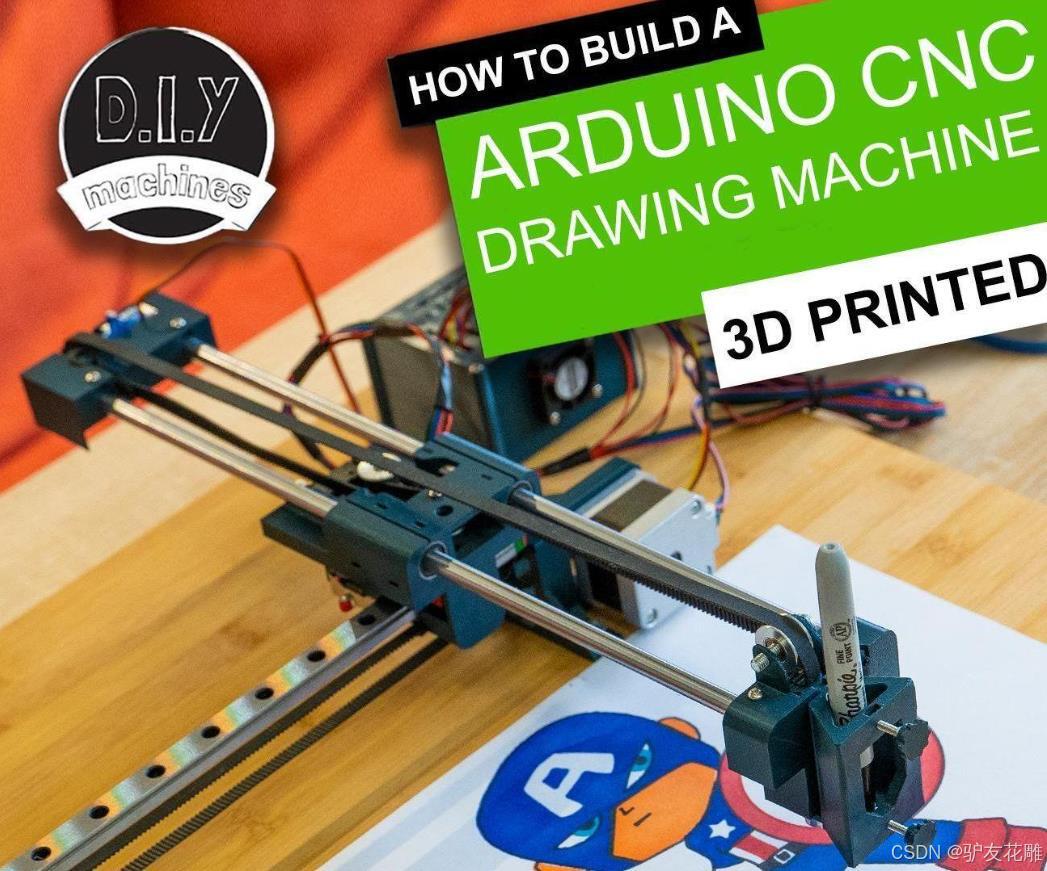

在这里插入图片描述
Arduino CNC，全称Arduino Computerized Numerical Control（Arduino计算机数字控制），是结合了Arduino开源微控制器平台与CNC（计算机数字控制）技术的系统。这种系统广泛应用于自动化加工、3D打印、机械臂控制、机器人制作以及CNC雕刻机等领域。下面是对Arduino CNC的全面详细科学解释：

一、Arduino平台概述
1、定义：Arduino是一个开源的硬件和软件平台，它使得电子制作变得简单快捷。Arduino由一个可编程的微控制器（如ATmega328P）和相关电路板（如Arduino Uno）组成，通过简单的编程语言（Arduino IDE）和大量预制的库函数，用户可以轻松实现复杂的电子项目。
2、特点：
开源性：Arduino的硬件设计、软件（IDE）和参考设计都是开源的，允许用户自由修改和分发。
易用性：Arduino IDE基于C/C++语言，但提供了简化的编程接口，降低了学习门槛。
扩展性：通过各种扩展板和传感器，可以轻松扩展Arduino的功能。

二、CNC技术概述
1、定义：CNC（Computerized Numerical Control）即计算机数字控制，是一种通过预先编程的计算机程序来控制机床或其他自动化设备的运动轨迹、速度和加工参数的技术。CNC技术实现了加工过程的自动化和精确化。
2、工作原理：CNC系统通过读取存储在计算机中的程序指令，将其转换成控制机床运动的电信号，从而实现对机床的精确控制。这些程序指令通常包含了对机床各轴（如X、Y、Z轴）的位置、速度、加速度等的精确描述。

三、Arduino CNC系统
1、系统组成：
Arduino开发板：作为系统的主控制器，负责接收和处理CNC程序指令。
CNC扩展板：通常包括步进电机驱动器（如A4988）和相关的接口电路，用于将Arduino发出的控制信号转换为步进电机的驱动信号。
步进电机：作为执行机构，根据CNC程序指令实现精确的位置移动。
CNC软件：用于编写和编辑CNC程序，并将其传输到Arduino开发板中。
2、工作流程：
用户使用CNC软件编写加工程序，并将其保存到计算机中。
将加工程序通过串口或其他方式传输到Arduino开发板中。
Arduino开发板读取程序指令，并通过CNC扩展板将控制信号发送到步进电机驱动器。
步进电机驱动器将控制信号转换为步进电机的驱动电流，驱动步进电机按照程序指令进行精确的位置移动。
3、应用领域：
3D打印：控制3D打印机的打印头和平台运动。
机械臂控制：实现机械臂的精确抓取和移动。
CNC雕刻机：用于木材、塑料、金属等材料的精确雕刻和切割。
机器人制作：作为机器人的控制系统，实现机器人的自主移动和作业。

四、总结
Arduino CNC系统通过结合Arduino开源微控制器平台和CNC计算机数字控制技术，实现了加工过程的自动化和精确化。该系统具有开源性、易用性和扩展性等优点，广泛应用于3D打印、机械臂控制、CNC雕刻机等领域。随着技术的不断发展，Arduino CNC系统将在更多领域发挥重要作用。

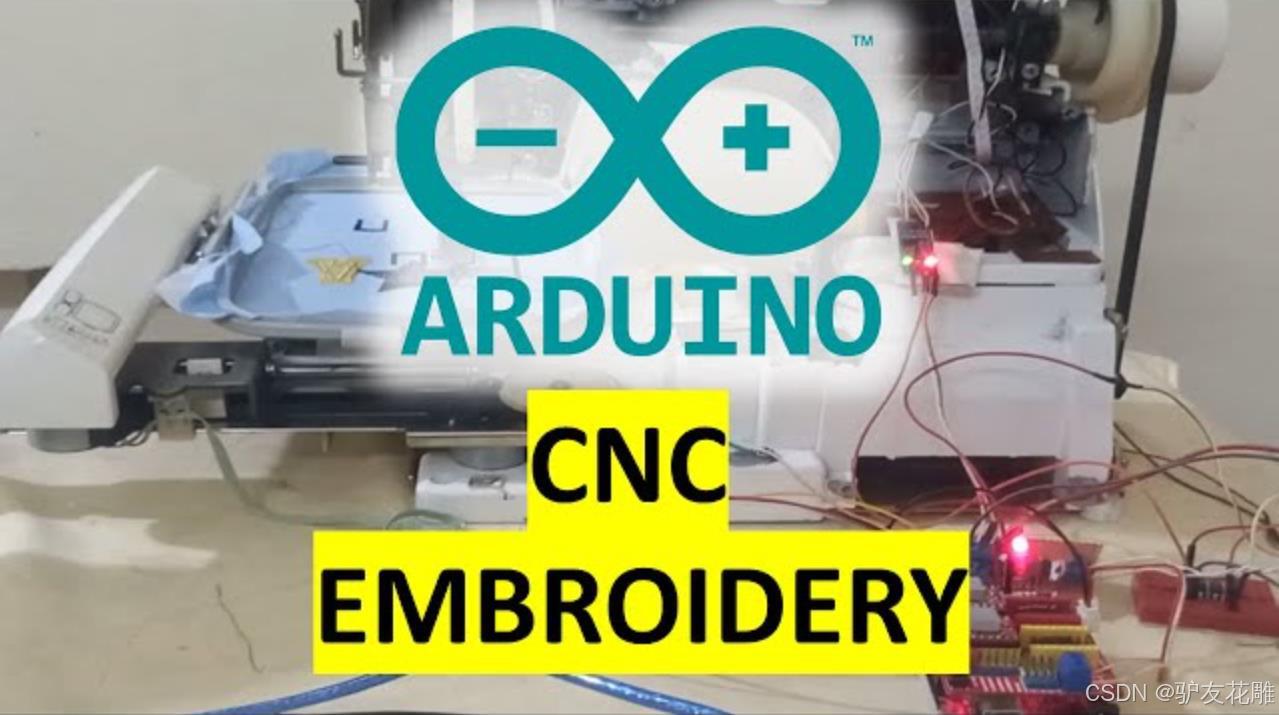

在这里插入图片描述

主要特点
三轴运动特点
高精度定位：Arduino CNC 的三轴运动系统通常搭配高精度的步进电机或伺服电机，通过精确的脉冲控制，可以实现微米级别的定位精度。这使得它能够在三维空间内准确地将刀具或执行器移动到指定位置，满足各种精密加工的需求。
多维度运动：能够在 X、Y、Z 三个坐标轴方向上独立或协同运动。这为复杂形状的加工和操作提供了可能，可以轻松实现平面加工、立体雕刻、三维打印等任务，极大地拓展了应用范围。
运动平滑性：借助合适的驱动电路和运动控制算法，三轴运动可以实现平滑的速度变化和轨迹过渡。避免了运动过程中的卡顿和冲击，保证了加工表面的质量和操作的稳定性。
随机目标生成特点
增加运动随机性：随机目标生成功能为三轴运动带来了不确定性。它可以在一定范围内随机选择目标位置，使运动轨迹不再是固定的模式，增加了系统的灵活性和多样性。
模拟复杂场景：可以模拟现实世界中一些复杂的、难以预测的运动情况。例如，在模拟机器人的探索行为、随机采样等场景中，随机目标生成能够使系统表现出更接近真实情况的运动模式。
自适应调整：根据不同的应用需求和预设条件，随机目标的生成可以进行自适应调整。例如，可以设置随机目标的范围、生成频率等参数，以满足不同场景下的特定要求。

应用场景
三轴运动应用场景
机械加工：在 CNC 铣床、车床等设备中，三轴运动可以实现对金属、木材、塑料等材料的精确加工。通过控制刀具在 X、Y、Z 方向上的运动，可以加工出各种复杂的零件和模具，如汽车零部件、航空航天零件等。
3D 打印：在 3D 打印过程中，三轴运动系统控制打印头在三维空间内移动，将材料逐层堆积，从而制造出三维物体。无论是塑料、金属还是陶瓷等材料，都可以通过这种方式进行打印。
激光雕刻：激光雕刻机利用三轴运动将激光头精确地定位到工件表面的不同位置，实现对图案、文字等的雕刻。可以在各种材料上进行精细的雕刻，如木材、亚克力、皮革等。
随机目标生成应用场景
机器人探索：在机器人的自主探索任务中，随机目标生成可以使机器人在未知环境中随机选择探索方向和目标位置。这有助于机器人更全面地了解环境，发现潜在的资源或危险，提高探索效率。
数据采样：在环境监测、生物研究等领域，需要对某个区域进行随机采样。通过随机目标生成功能，控制采样设备在一定范围内随机移动到不同位置进行采样，可以获得更具代表性的数据。
游戏与娱乐：在一些互动游戏或娱乐设备中，随机目标生成可以增加游戏的趣味性和挑战性。例如，在射击游戏中，随机生成目标的位置和移动轨迹，使玩家需要不断调整策略和瞄准方向。

需要注意的事项
三轴运动注意事项
机械结构稳定性：三轴运动系统的机械结构必须具备足够的稳定性和刚性。任何微小的振动或变形都可能影响运动的精度和稳定性，导致加工质量下降或操作失败。因此，在设计和安装机械结构时，要选择合适的材料和结构形式，并进行严格的调试和校准。
电机驱动与控制：步进电机或伺服电机的驱动和控制是三轴运动的关键。要选择合适的驱动器和控制算法，确保电机能够准确地响应控制信号，实现精确的运动控制。同时，要注意电机的散热和过载保护，避免电机损坏。
坐标系校准：在使用三轴运动系统之前，必须进行准确的坐标系校准。这包括确定坐标轴的原点、方向和单位长度等参数。任何坐标系的偏差都可能导致运动位置的错误，影响加工或操作的准确性。
随机目标生成注意事项
随机性与合理性平衡：虽然随机目标生成强调随机性，但也要保证生成的目标在一定的合理性范围内。例如，在机器人探索中，随机目标不能超出机器人的运动范围或进入危险区域。因此，需要设置合理的约束条件，确保随机目标的生成既具有随机性又符合实际需求。
系统响应与处理能力：随机目标的生成可能会导致系统的运动轨迹和任务变得复杂，对系统的响应和处理能力提出了更高的要求。要确保系统能够及时处理随机目标的生成和运动控制，避免出现卡顿或失控的情况。
数据记录与分析：在使用随机目标生成功能时，建议对生成的目标数据和系统的运动结果进行记录和分析。这有助于评估随机目标生成的效果，发现潜在的问题，并对系统进行优化和改进。

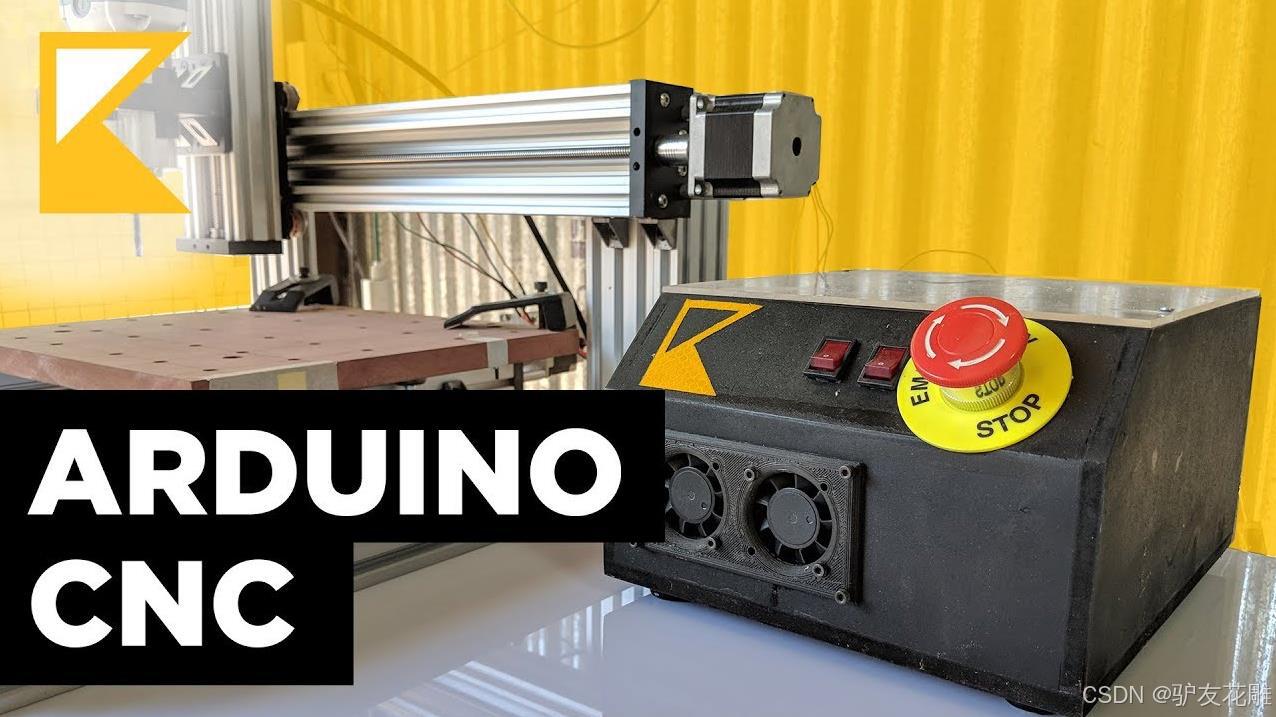

在这里插入图片描述
1、基本的三轴运动控制

#include <Stepper.h>

const int stepsPerRevolution = 200; // 每圈的步数
Stepper stepperX(stepsPerRevolution, 8, 9, 10, 11); // X 轴步进电机
Stepper stepperY(stepsPerRevolution, 4, 5, 6, 7); // Y 轴步进电机
Stepper stepperZ(stepsPerRevolution, 12, 13, 14, 15); // Z 轴步进电机

void setup() {
    Serial.begin(9600);
}

void loop() {
    moveTo(100, 100, 50); // 移动到 (100, 100, 50)
    delay(1000);
    moveTo(0, 0, 0); // 返回原点
    delay(1000);
}

void moveTo(int targetX, int targetY, int targetZ) {
    stepperX.step(targetX);
    stepperY.step(targetY);
    stepperZ.step(targetZ);
}

2、三轴运动与随机目标生成

#include <Stepper.h>

const int stepsPerRevolution = 200;
Stepper stepperX(stepsPerRevolution, 8, 9, 10, 11);
Stepper stepperY(stepsPerRevolution, 4, 5, 6, 7);
Stepper stepperZ(stepsPerRevolution, 12, 13, 14, 15);

void setup() {
    Serial.begin(9600);
    randomSeed(analogRead(0)); // 初始化随机种子
}

void loop() {
    int targetX = random(-100, 100); // 生成随机 X 坐标
    int targetY = random(-100, 100); // 生成随机 Y 坐标
    int targetZ = random(0, 100); // 生成随机 Z 坐标

    moveTo(targetX, targetY, targetZ); // 移动到随机目标
    delay(1000);
}

void moveTo(int targetX, int targetY, int targetZ) {
    stepperX.step(targetX);
    stepperY.step(targetY);
    stepperZ.step(targetZ);
}

3、三轴运动与随机目标生成（带平滑过渡）

#include <Stepper.h>

const int stepsPerRevolution = 200;
Stepper stepperX(stepsPerRevolution, 8, 9, 10, 11);
Stepper stepperY(stepsPerRevolution, 4, 5, 6, 7);
Stepper stepperZ(stepsPerRevolution, 12, 13, 14, 15);

void setup() {
    Serial.begin(9600);
    randomSeed(analogRead(0));
}

void loop() {
    int targetX = random(-100, 100);
    int targetY = random(-100, 100);
    int targetZ = random(0, 100);

    moveTo(targetX, targetY, targetZ); // 移动到随机目标
    delay(1000);
}

void moveTo(int targetX, int targetY, int targetZ) {
    // 假设当前坐标为（0，0，0）
    for (int dx = 0; dx < abs(targetX); dx++) {
        stepperX.step(targetX > 0 ? 1 : -1); // 根据目标方向移动
        delay(10); // 控制速度
    }
    for (int dy = 0; dy < abs(targetY); dy++) {
        stepperY.step(targetY > 0 ? 1 : -1);
        delay(10);
    }
    for (int dz = 0; dz < abs(targetZ); dz++) {
        stepperZ.step(targetZ > 0 ? 1 : -1);
        delay(10);
    }
}

要点解读
三轴运动控制：
所有示例都展示了如何控制 CNC 机器的三轴（X、Y、Z）运动。通过步进电机的控制，能够实现精确的位置移动。
随机目标生成：
示例 2 和示例 3 中使用 random() 函数生成随机的目标坐标。通过设置范围，可以灵活控制目标点的生成，适用于需要随机运动路径的场景。
平滑过渡运动：
示例 3 中实现了平滑过渡的运动方式，通过逐步移动到目标位置，避免了突然的加速和减速，减少了对机械结构的冲击，提升了运动的稳定性。
延迟控制：
通过在步进电机的每一步之间添加延迟，可以控制运动速度。这种方法简单易用，但在更复杂的应用中，可能需要更精确的速度控制算法。
随机种子初始化：
在示例中使用 randomSeed(analogRead(0)) 来初始化随机数生成器，以确保每次运行程序时生成的随机数序列不同。这使得目标生成更加多样化。

在这里插入图片描述

4、三轴随机运动

#include <AccelStepper.h>

#define STEP_PIN_X 3
#define DIR_PIN_X 4
#define STEP_PIN_Y 5
#define DIR_PIN_Y 6
#define STEP_PIN_Z 7
#define DIR_PIN_Z 8

AccelStepper stepperX(1, STEP_PIN_X, DIR_PIN_X);
AccelStepper stepperY(1, STEP_PIN_Y, DIR_PIN_Y);
AccelStepper stepperZ(1, STEP_PIN_Z, DIR_PIN_Z);

void setup() {
    Serial.begin(9600);
    stepperX.setMaxSpeed(500);
    stepperX.setAcceleration(200);
    stepperY.setMaxSpeed(500);
    stepperY.setAcceleration(200);
    stepperZ.setMaxSpeed(500);
    stepperZ.setAcceleration(200);
}

void loop() {
    // 生成随机目标位置
    long targetX = random(-1000, 1000); // X轴目标位置
    long targetY = random(-1000, 1000); // Y轴目标位置
    long targetZ = random(0, 500); // Z轴目标位置

    // 移动到随机目标位置
    moveToTarget(targetX, targetY, targetZ);
    delay(2000); // 等待2秒
}

void moveToTarget(long x, long y, long z) {
    stepperX.moveTo(x);
    stepperY.moveTo(y);
    stepperZ.moveTo(z);

    while (stepperX.distanceToGo() != 0 || stepperY.distanceToGo() != 0 || stepperZ.distanceToGo() != 0) {
        stepperX.run();
        stepperY.run();
        stepperZ.run();
    }
}

要点解读：
三轴控制：使用AccelStepper库控制三轴（X、Y、Z）步进电机，实现多维运动。
随机目标生成：通过random()函数生成随机目标位置，增加运动的随机性。
非阻塞运动控制：使用run()方法实现非阻塞运动，确保电机在移动时保持响应性。
简单易用：代码结构清晰，易于理解，适合初学者学习。
可扩展性：可以根据需求调整随机范围或增加更多功能。

5、带有目标回归的三轴运动

#include <AccelStepper.h>

#define STEP_PIN_X 3
#define DIR_PIN_X 4
#define STEP_PIN_Y 5
#define DIR_PIN_Y 6
#define STEP_PIN_Z 7
#define DIR_PIN_Z 8

AccelStepper stepperX(1, STEP_PIN_X, DIR_PIN_X);
AccelStepper stepperY(1, STEP_PIN_Y, DIR_PIN_Y);
AccelStepper stepperZ(1, STEP_PIN_Z, DIR_PIN_Z);

long lastX = 0, lastY = 0, lastZ = 0;

void setup() {
    Serial.begin(9600);
    stepperX.setMaxSpeed(500);
    stepperX.setAcceleration(200);
    stepperY.setMaxSpeed(500);
    stepperY.setAcceleration(200);
    stepperZ.setMaxSpeed(500);
    stepperZ.setAcceleration(200);
}

void loop() {
    // 生成随机目标位置
    long targetX = random(-1000, 1000);
    long targetY = random(-1000, 1000);
    long targetZ = random(0, 500);

    // 移动到随机目标位置
    moveToTarget(targetX, targetY, targetZ);
    delay(2000); // 等待2秒

    // 回到上一个目标位置
    moveToTarget(lastX, lastY, lastZ);
    delay(2000); // 等待2秒

    // 更新最后目标位置
    lastX = targetX;
    lastY = targetY;
    lastZ = targetZ;
}

void moveToTarget(long x, long y, long z) {
    stepperX.moveTo(x);
    stepperY.moveTo(y);
    stepperZ.moveTo(z);

    while (stepperX.distanceToGo() != 0 || stepperY.distanceToGo() != 0 || stepperZ.distanceToGo() != 0) {
        stepperX.run();
        stepperY.run();
        stepperZ.run();
    }
}

要点解读：
目标回归功能：在移动到随机目标后，返回到上一个目标位置，便于观察运动轨迹。
三轴控制：同样使用AccelStepper库控制三轴电机的运动。
随机目标生成：维持随机性，通过random()函数生成目标位置。
非阻塞运动控制：继续使用非阻塞的run()方法，保证运动过程中的实时响应。
状态更新：程序中更新最后目标位置，便于后续运动的控制。

6、带有用户输入的随机目标生成

#include <AccelStepper.h>

#define STEP_PIN_X 3
#define DIR_PIN_X 4
#define STEP_PIN_Y 5
#define DIR_PIN_Y 6
#define STEP_PIN_Z 7
#define DIR_PIN_Z 8

AccelStepper stepperX(1, STEP_PIN_X, DIR_PIN_X);
AccelStepper stepperY(1, STEP_PIN_Y, DIR_PIN_Y);
AccelStepper stepperZ(1, STEP_PIN_Z, DIR_PIN_Z);

void setup() {
    Serial.begin(9600);
    stepperX.setMaxSpeed(500);
    stepperX.setAcceleration(200);
    stepperY.setMaxSpeed(500);
    stepperY.setAcceleration(200);
    stepperZ.setMaxSpeed(500);
    stepperZ.setAcceleration(200);
}

void loop() {
    if (Serial.available()) {
        String command = Serial.readStringUntil('\n');
        if (command == "move") {
            // 生成随机目标位置
            long targetX = random(-1000, 1000);
            long targetY = random(-1000, 1000);
            long targetZ = random(0, 500);

            // 移动到随机目标位置
            moveToTarget(targetX, targetY, targetZ);
            delay(2000); // 等待2秒
        }
    }
}

void moveToTarget(long x, long y, long z) {
    stepperX.moveTo(x);
    stepperY.moveTo(y);
    stepperZ.moveTo(z);

    while (stepperX.distanceToGo() != 0 || stepperY.distanceToGo() != 0 || stepperZ.distanceToGo() != 0) {
        stepperX.run();
        stepperY.run();
        stepperZ.run();
    }
}

要点解读：
用户输入控制：通过串口输入命令move来触发随机目标生成和运动，增强互动性。
三轴控制：继续使用AccelStepper库控制电机，实现三维空间的移动。
随机目标生成：保持随机性，生成目标位置并进行移动。
非阻塞运动控制：使用非阻塞的run()方法保持响应性。
简单易用：代码结构清晰，便于用户进行操作和测试。

总结
以上示例展示了如何使用Arduino控制三轴运动并生成随机目标。关键要点包括：
三轴控制：通过AccelStepper库控制多轴步进电机，实现复杂运动。
随机目标生成：使用random()函数生成随机位置，增加运动的多样性。
非阻塞运动控制：确保电机在运动过程中不阻塞主循环，保持系统响应性。
用户输入支持：允许用户通过串口输入主动控制运动，提升互动体验。
简单易用：代码结构清晰，适合初学者学习和扩展。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
