【花雕学编程】Arduino CNC 之路径绘图与循环运动

在这里插入图片描述

Arduino是一个开放源码的电子原型平台,它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板,它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的,你可以使用Arduino IDE(集成开发环境)来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区,你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是:
1、开放源码:Arduino的硬件和软件都是开放源码的,你可以自由地修改、复制和分享它们。
2、易用:Arduino的硬件和软件都是为初学者和非专业人士设计的,你可以轻松地上手和使用它们。
3、便宜:Arduino的硬件和软件都是非常经济的,你可以用很低的成本来实现你的想法。
4、多样:Arduino有多种型号和版本,你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新:Arduino可以让你用电子的方式来表达你的创意和想象,你可以用Arduino来制作各种有趣和有用的项目,如机器人、智能家居、艺术装置等。

在这里插入图片描述
Arduino CNC,全称Arduino Computerized Numerical Control(Arduino计算机数字控制),是结合了Arduino开源微控制器平台与CNC(计算机数字控制)技术的系统。这种系统广泛应用于自动化加工、3D打印、机械臂控制、机器人制作以及CNC雕刻机等领域。下面是对Arduino CNC的全面详细科学解释:

一、Arduino平台概述
1、定义:Arduino是一个开源的硬件和软件平台,它使得电子制作变得简单快捷。Arduino由一个可编程的微控制器(如ATmega328P)和相关电路板(如Arduino Uno)组成,通过简单的编程语言(Arduino IDE)和大量预制的库函数,用户可以轻松实现复杂的电子项目。
2、特点:
开源性:Arduino的硬件设计、软件(IDE)和参考设计都是开源的,允许用户自由修改和分发。
易用性:Arduino IDE基于C/C++语言,但提供了简化的编程接口,降低了学习门槛。
扩展性:通过各种扩展板和传感器,可以轻松扩展Arduino的功能。

二、CNC技术概述
1、定义:CNC(Computerized Numerical Control)即计算机数字控制,是一种通过预先编程的计算机程序来控制机床或其他自动化设备的运动轨迹、速度和加工参数的技术。CNC技术实现了加工过程的自动化和精确化。
2、工作原理:CNC系统通过读取存储在计算机中的程序指令,将其转换成控制机床运动的电信号,从而实现对机床的精确控制。这些程序指令通常包含了对机床各轴(如X、Y、Z轴)的位置、速度、加速度等的精确描述。

三、Arduino CNC系统
1、系统组成:
Arduino开发板:作为系统的主控制器,负责接收和处理CNC程序指令。
CNC扩展板:通常包括步进电机驱动器(如A4988)和相关的接口电路,用于将Arduino发出的控制信号转换为步进电机的驱动信号。
步进电机:作为执行机构,根据CNC程序指令实现精确的位置移动。
CNC软件:用于编写和编辑CNC程序,并将其传输到Arduino开发板中。
2、工作流程:
用户使用CNC软件编写加工程序,并将其保存到计算机中。
将加工程序通过串口或其他方式传输到Arduino开发板中。
Arduino开发板读取程序指令,并通过CNC扩展板将控制信号发送到步进电机驱动器。
步进电机驱动器将控制信号转换为步进电机的驱动电流,驱动步进电机按照程序指令进行精确的位置移动。
3、应用领域:
3D打印:控制3D打印机的打印头和平台运动。
机械臂控制:实现机械臂的精确抓取和移动。
CNC雕刻机:用于木材、塑料、金属等材料的精确雕刻和切割。
机器人制作:作为机器人的控制系统,实现机器人的自主移动和作业。

四、总结
Arduino CNC系统通过结合Arduino开源微控制器平台和CNC计算机数字控制技术,实现了加工过程的自动化和精确化。该系统具有开源性、易用性和扩展性等优点,广泛应用于3D打印、机械臂控制、CNC雕刻机等领域。随着技术的不断发展,Arduino CNC系统将在更多领域发挥重要作用。

在这里插入图片描述

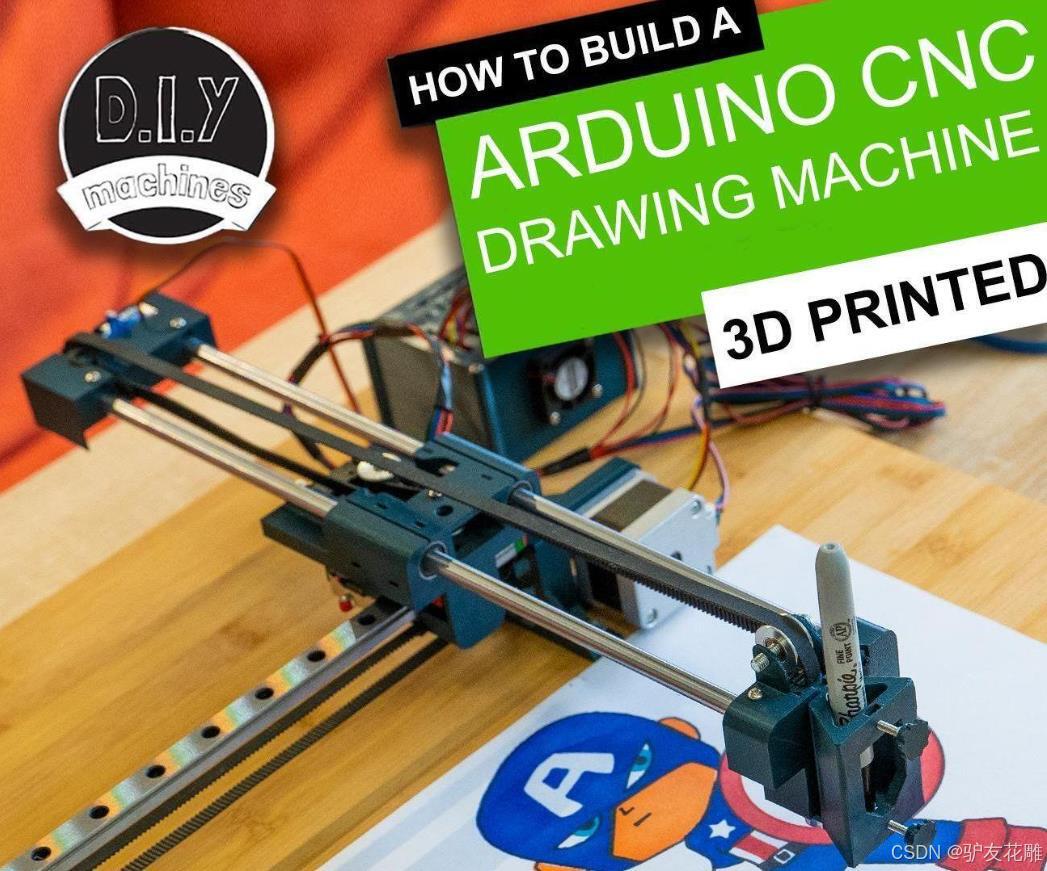

在 Arduino CNC(计算机数控)系统中,路径绘图与循环运动是实现精确控制和高效加工的基本功能。路径绘图涉及到刀具沿特定路径的移动,而循环运动则是指在一定路径上进行重复运动的能力。以下是对这一主题的详细解释,包括其主要特点、应用场景以及需要注意的事项。

主要特点
路径绘图
精确控制:
路径绘图允许 CNC 系统精确控制刀具沿预定轨迹移动,确保加工或绘图的高精度。
灵活性:
路径可以是直线、曲线或复杂形状,支持多种路径规划算法,适应不同的加工需求。
多轴协同:
支持多轴同时运动,能够在三维空间中实现复杂的路径绘制,提高加工效率。
实时反馈:
系统能够根据传感器反馈实时调整刀具的位置,确保路径的准确性和稳定性。
循环运动
高效重复性:
循环运动允许刀具在相同路径上进行多次运动,适用于需要高重复性和一致性的加工任务,如批量生产。
节省时间:
通过设定循环次数和参数,能够有效减少人工干预,提高生产效率。
便于编程:
循环运动的指令通常较为简单,便于用户编写和修改程序。
适应性强:
可根据不同的加工需求灵活调整循环参数,如进给速度、切削深度等。

应用场景
CNC 加工:
在 CNC 铣床、激光切割机等设备中,路径绘图和循环运动广泛应用于零件加工,确保高精度和高效率。
3D 打印:
在 3D 打印中,路径绘图用于控制喷头的移动,而循环运动则用于实现多层打印,提高打印质量。
激光雕刻:
在激光雕刻机中,路径绘图控制激光头的运动,循环运动则用于重复雕刻相同的图案,降低生产成本。
自动化装配:
在自动化生产线中,路径绘图和循环运动用于精确的部件定位和组装,提高生产效率。
艺术创作:
在艺术创作中,路径绘图能够实现复杂的图案绘制,而循环运动则可用于重复图案的创作。

注意事项
路径规划:
在进行路径绘图时,需合理规划刀具的运动路径,避免出现急剧变化导致的机械损坏或加工失败。
参数设置:
循环运动的参数(如速度、切削深度等)需根据材料特性和加工方式进行调整,以避免因参数不当导致的加工质量下降。
机械限位:
在设计路径和循环运动时,需确保运动范围在机械限位内,避免超出限位导致设备受损。
系统调试:
在实际应用前,进行充分的系统调试,确保路径绘图和循环运动的指令执行准确无误。
安全性考虑:
在进行循环运动时,需注意安全性,避免因设备故障或程序错误导致的意外事故。

总结
路径绘图与循环运动在 Arduino CNC 系统中为实现高效、精确的加工提供了基础功能。通过合理的设计与实现,开发者可以在 CNC 加工、3D 打印、激光雕刻等多种应用中获得良好的效果。在实际开发过程中,应关注路径规划、参数设置及系统调试等因素,以确保系统的稳定性和加工质量。通过有效的实现,这些功能将为 CNC 应用提供强大的支持。

在这里插入图片描述

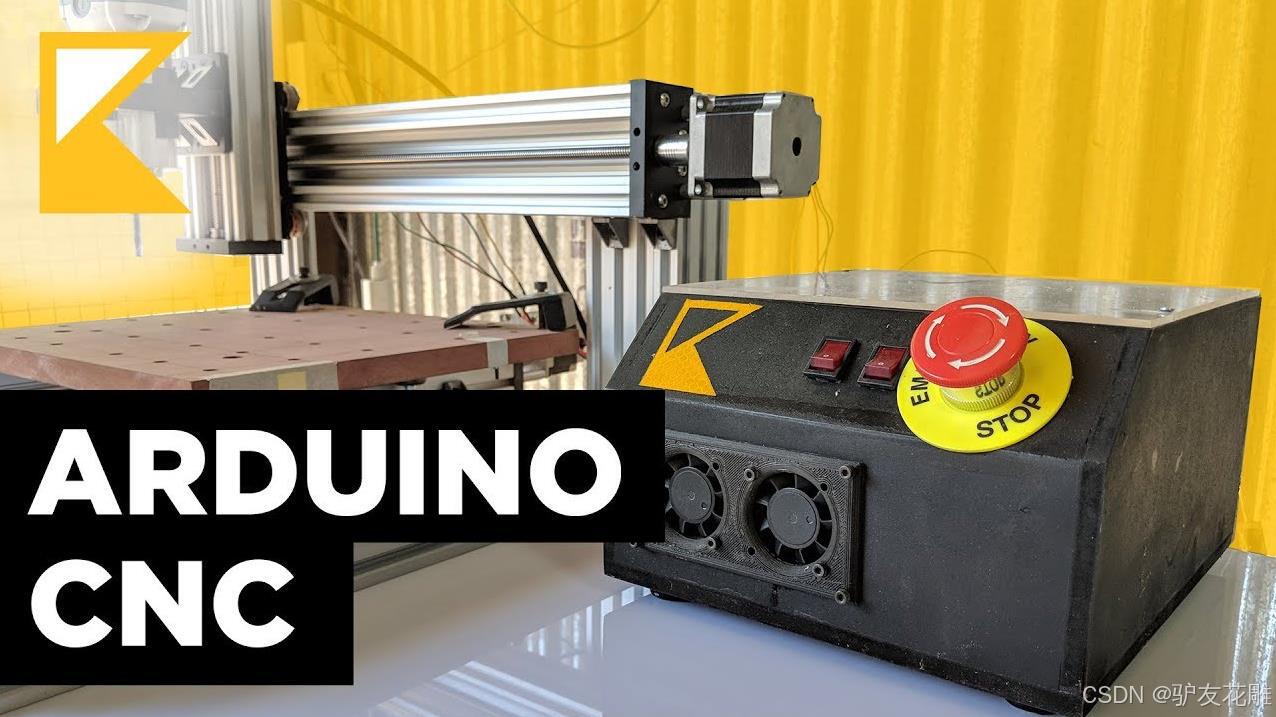

1、简单路径绘图

#include <AccelStepper.h>

#define MotorInterfaceType 1
AccelStepper stepperX(MotorInterfaceType, 2, 3); // X轴步进电机
AccelStepper stepperY(MotorInterfaceType, 4, 5); // Y轴步进电机

void setup() {
    Serial.begin(9600);
    stepperX.setMaxSpeed(100);
    stepperY.setMaxSpeed(100);
    stepperX.setAcceleration(50);
    stepperY.setAcceleration(50);
}

void loop() {
    drawSquare();
    delay(2000); // 绘制完成后暂停
}

void drawSquare() {
    for (int i = 0; i < 4; i++) {
        moveTo(100, 0);    // 向右移动100单位
        moveTo(0, 100);    // 向上移动100单位
        moveTo(-100, 0);   // 向左移动100单位
        moveTo(0, -100);   // 向下移动100单位
    }
}

void moveTo(float x, float y) {
    stepperX.moveTo(stepperX.currentPosition() + x);
    stepperY.moveTo(stepperY.currentPosition() + y);

    while (stepperX.distanceToGo() != 0 || stepperY.distanceToGo() != 0) {
        stepperX.run();
        stepperY.run();
    }
}

2、循环运动路径

#include <AccelStepper.h>

#define MotorInterfaceType 1
AccelStepper stepperX(MotorInterfaceType, 2, 3);
AccelStepper stepperY(MotorInterfaceType, 4, 5);

void setup() {
    Serial.begin(9600);
    stepperX.setMaxSpeed(100);
    stepperY.setMaxSpeed(100);
    stepperX.setAcceleration(50);
    stepperY.setAcceleration(50);
}

void loop() {
    for (int i = 0; i < 5; i++) { // 重复5次
        drawCircle();
    }
    while (true); // 完成后停止
}

void drawCircle() {
    for (float angle = 0; angle < 360; angle += 5) {
        float radians = angle * (PI / 180);
        float x = 50 * cos(radians); // 半径50
        float y = 50 * sin(radians);
        moveTo(x, y);
    }
}

void moveTo(float x, float y) {
    stepperX.moveTo(stepperX.currentPosition() + x);
    stepperY.moveTo(stepperY.currentPosition() + y);

    while (stepperX.distanceToGo() != 0 || stepperY.distanceToGo() != 0) {
        stepperX.run();
        stepperY.run();
    }
}

3、复杂路径绘图与循环控制

#include <AccelStepper.h>

#define MotorInterfaceType 1
AccelStepper stepperX(MotorInterfaceType, 2, 3);
AccelStepper stepperY(MotorInterfaceType, 4, 5);

void setup() {
    Serial.begin(9600);
    stepperX.setMaxSpeed(100);
    stepperY.setMaxSpeed(100);
    stepperX.setAcceleration(50);
    stepperY.setAcceleration(50);
}

void loop() {
    drawComplexPath();
    delay(2000); // 绘制完成后暂停
}

void drawComplexPath() {
    moveTo(0, 0);  // 起始点
    moveTo(100, 100);
    moveTo(-100, 100);
    moveTo(-100, -100);
    moveTo(100, -100);
    moveTo(0, 0);  // 回到起始点
}

void moveTo(float x, float y) {
    stepperX.moveTo(stepperX.currentPosition() + x);
    stepperY.moveTo(stepperY.currentPosition() + y);

    while (stepperX.distanceToGo() != 0 || stepperY.distanceToGo() != 0) {
        stepperX.run();
        stepperY.run();
    }
}

要点解读
简单路径绘图:
案例 1 实现了一个简单的正方形绘图功能。通过 drawSquare() 函数,电机依次移动到正方形的四个顶点。使用 moveTo() 方法保证电机移动到目标位置时的平滑性。
循环运动路径:
案例 2 展示了如何绘制一个圆形路径。通过 drawCircle() 函数,利用三角函数计算圆上每个点的坐标,并通过 moveTo() 实现连续运动。循环运动通过外层 for 循环实现,使得圆形路径绘制多次。
复杂路径绘图与循环控制:
案例 3 实现了更复杂的路径绘制,电机按指定坐标点依次移动,最后返回起始点。这种方法可以用于绘制更复杂的图形,且通过 moveTo() 方法确保每次移动的平滑与精准。
实时控制与反馈机制:
在所有案例中,使用 run() 方法确保电机在 loop() 中实时更新位置,允许电机在接收到新指令时平稳运行。此外,用户可以通过串口监视器观察运动状态,方便调试。
扩展性:
这些案例可以根据需求进行扩展。比如,可以增加更多的运动模式、调整速度与加速度,或实现更复杂的路径算法(如贝塞尔曲线)。

在这里插入图片描述
4、基本的路径绘图

#include <AccelStepper.h>

// 定义步进电机的引脚
const int dirPinX = 3;
const int stepPinX = 2;
const int dirPinY = 5;
const int stepPinY = 4;

AccelStepper stepperX(AccelStepper::DRIVER, stepPinX, dirPinX);
AccelStepper stepperY(AccelStepper::DRIVER, stepPinY, dirPinY);

void setup() {
  Serial.begin(115200);

  // 初始化步进电机
  stepperX.setMaxSpeed(1000);
  stepperX.setAcceleration(500);
  stepperY.setMaxSpeed(1000);
  stepperY.setAcceleration(500);

  // 绘制一个矩形路径
  moveToPosition(1000, 0);
  moveToPosition(1000, 1000);
  moveToPosition(0, 1000);
  moveToPosition(0, 0);
}

void loop() {
  // 在主循环中持续运行步进电机
  stepperX.run();
  stepperY.run();
}

void moveToPosition(long x, long y) {
  stepperX.moveTo(x);
  stepperY.moveTo(y);

  while (stepperX.distanceToGo() != 0 || stepperY.distanceToGo() != 0) {
    stepperX.run();
    stepperY.run();
  }
}

要点解读:
步进电机初始化:使用AccelStepper库初始化两个步进电机,并设置最大速度和加速度。

路径绘图:通过moveToPosition函数设置步进电机的目标位置,实现路径绘图。

循环运行:在主循环中持续运行步进电机,确保电机能够执行绘图命令。

5、带有循环运动的路径绘图

#include <AccelStepper.h>

// 定义步进电机的引脚
const int dirPinX = 3;
const int stepPinX = 2;
const int dirPinY = 5;
const int stepPinY = 4;

AccelStepper stepperX(AccelStepper::DRIVER, stepPinX, dirPinX);
AccelStepper stepperY(AccelStepper::DRIVER, stepPinY, dirPinY);

void setup() {
  Serial.begin(115200);

  // 初始化步进电机
  stepperX.setMaxSpeed(1000);
  stepperX.setAcceleration(500);
  stepperY.setMaxSpeed(1000);
  stepperY.setAcceleration(500);
}

void loop() {
  // 循环绘制矩形路径
  moveToPosition(1000, 0);
  moveToPosition(1000, 1000);
  moveToPosition(0, 1000);
  moveToPosition(0, 0);
}

void moveToPosition(long x, long y) {
  stepperX.moveTo(x);
  stepperY.moveTo(y);

  while (stepperX.distanceToGo() != 0 || stepperY.distanceToGo() != 0) {
    stepperX.run();
    stepperY.run();
  }
}

要点解读:
路径绘图:通过moveToPosition函数设置步进电机的目标位置,实现路径绘图。

循环运动:在主循环中不断重复绘图命令,实现连续循环运动。

步进电机初始化:使用AccelStepper库初始化两个步进电机,并设置最大速度和加速度。

6、复杂路径绘图与循环运动

#include <AccelStepper.h>

// 定义步进电机的引脚
const int dirPinX = 3;
const int stepPinX = 2;
const int dirPinY = 5;
const int stepPinY = 4;

AccelStepper stepperX(AccelStepper::DRIVER, stepPinX, dirPinX);
AccelStepper stepperY(AccelStepper::DRIVER, stepPinY, dirPinY);

void setup() {
  Serial.begin(115200);

  // 初始化步进电机
  stepperX.setMaxSpeed(1000);
  stepperX.setAcceleration(500);
  stepperY.setMaxSpeed(1000);
  stepperY.setAcceleration(500);
}

void loop() {
  // 循环绘制复杂路径
  drawComplexPath();
}

void moveToPosition(long x, long y) {
  stepperX.moveTo(x);
  stepperY.moveTo(y);

  while (stepperX.distanceToGo() != 0 || stepperY.distanceToGo() != 0) {
    stepperX.run();
    stepperY.run();
  }
}

void drawComplexPath() {
  moveToPosition(500, 0);
  moveToPosition(1000, 500);
  moveToPosition(500, 1000);
  moveToPosition(0, 500);
  moveToPosition(500, 0); // 返回起点,完成路径闭合
}

要点解读:
复杂路径绘图:通过drawComplexPath函数定义复杂的绘图路径,并调用moveToPosition函数执行路径绘图。

循环运动:在主循环中不断重复复杂路径绘图命令,实现连续循环运动。

步进电机初始化:使用AccelStepper库初始化两个步进电机,并设置最大速度和加速度。

注意,以上案例只是为了拓展思路,仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时,您要根据自己的硬件配置、使用场景和具体需求进行调整,并多次实际测试。您还要正确连接硬件,了解所用传感器和设备的规范和特性。涉及硬件操作的代码,您要在使用前确认引脚和电平等参数的正确性和安全性。
