电阻测试基本原理

恒流测压方法、惠斯通电桥（单臂电桥）和双臂电桥方法
1 恒流测压方法

图中， r 是引线电阻与接触电阻之和；I 是程控恒流电流源； V 是具有极高输入阻抗的电压表，它对恒流电流源不产生分流作用。施加已知的恒定电流I，流过被测电阻R t，然后测量出电阻两端的电压V，当R t＞＞ r 时，根据公式Rt＝V/ I 就可算出电阻值。
2 惠斯通电桥方法

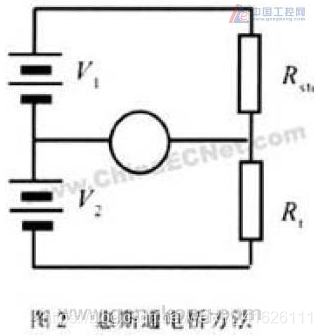

图2 中，V1，V 2 是程控恒电压源；Rstd 是标准电阻； Rt 是被测电阻；I 是电流表。当电桥平衡即流过电流表I 的电流为零时，有V1 /V2=Rstd/R t，由此可计算出Rt＝R std×V2/V1 。
3 双臂电桥方法

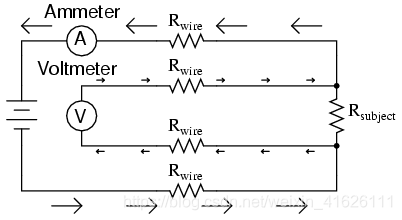

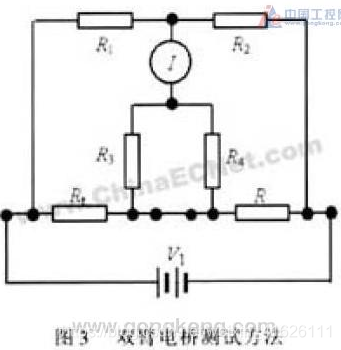

单臂电桥测量范围为10～106欧，单电桥测几欧姆的低电阻时，引线电阻和接触电阻已经不可忽略。而双臂电桥适用于10-6～102欧电阻的测量，它是改进的单臂电桥，如图3。将电桥中的中低电阻 Rt 和R 改成四端接法，并在桥路中增加两个高阻电阻R3 和R4，则大大降低了引线电阻和接触电阻的影响。 当被测电阻阻值远远大于测试引线电阻和测试探针与测试点的接触电阻时，采用图1 所示的两线测试的基本方法是可行的，并且也可以获得相当高的测试精度。
