问题：CAM 导入.rou钻孔文件时提示No header % found

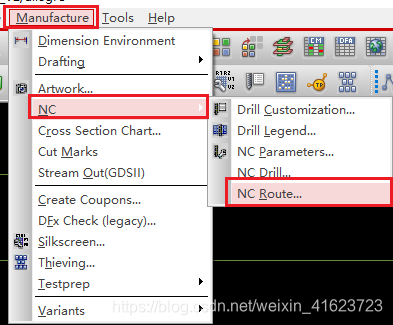

当有非标钻孔时，我们导出钻孔文件时不光要NC drill文件，还要NC Route文件
在这里插入图片描述
但是当将生成的.rou文件导入到CAM里面时提示如下信息：

网上解决方法

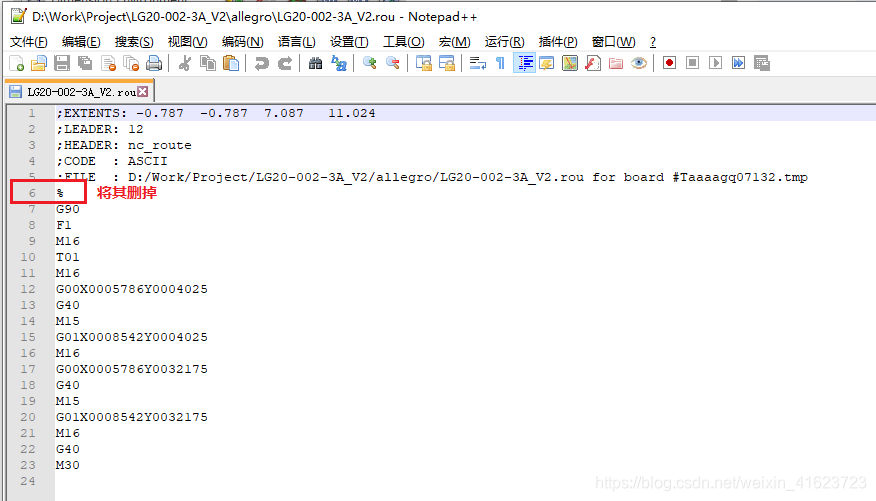

找到生成的.rou文件，用txt文件或者Notepad++，找到%并删掉

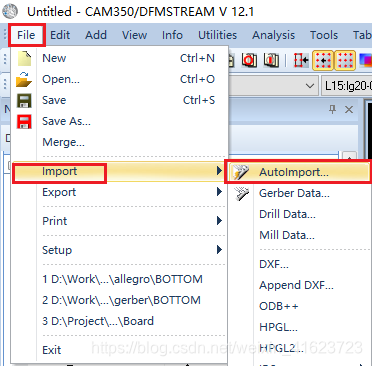

其实.rou文件不能使用AutoImport来导入，也和%没有关系

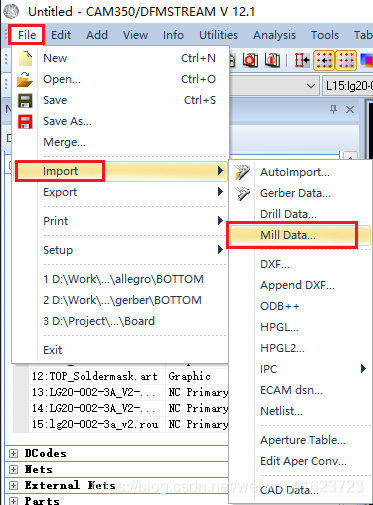

而应该单独使用Mill Data
在这里插入图片描述

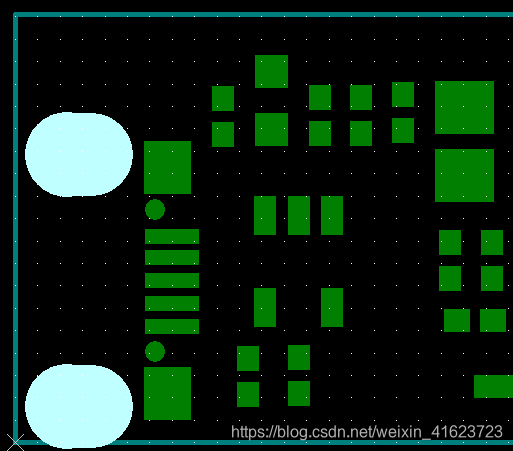

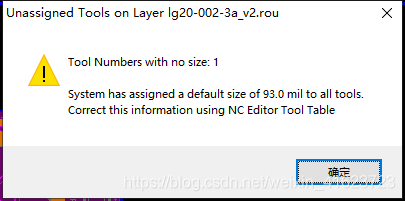

以上默认值不修改会导致显示和实际尺寸形变，而且会有如下提示：

运行结果：

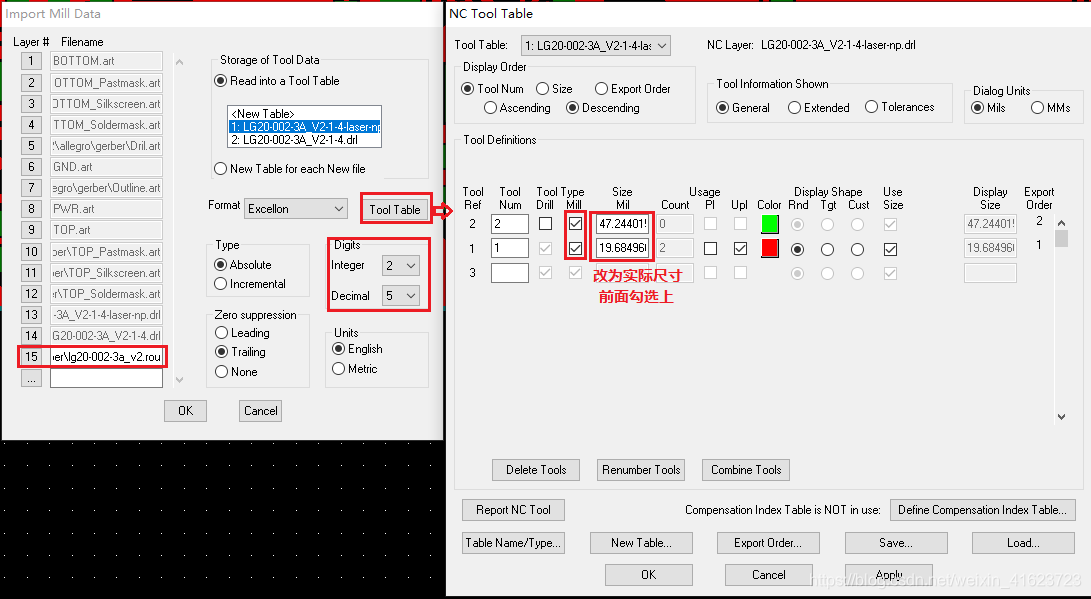

作为Micro_USB的固定脚位，这两个孔和实际的尺寸（47.244mil*19.685mil）偏差非常大，正确应该修改如下：

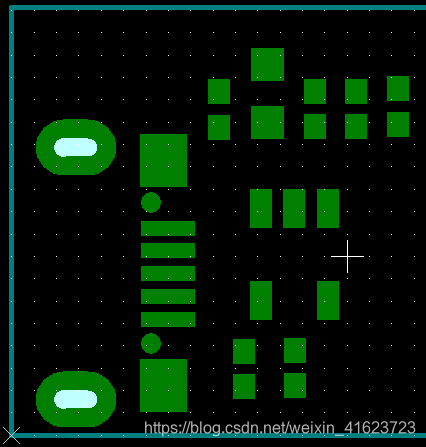

这样显示结果就对了：
在这里插入图片描述
