目的

为了更好的分析hardfault问题、代码卡在某个地方但是又不方便仿真，需要理解m3、m4的栈是怎样的，更快的定位问题。

预备知识

内核有如下寄存器：

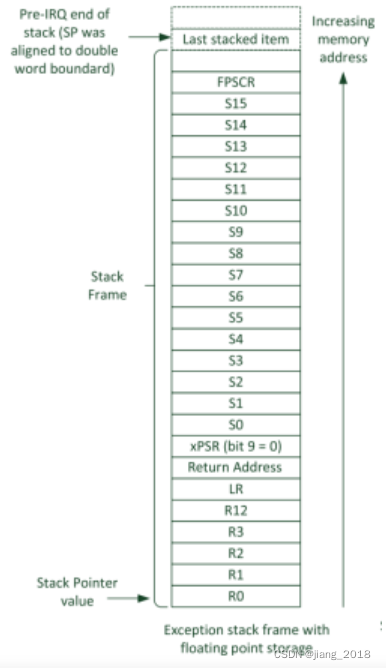

R0~R12，SP（R13），LR（R14），PC（R15），xPSR，在进入异常时内核会自动保存R0 ~ R3，R12，LR，PC，xPSR，对于m4,如果在进入异常前使用了浮点计算还会保存S0 ~ S15,FPSCR寄存器，栈帧如下
在这里插入图片描述

SP（R13）：
cortex有2个栈指针，复位后默认使用msp主栈指针，中断中使用的是msp；psp线程栈，rtos中各个任务中就是使用psp。

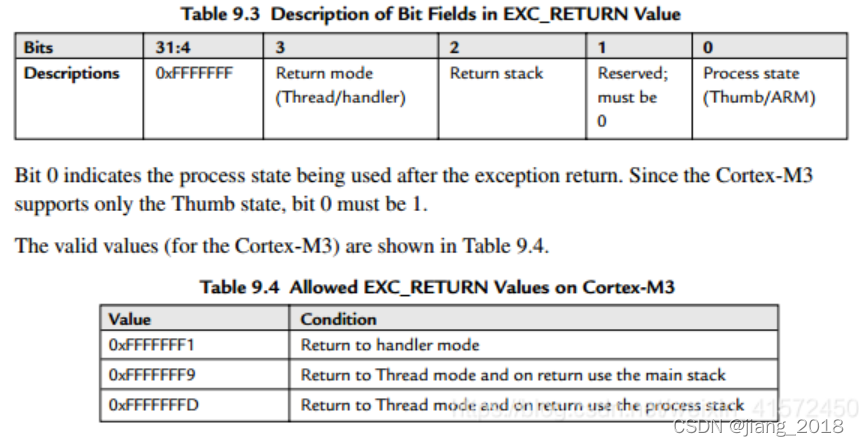

LR（R14）：
做分支时，用于保存返回地址；进入异常时用于区分当前使用的msp还是psp
在这里插入图片描述
如上LR的bit2=1则使用psp，bit2=0使用msp
并且对于m4，bit4=0则使用了fpu，bit4=1则没有使用fpu

PC（R15）：将要执行指令的地址，PC的LSB总是0，但是向PC写值时必须保证LSB=1，用以表明这是在Thumb状态下执行，如果写了0，则企图转入ARM模式，将产生fault异常

栈例子

函数调用过程中的栈

如下例子是在freertos环境，代码如下

int f3(int a,int b)
{
   a += (a+b);
   b += (a-b);
   return a+b;
}

int f2(int a,int b)
{
	int c = f3(a,b);
	c++;
	if(c>0)
		printf("%d\n",c);
	return c;
}
void f1()
{
	int c=0;
    c = f2(1,2);
	c++;
	if(c>0)
		printf("%d\n",c);
}
static  void  AppTaskStart (void *p_arg)
{
//    fault_test_by_unalign();
	f1();
    while (1) {
        LED_RUN_ON;
        vTaskDelay(500/portTICK_RATE_MS);
        LED_RUN_OFF;
        vTaskDelay(500/portTICK_RATE_MS);
    }
}

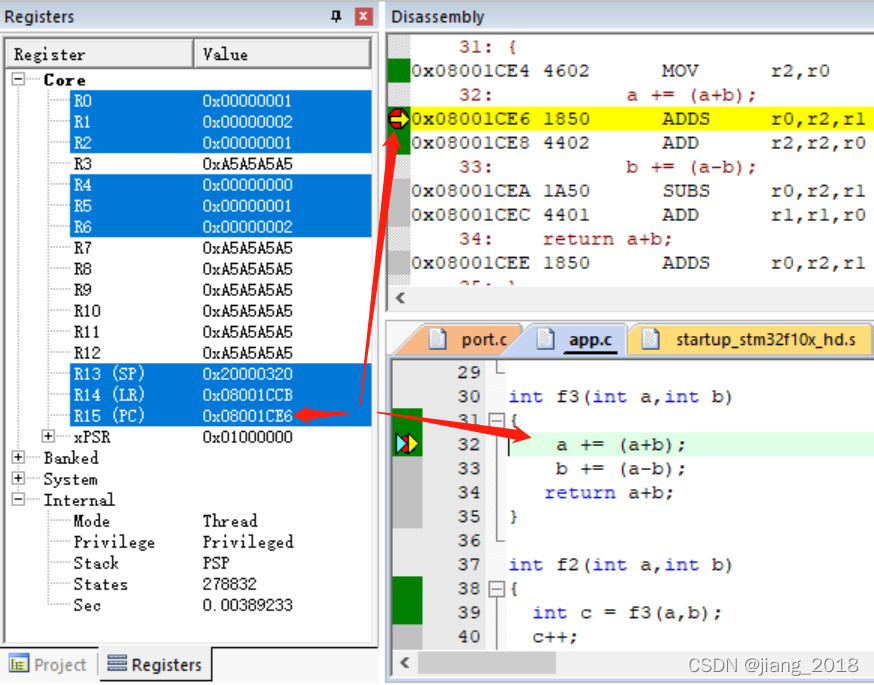

在f3第一句打断点，可以看到
在这里插入图片描述
1.pc是将要执行的指令，此时还未执行

2.函数调用关系f1–>f2–>f3,所以返回的顺序是f3–>f2–>f1

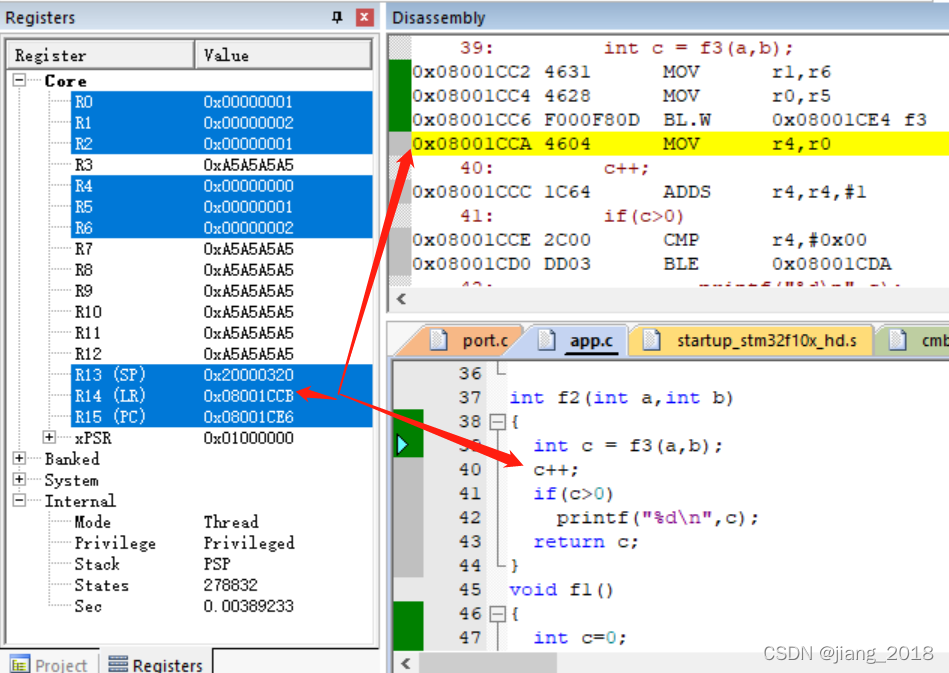

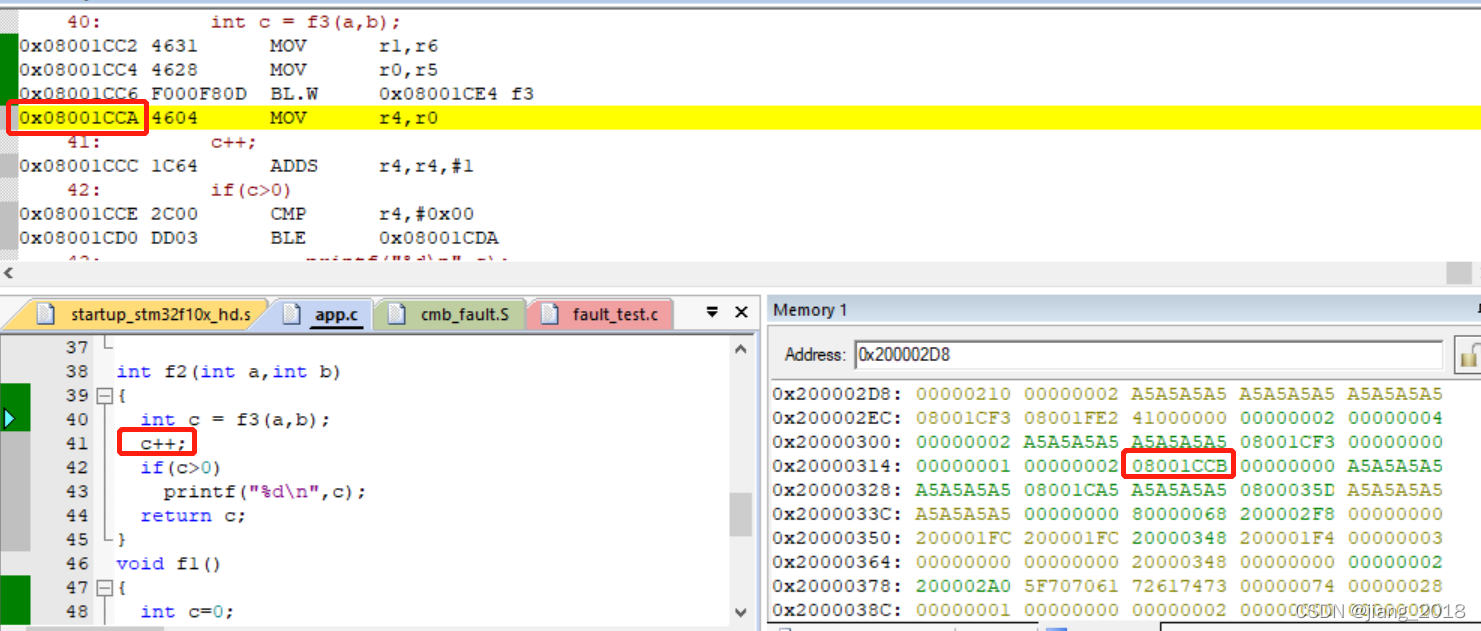

从f3返回f2
在这里插入图片描述
f3返回f2用LR寄存器值写入PC，所以实际返回地址=LR的值-1

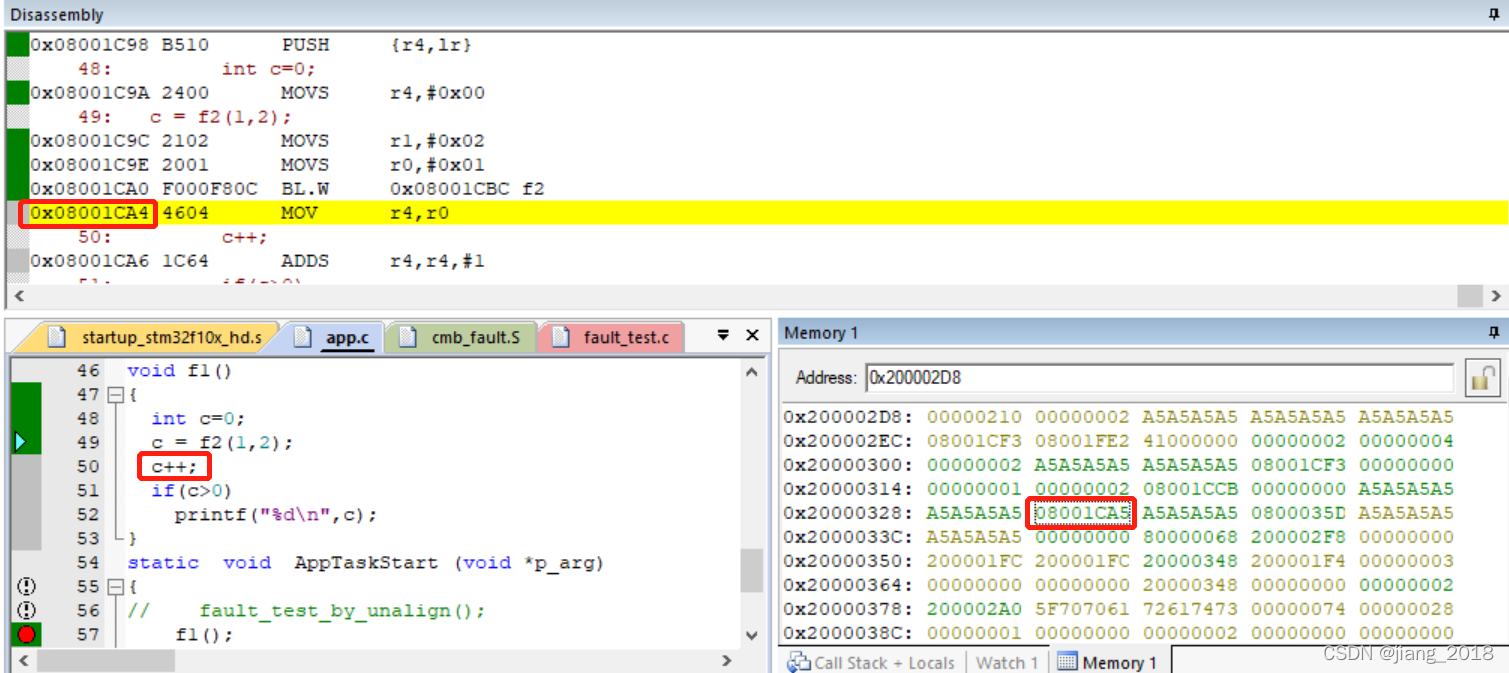

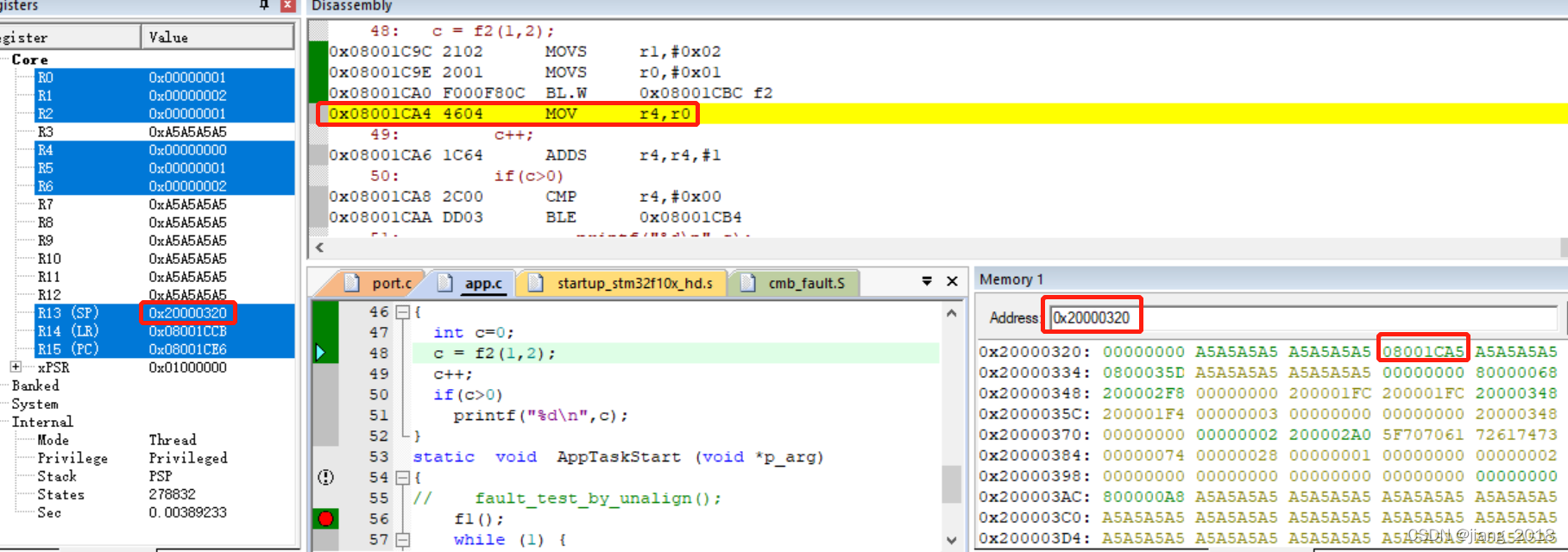

f2返回f1就要用之前保存再栈里的值

中断过程中的栈

现在向f3中加入如下函数，将产生hardfault

void fault_test_by_div0(void) {
    volatile int * SCB_CCR = (volatile int *) 0xE000ED14; // SCB->CCR
    int x, y, z;

    *SCB_CCR |= (1 << 4); /* bit4: DIV_0_TRP. */

    x = 10;
    y = 0;
    z = x / y;
    printf("z:%d\n", z);
}
int f3(int a,int b)
{
	  a += (a+b);
	  fault_test_by_div0();
	  b += (a-b);
   return a+b;
}

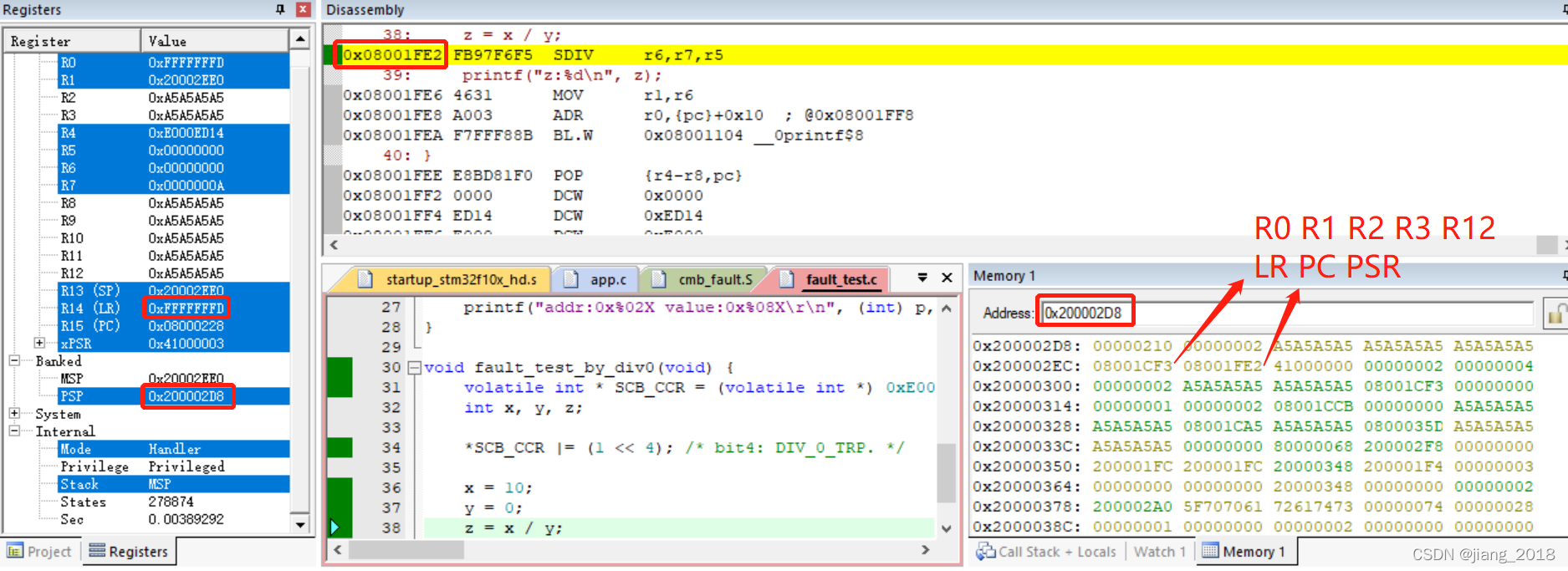

LR的bit2=1，则使用的是psp栈，往前回溯得到pc=0x08001FE2，正是产生hardfault的代码，
在这里插入图片描述

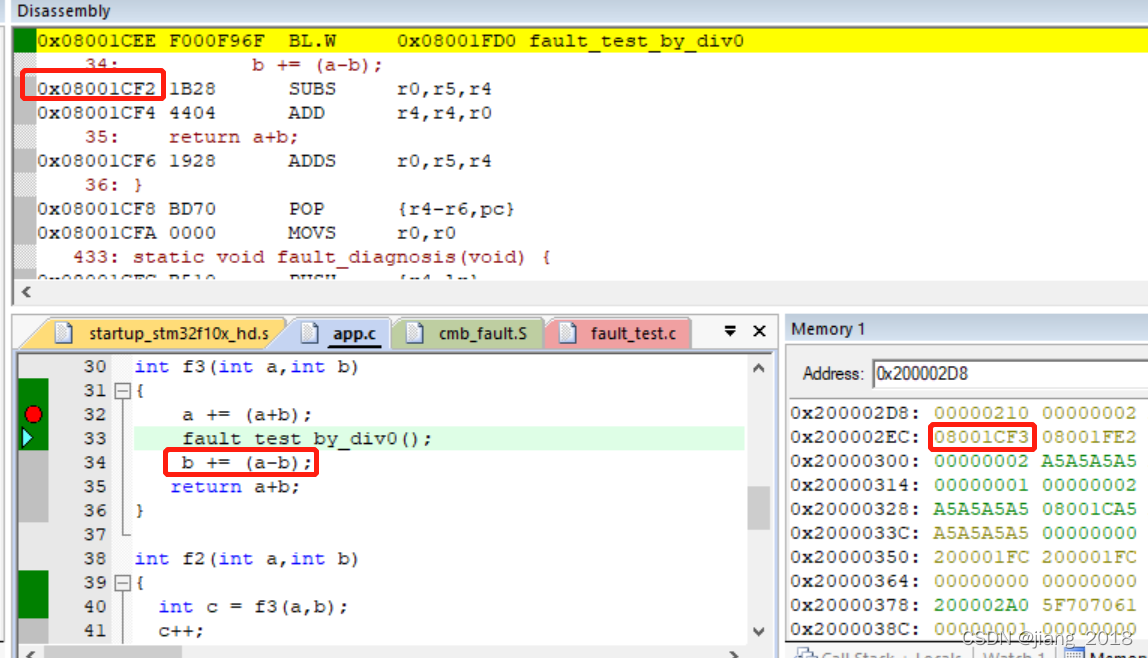

pc旁边的LR=0x08001CF3则是要返回的上一及函数

再分析栈中数据，要是奇数且在代码地址范围内

如上一步一步倒推则把调用关系理清了

栈回溯代码

作者Armink就是把上述过程代码化，并增加一些寄存器的错误位解释，源码如下
https://github.com/armink/CmBacktrace

关键代码

作者为了判断PC的准确性还判断PC的上一条指令是不是BL或者BLX，关键代码如下

    /* copy called function address */
    for (; sp < stack_start_addr + stack_size; sp += sizeof(size_t)) {
        /* the *sp value may be LR, so need decrease a word to PC */
        pc = *((uint32_t *) sp) - sizeof(size_t);
        /* the Cortex-M using thumb instruction, so the pc must be an odd number */
        if (pc % 2 == 0) {
            continue;
        }
        /* fix the PC address in thumb mode */
        pc = *((uint32_t *) sp) - 1;
        if ((pc >= code_start_addr + sizeof(size_t)) && (pc <= code_start_addr + code_size) && (depth < CMB_CALL_STACK_MAX_DEPTH)
                /* check the the instruction before PC address is 'BL' or 'BLX' */
                && disassembly_ins_is_bl_blx(pc - sizeof(size_t)) && (depth < size)) {
            /* the second depth function may be already saved, so need ignore repeat */
            if ((depth == 2) && regs_saved_lr_is_valid && (pc == buffer[1])) {
                continue;
            }
            buffer[depth++] = pc;
        }
    }

/* check the disassembly instruction is 'BL' or 'BLX' */
static bool disassembly_ins_is_bl_blx(uint32_t addr) {
    uint16_t ins1 = *((uint16_t *)addr);
    uint16_t ins2 = *((uint16_t *)(addr + 2));

#define BL_INS_MASK         0xF800
#define BL_INS_HIGH         0xF800
#define BL_INS_LOW          0xF000
#define BLX_INX_MASK        0xFF00
#define BLX_INX             0x4700

    if ((ins2 & BL_INS_MASK) == BL_INS_HIGH && (ins1 & BL_INS_MASK) == BL_INS_LOW) {
        return true;
    } else if ((ins2 & BLX_INX_MASK) == BLX_INX) {
        return true;
    } else {
        return false;
    }
}

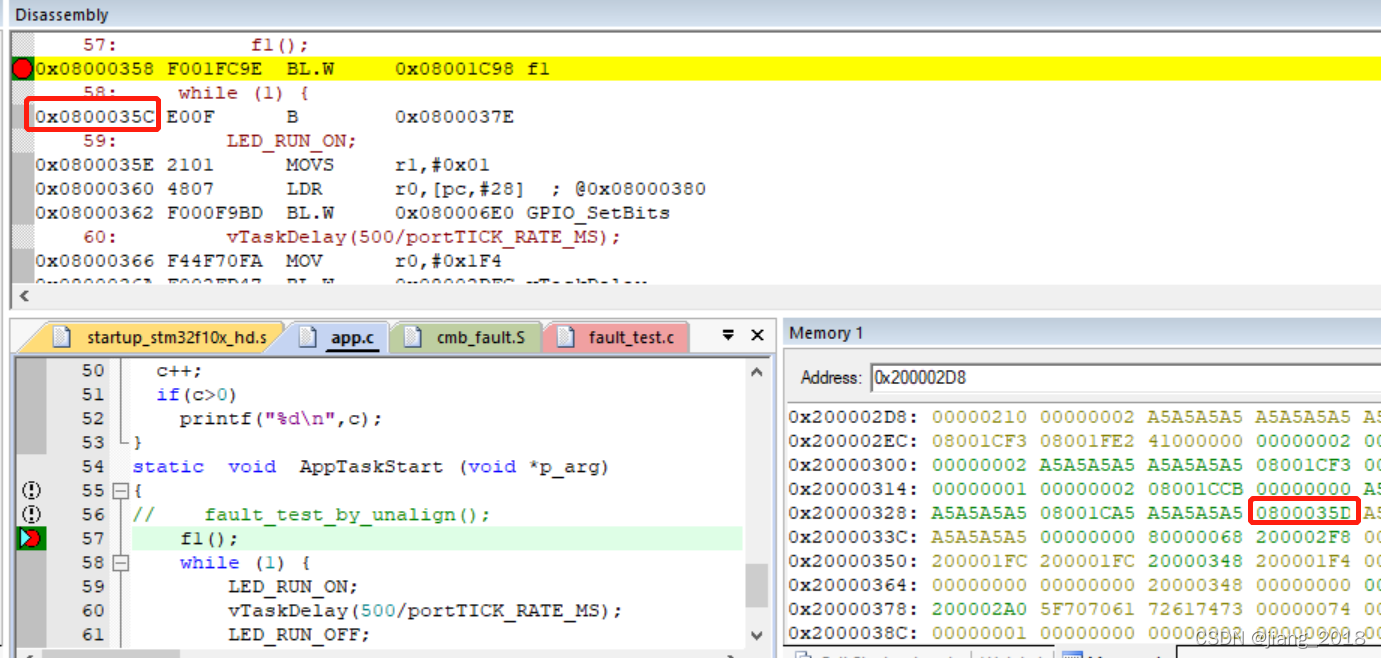

以0x0800035D为例子，减去1就是0x0800035C，再减去4就是0x08000358，而
0x08000358地址的内容是0xF001FC9E，符合第一个if条件，就认为这是一个有效的代码地址

fpu

还有对于有fpu的，如果LR的bit4=0则表明还把S0~S15、FPSCR也压入栈了，分析是要退出来

static uint32_t statck_del_fpu_regs(uint32_t fault_handler_lr, uint32_t sp) {
    statck_has_fpu_regs = (fault_handler_lr & (1UL << 4)) == 0 ? true : false;

    /* the stack has S0~S15 and FPSCR registers when statck_has_fpu_regs is true, double word align */
    return statck_has_fpu_regs == true ? sp + sizeof(size_t) * 18 : sp;
}
