allegro制作高精度外形尺寸的PCB封装方法

封装效果

做一个高精度外形尺寸的PCB封装，先看最后的效果。

步骤：
1、处理PDF文件，得到需要的DXF文件。
2、导入DXF文件，然后用allegro正常做封装的流程。
3、用allegro 缩放dxf图形的方法

一、处理PDF文件，得到需要的DXF文件

1、PDF转CAD文件工具链接：pdf2cad v12
提取码：flen

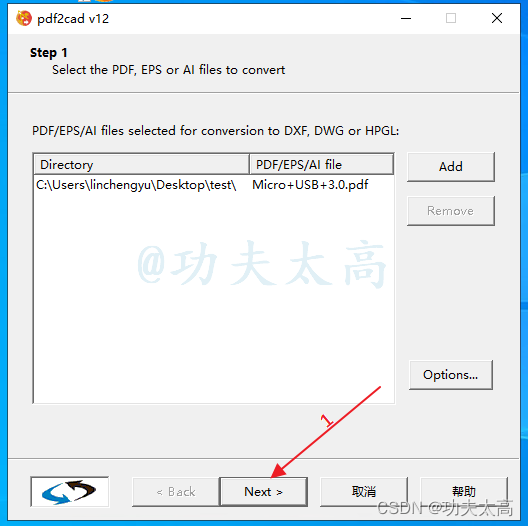

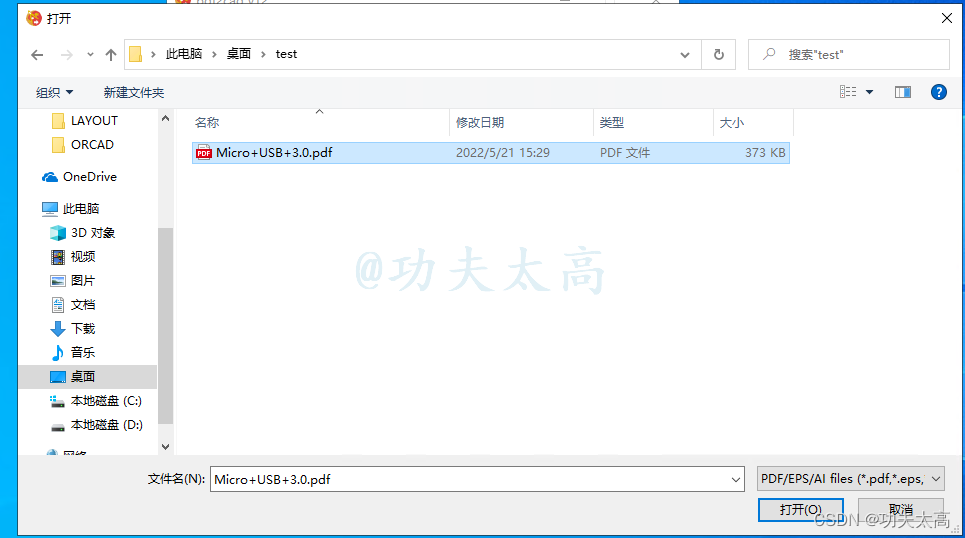

2、打开pdf2cad v12，选择需要装换的PDF文件。

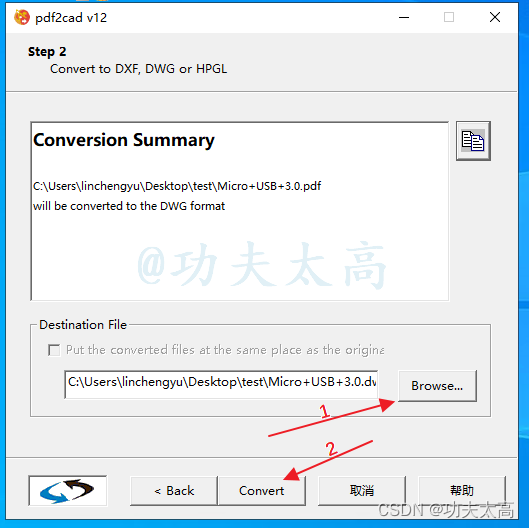

3、选择生产.dwg文件的路径，装换文件就完成了。

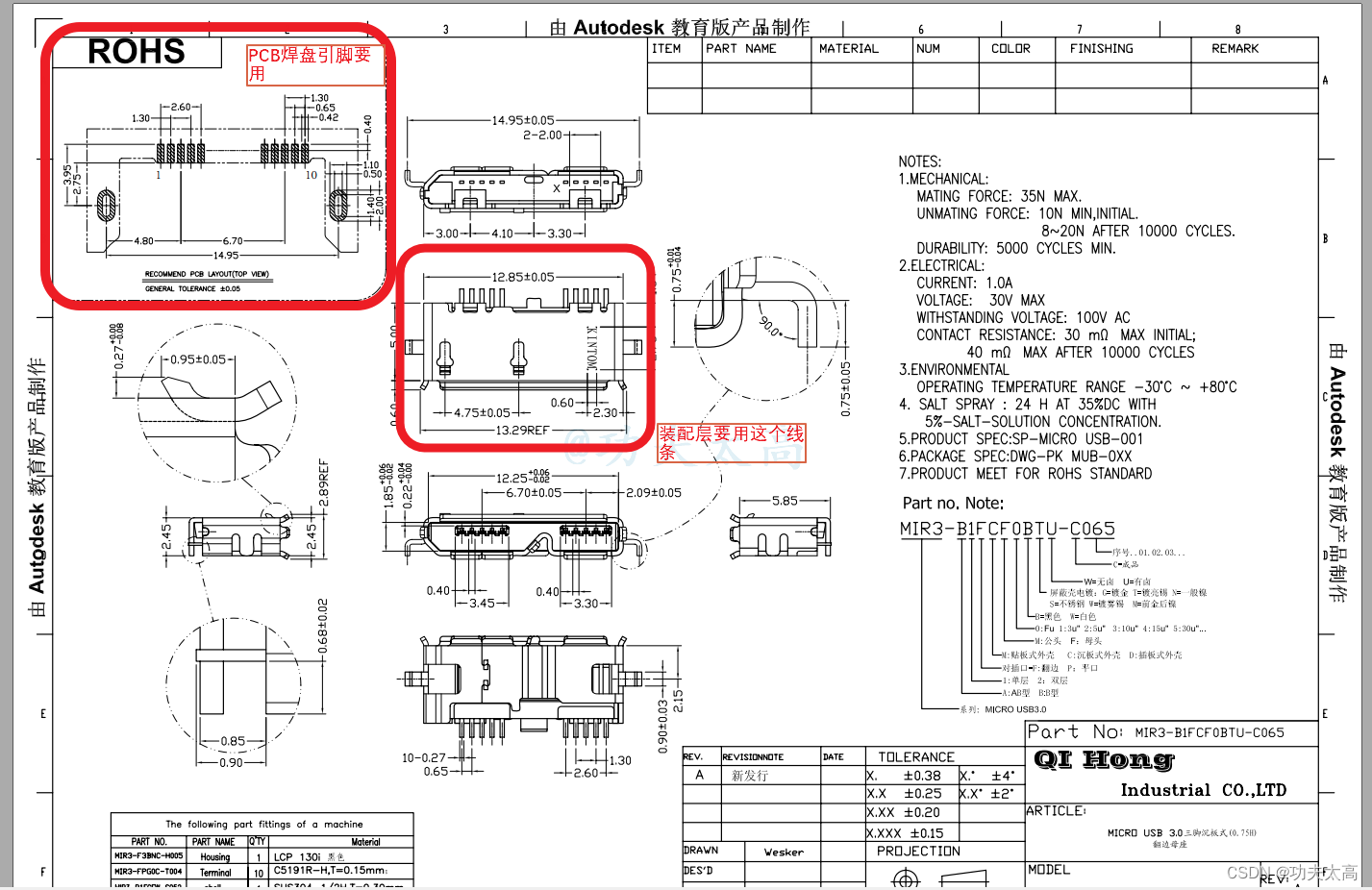

4、然后根据需要，选择我们需要的图形尺寸信息，红色框就是我们需要的图形。

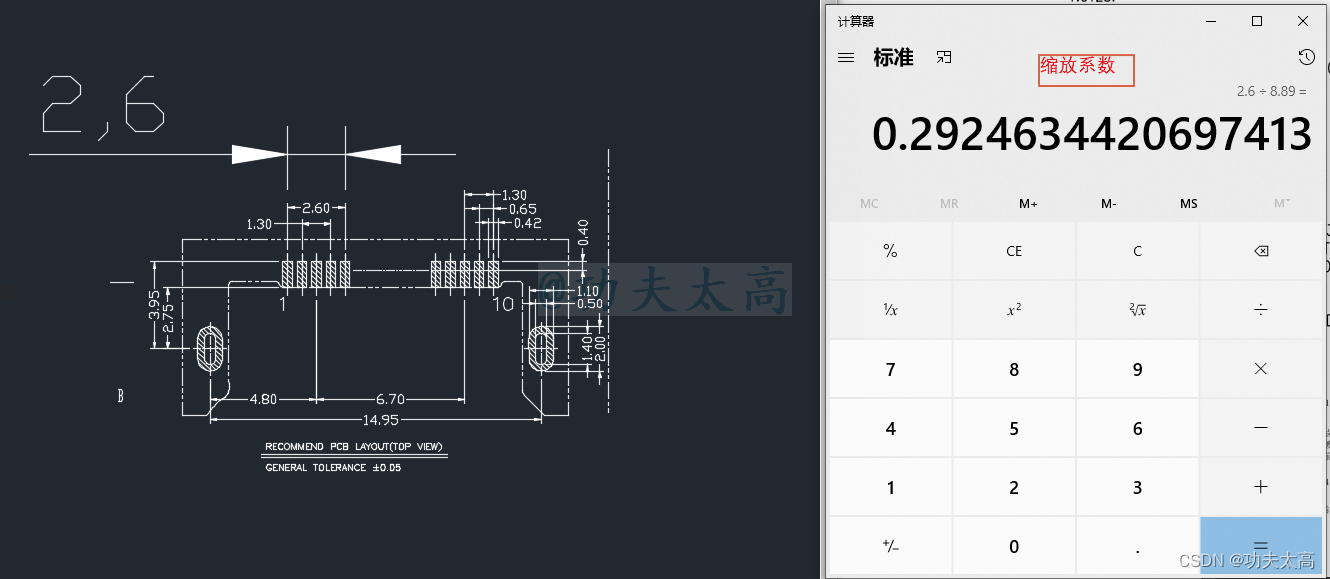

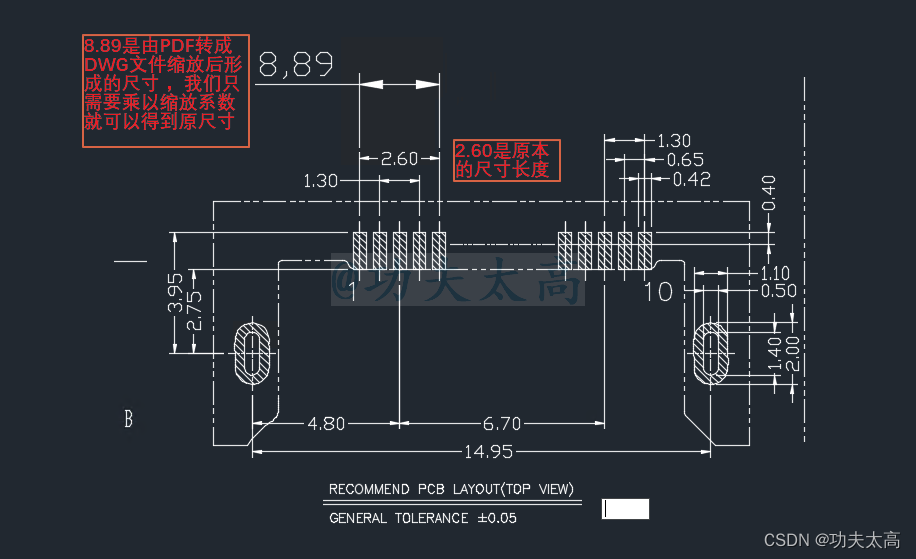

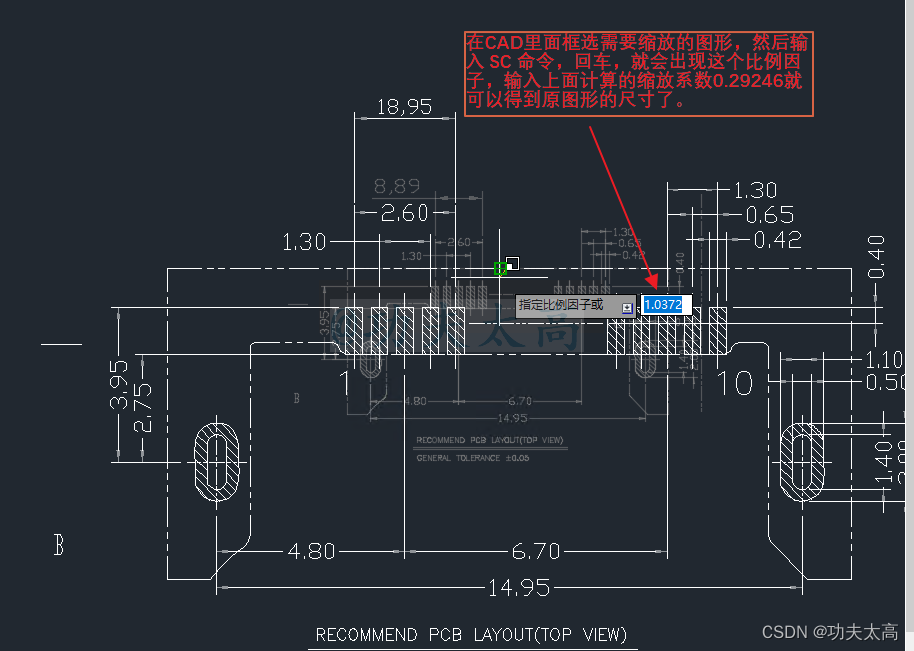

5、PDF文件转成DWG文件后，我们用autoCAD打开，图形一般都会被缩放，我们在autoCAD里面乘以一个系数，就可以得到原尺寸的图形。

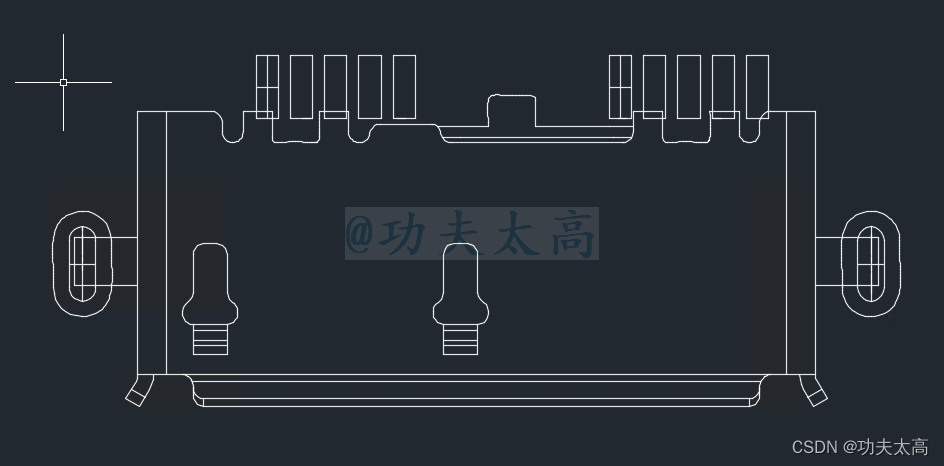

6、我们经过两个红色框的图形的合并，就可以得到一个需要的CAD图。

二、导入DXF文件，然后用allegro正常做封装的流程。

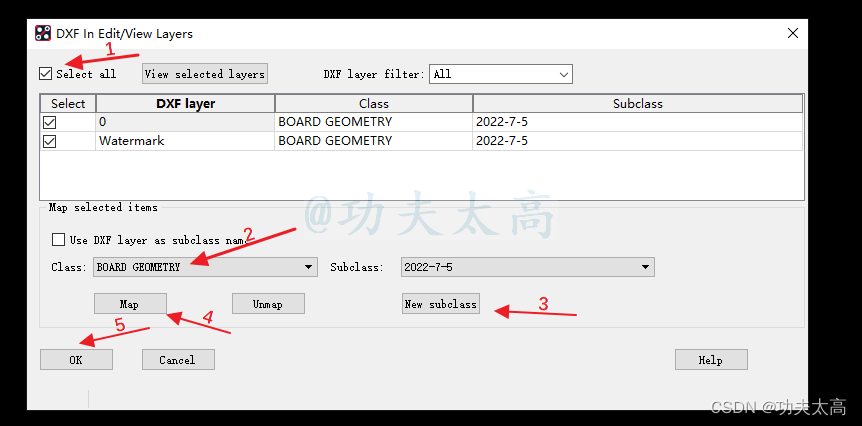

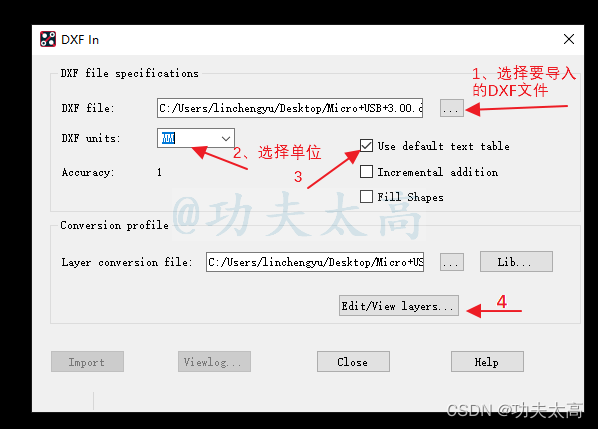

1、在allegro中导入DXF文件

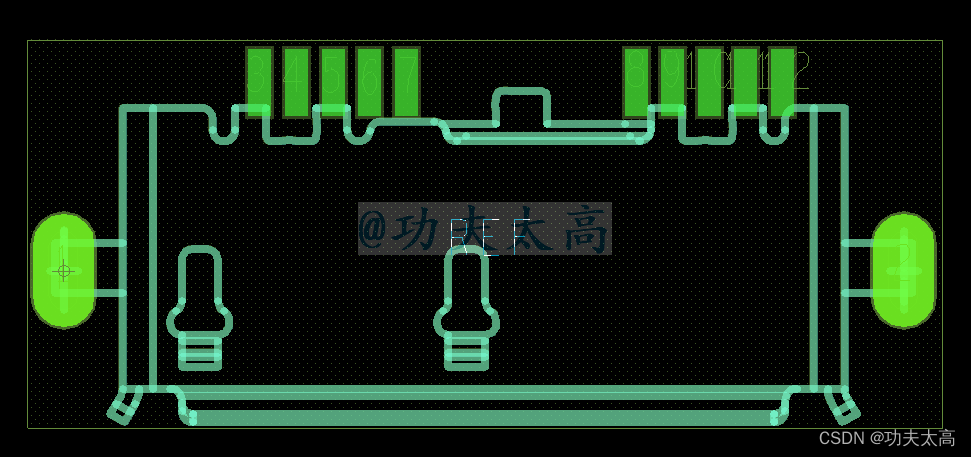

2、接下来就是正常的allegro做封装流程就OK了，看看效果。

三、用allegro 缩放dxf图形的方法

1、如果不想用autoCAD修改图形的尺寸，我们也可以在Allegro中操作，具体方法如下：

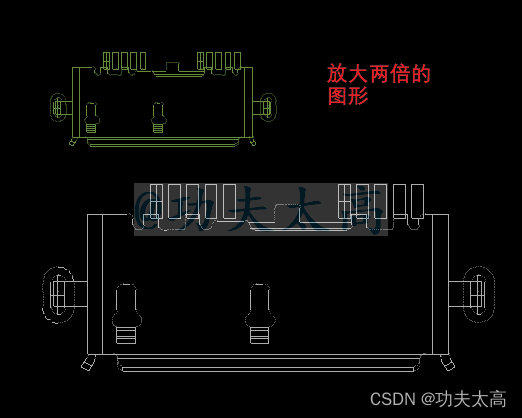

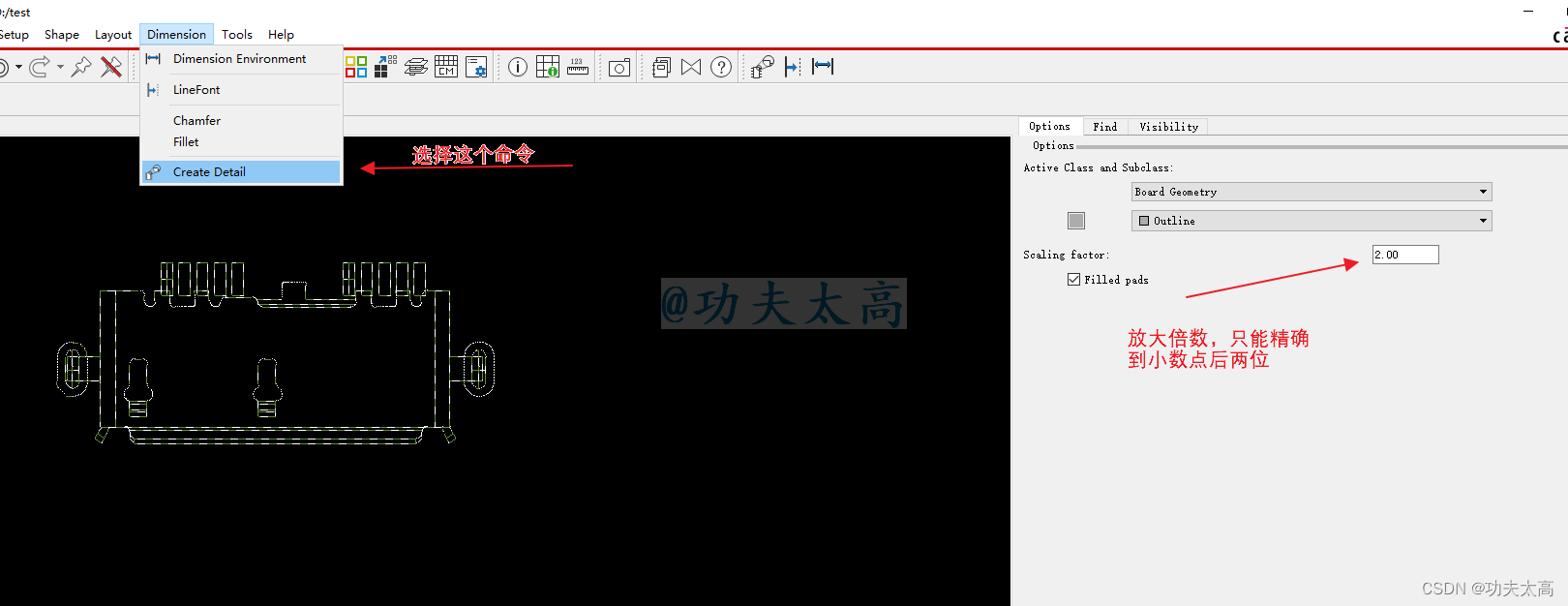

Creata Detail 这个命令只支持放大缩小非电气层，并且精度只到小数点后两位。
