蓝牙花式点灯制作

本产品是基于51单片机金沙滩开发板并结合UART串口通信，进行制作。
注：本教材是利用App Inventor进行安卓应用开发，所以要求学者具备一定的App Inventor的使用能力。建议读者到网易云公开课学习App Inventor课程。

1、 资料准备：
HC06蓝牙模块 1个
51 单片机最小系统 1个
手机(安卓系统) 1台
LED灯 若干个

2、 手机安卓程序代码

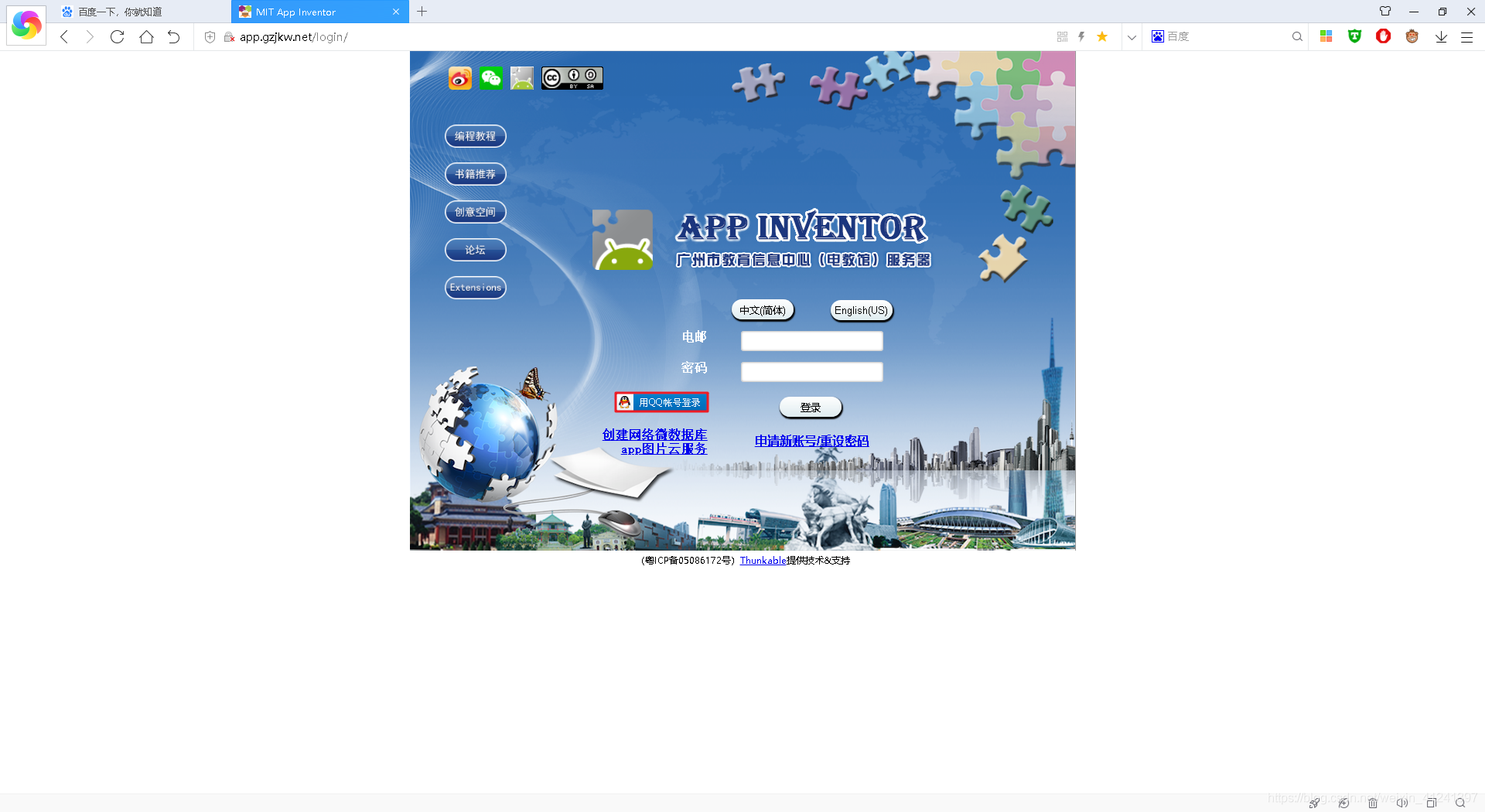

① 首先登陆网 http://app.gzjkw.net/login/
② 然后用QQ登陆

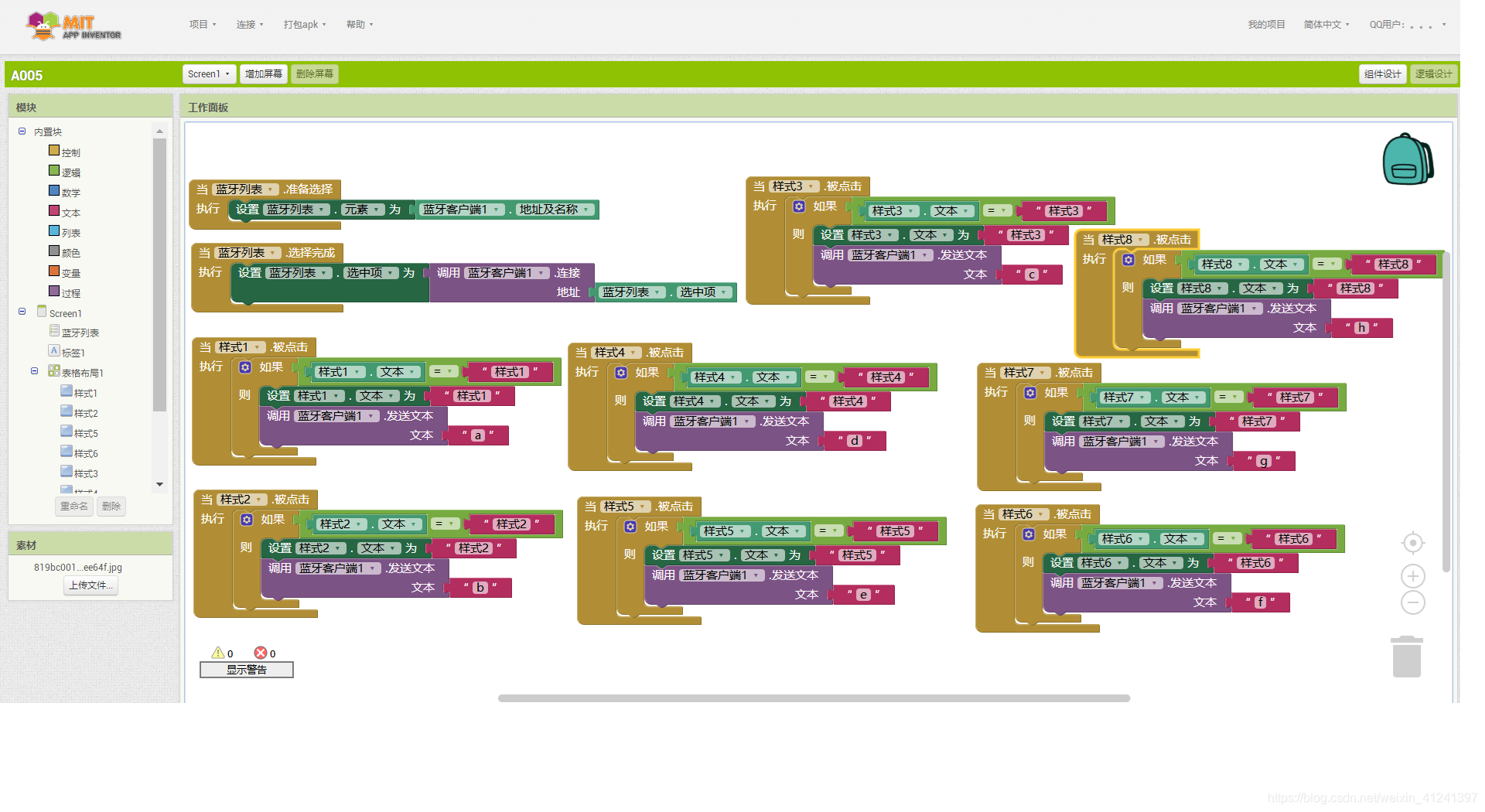

在这里插入图片描述③ 安卓开发程序
在这里插入图片描述④ 下载程序到手机中
在这里插入图片描述⑤ 然后用手机扫描二维码即可下载并安装应用

3、 程序代码
mian.c程序：

#include <reg52.h>

//74HC138译码器引脚定义
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;

//全局变量定义
//串口接收和发送的字符
unsigned char ch;
//选择那个灯的形式标志位
unsigned char flagls = 0;

//函数声明
//串口配置函数
void ConfigUART(unsigned int baud);
//第一个  左移
extern void leftLED();
//第二个  右移
extern void rightLED();
//第三个  来回移动
extern void BothWay();
//第四个  1 3 5 7 灯闪烁
extern void LED1();
//第五个  2 4 6 8 灯闪烁
extern void LED2();
//第六个  自左向右移动，每次加一个灯
extern void LED3();
//第七个，自右向左移动，每次加一个灯
extern void LED4();
//第八个，全部灯闪烁

void main()
{
    //74HC138译码器选择LED灯
    ENLED = 0;
    ADDR3 = 1;
    ADDR2 = 1;
    ADDR1 = 1;
    ADDR0 = 0;

    //使能总中断打开
    EA = 1;
    //设置波特率9600
    ConfigUART(9600);

    while(1)
    {
        //第一个  左移
        if(flagls == 1)
        {
             leftLED();
        }
        //第二个  右移
        if(flagls == 2)
        {
            rightLED();
        }
        //第三个  来回移动
        if(flagls == 3)
        {
            BothWay();
        }
        //第四个  1 3 5 7 灯闪烁
        if(flagls == 4)
        {
            LED1();
        }
        //第五个  2 4 6 8 灯闪烁
        if(flagls == 5)
        {
            LED2();
        }
        //第六个  自左向右移动，每次加一个灯
        if(flagls == 6)
        {
            LED3();
        }
        //第七个，自右向左移动，每次加一个灯
        if(flagls == 7)
        {
            LED4();

        }
    }
}


void ConfigUART(unsigned int baud)
{
    //选择串口通讯模式1
    SCON = 0x50;
    //选择定时器工作模式2
    TMOD &= 0x0F;
    TMOD |= 0x20;
    //计算T1重载值
    TH1 = 256 - (11059200/12/32)/baud;
    //初值等于重载值
    TL1 = TH1;
    //禁止T1中断
    ET1 = 0;
    //使能串口中断
    ES = 1;
    //启动T1定时器
    TR1 = 1;
}

void InterruptUART() interrupt 4
{
    //接收到字节
    if(RI)
    {
        //手动清零接收中断标志位
        RI = 0;
        //将接收到数据发送给ch
        ch = SBUF;
        switch(ch)
        {
            case'a': flagls=1; break;
            case'b': flagls=2; break;
            case'c': flagls=3; break;
            case'd': flagls=4; break;
            case'e': flagls=5; break;
            case'f': flagls=6; break;
            case'g': flagls=7; break;
            default: break;

        }
    }
    //字节发送完毕
    if(TI)
    {
        //手动清零发送中断标志位
        TI = 0;
    }
}

led.c程序：

#include <reg52.h>

//定义循环变量i，用于软件延时
unsigned int i = 0;
//定义移位方向变量dir，用于控制移位的方向
unsigned char dir = 0;
//定义循环移位变量shift，并赋初值0x01
unsigned char shift = 0x01;
unsigned int cnt = 0;

//LED左移函数
void leftLED()
{
    P0 = ~(0x01 <<cnt);
    for(i=0; i<23000; i++);
    cnt++;
    cnt = cnt & 0x07;
}

//LED右移函数
void rightLED()
{
    P0 = ~(0x80 >>cnt);
    for(i=0; i<23000; i++);
    cnt++;
    cnt = cnt & 0x07;
}

//来回移动
void BothWay()
{
    //P0等于循环移位变量取反，控制8个LED
    P0 = ~shift;
    //软件延时
    for (i=0; i<23000; i++);
    //移位方向变量为0时，左移
    if (dir == 0)
    {
            //循环移位变量左移1位
            shift = shift << 1;
            //左移到最左端后，改变移位方向
            if (shift == 0x80)
            {
                    dir = 1;
            }
    }
    //移位方向变量不为0时，右移
    else
    {
            //循环移位变量右移1位
            shift = shift >> 1;
            //右移到最右端后，改变移位方向
            if (shift == 0x01)
            {
                    dir = 0;
            }
    }
}

//第一个  左移
void LED1()
{
    P0 = 0xAA;
    for(i=0; i<23000; i++);
    P0 = 0xFF;
    for(i=0; i<23000; i++);
}

//第二个  右移
void LED2()
{
    P0 = 0x55;
    for(i=0; i<23000; i++);
    P0 = 0xFF;
    for(i=0; i<23000; i++);
}

//第三个  来回移动
void LED3()
{
    P0 = 0xFE;
    for(i=0; i<23000; i++);
    P0 = 0xFC;
    for(i=0; i<23000; i++);
    P0 = 0xF8;
    for(i=0; i<23000; i++);
    P0 = 0xF0;
    for(i=0; i<23000; i++);
    P0 = 0xE0;
    for(i=0; i<23000; i++);
    P0 = 0xC0;
    for(i=0; i<23000; i++);
    P0 = 0x80;
    for(i=0; i<23000; i++);
    P0 = 0x00;
    for(i=0; i<23000; i++);
    P0 = 0x00;
    for(i=0; i<23000; i++);
    P0 = 0xFF;
    for(i=0; i<23000; i++);
}

//第四个  1 3 5 7 灯闪烁
void LED4()
{
    P0 = 0x7F;
    for(i=0; i<23000; i++);
    P0 = 0x3F;
    for(i=0; i<23000; i++);
    P0 = 0x1F;
    for(i=0; i<23000; i++);
    P0 = 0x0F;
    for(i=0; i<23000; i++);
    P0 = 0x07;
    for(i=0; i<23000; i++);
    P0 = 0x03;
    for(i=0; i<23000; i++);
    P0 = 0x01;
    for(i=0; i<23000; i++);
    P0 = 0x00;
    for(i=0; i<23000; i++);
    P0 = 0x00;
    for(i=0; i<23000; i++);
    P0 = 0xFF;
    for(i=0; i<23000; i++);
}

//第五个  2 4 6 8 灯闪烁
void LED5()
{
    P0 = 0xFE;
    for(i=0; i<23000; i++);
    P0 = 0xFC;
    for(i=0; i<23000; i++);
    P0 = 0xF8;
    for(i=0; i<23000; i++);
    P0 = 0xF0;
    for(i=0; i<23000; i++);
    P0 = 0xE0;
    for(i=0; i<23000; i++);
    P0 = 0xC0;
    for(i=0; i<23000; i++);
    P0 = 0x80;
    for(i=0; i<23000; i++);
    P0 = 0x00;
    for(i=0; i<23000; i++);
    P0 = 0x7F;
    for(i=0; i<23000; i++);
    P0 = 0x3F;
    for(i=0; i<23000; i++);
    P0 = 0x1F;
    for(i=0; i<23000; i++);
    P0 = 0x0F;
    for(i=0; i<23000; i++);
    P0 = 0x07;
    for(i=0; i<23000; i++);
    P0 = 0x03;
    for(i=0; i<23000; i++);
    P0 = 0x01;
    for(i=0; i<23000; i++);
    P0 = 0x00;
    for(i=0; i<23000; i++);
    P0 = 0xFF;
    for(i=0; i<23000; i++);
}

//第六个  自左向右移动，每次加一个灯
void LED6()
{
    P0 = 0x00;
    for(i=0; i<23000; i++);
    P0 = 0xFF;
    for(i=0; i<23000; i++);
}

//第七个，自右向左移动，每次加一个灯
void LED7()
{
    P0 = 0xFF;
}

4、 蓝牙模块HC-06与单片机线连接
蓝牙模块HC-06的
TX --> P3^0(51单片机的RX)
RX --> P3^1(51单片机的TX)
VCC --> +5V
GND --> GND

5、连接完成后即可可以使用安卓手机进行控制LED灯的流动。
