PCIe协议之-TLP Header详解(四)

✨前言

PCIe中的Message主要是为了替代PCI中采用边带信号,这些边带信号的主要功能是中断,错误报告和电源管理等。所有的Message请求采用的都是4DW的TLP Header,但是并不是所有的空间都被利用上了,例如有的Message就没有使用Byte8到Byte15的空间。

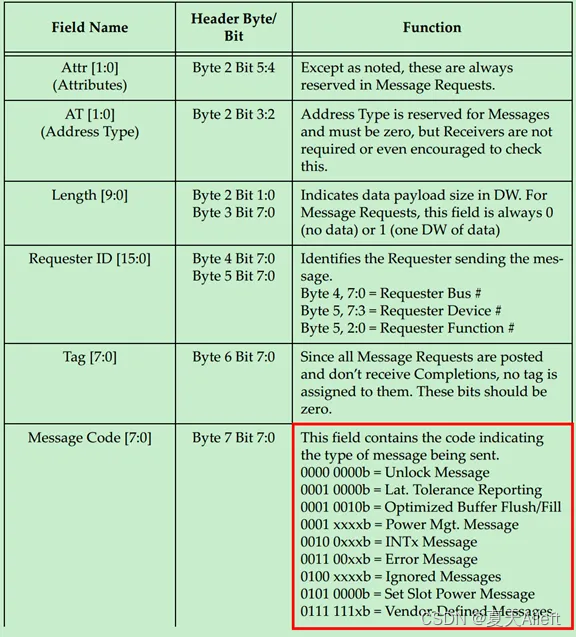

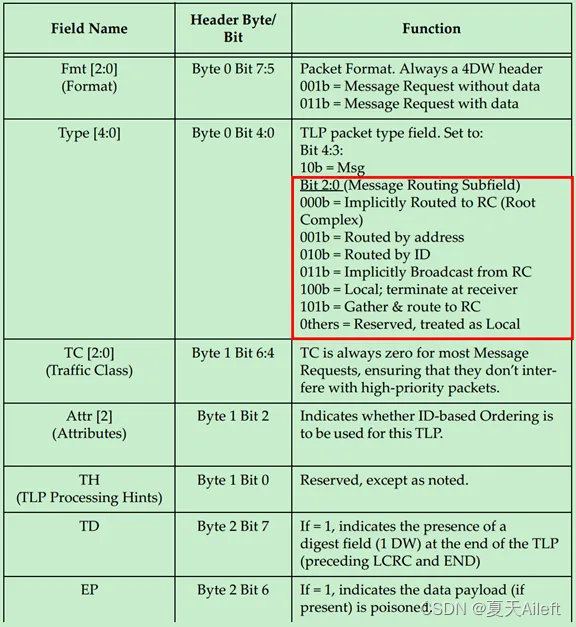

Message请求的TLP Header格式如下图所示:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
上面的表格中提到了,Message主要有九个类型:

  1. INTx Interrupt Signaling
  2. Power Management
  3. Error Signaling
  4. Locked Transaction Support
  5. Slot Power Limit Support
  6. Vendor‐Defined Messages
  7. Ignored Messages (related to Hot‐Plug support in spec revision 1.1)
  8. Latency Tolerance Reporting (LTR)
  9. Optimized Buffer Flush and Fill (OBFF)

下面将分别进行介绍一下,
