嵌入式硬件中PCB Layout的设计关键

本文详细介绍了PCB Layout设计的关键步骤,包括元器件封装选择、电路设计中的干扰处理、接地方式的选择、滤波旁路电容的增加、阻抗位置设计以及设计技巧。强调了电源/地线的处理、数字与模拟电路的共地问题以及信号流向的重要性,提供了实用的布局设计建议。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

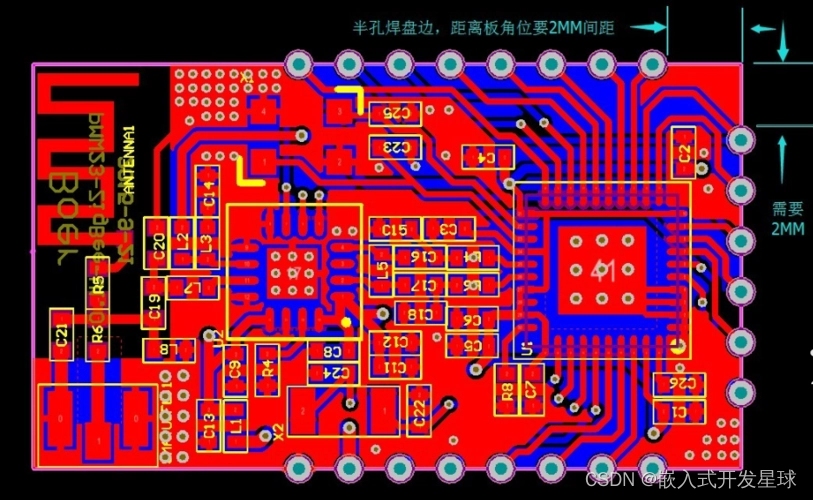

      在集成电路应用设计中,项目原理图设计完成之后,就需要进行PCB布板的设计。PCB设计是一个至关重要的环节。设计结果的优劣直接影响整个设计功能。因此,合理高效的PCB Layout是芯片电路设计调试成功中至关重要的一步。本次我们就来简单讲一讲PCB Layout的设计要点。

元器件封装选择

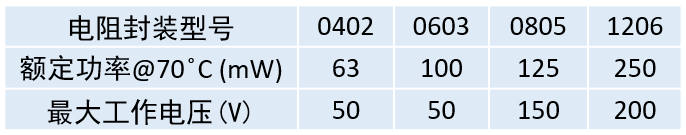

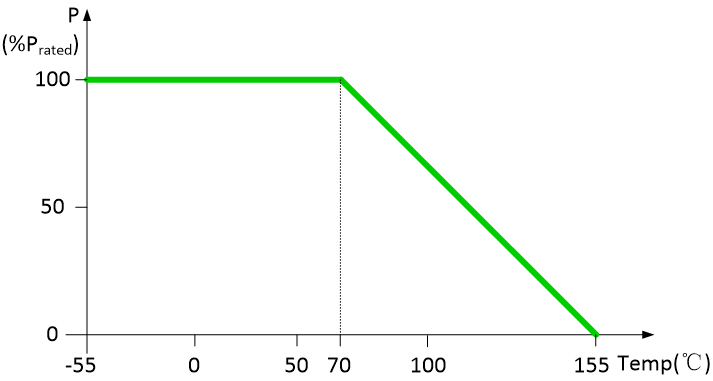

电阻选择: 所选电阻耐压、最大功耗及温度不能超出使用范围。



电容选择: 选择时也需要考虑所选电容的耐压与最大有效电流。
