信号硬件入门--振幅调制信号发生器（正弦波发生器方案、AM调制方案）--Third DXP实际做板及调试

 信号硬件入门--振幅调制信号发生器（正弦波发生器方案、AM调制案）



声明：以下文本编排内容即实际设计制作顺序，希望能对没有作品制作经验的同学有所帮助，本博文分成多个部分持续更新。

博客涉及知识点：  正弦波发生器的设计、AM调制器的设计、LC滤波器的设计;

博客涉及术语：      NE555信号发生器、文氏桥正弦波发生器、MC1596乘法器、AD835乘法器、multisim仿真、

                               DXP原理图PCB;

学习步骤传送门：



                  First               振幅调制信号发生器理论部分

                        https://blog.youkuaiyun.com/weixin_41094315/article/details/82946061



                  Second          振幅调制信号发生器原理仿真

                        https://blog.youkuaiyun.com/weixin_41094315/article/details/82946748



                  Third             DXP实际做板及调试

                        https://blog.youkuaiyun.com/weixin_41094315/article/details/82947319



                                Third DXP实际做板及调试



第三步：利用DXP软件根据仿真原理图画出板子并做出来测试实现

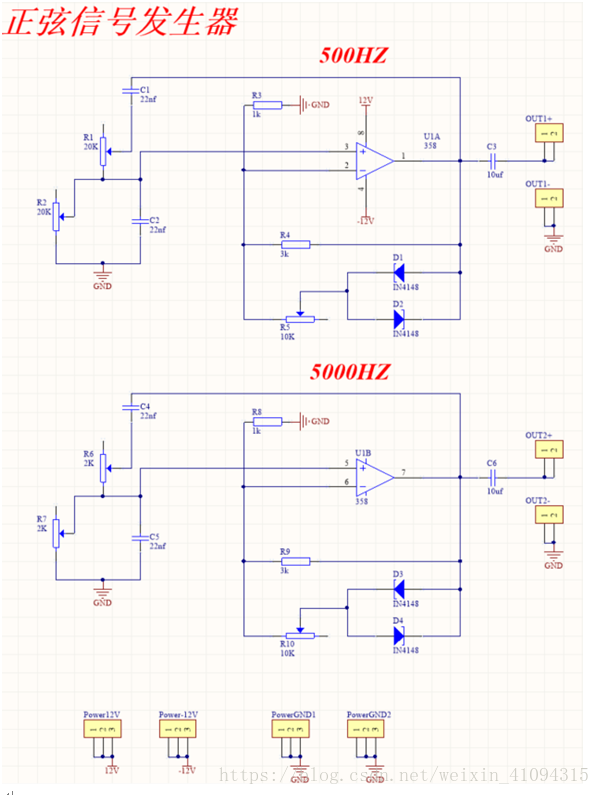

一、基于DXP的正弦波发生器原理图及PCB的设计（以下顶层线均为0Ω直插电阻）
