CAT6219-330TDGT3芯片介绍 (2.3V~5.5V转3.3V输出 500 mA 输出CMOS LDO 低功耗稳压器)

目   录

一、芯片介绍（丝印RV87）

二、引脚介绍

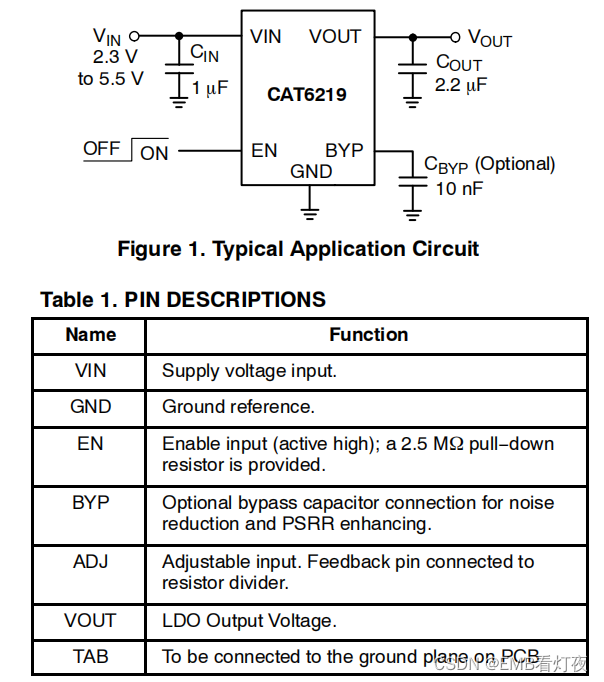

三、典型使用电路

---

一、芯片介绍（丝印RV87）

        CAT6219 是一款 500 mA CMOS 低压差稳压器，可在负载电流和线路电压变化期间提供快速响应时间。快速启动功能允许使用外部旁路电容器来降低整体输出噪声，而不会影响仅 150us的开启时间。CAT6219 具有零关断电流和 55uA 典型值的低接地电流，非常适合电源电压为 2.3 V 至 5.5 V 的电池供电设备。内部欠压锁定电路可在电源电压低于 2.15 V 典型值时禁用输出。CAT6219 提供 1% 的初始精度和低压差电压，500 mA 时的典型值为 300 mV。小值陶瓷电容器提供稳定运行，减少所需的电路板空间和元件成本。其他功能包括电流限制和热保护。LDO 提供固定和可调输出，采用扁平（最大 1 mm 高度）5 引脚 TSOT23、6 焊盘 1.5 mm x 1.5 mm WDFN 和 6 焊盘 2 mm x 2 mm TDFN 封装。

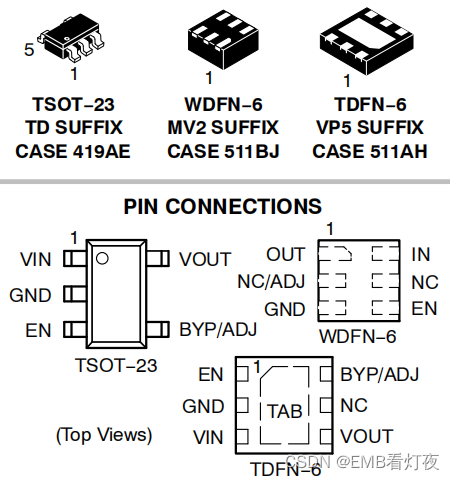

二、引脚介绍

        V_IN 是 L
