allegro导出CSV格式的坐标文件 适用16.6

具体操作如下：
1、Tools→Reports

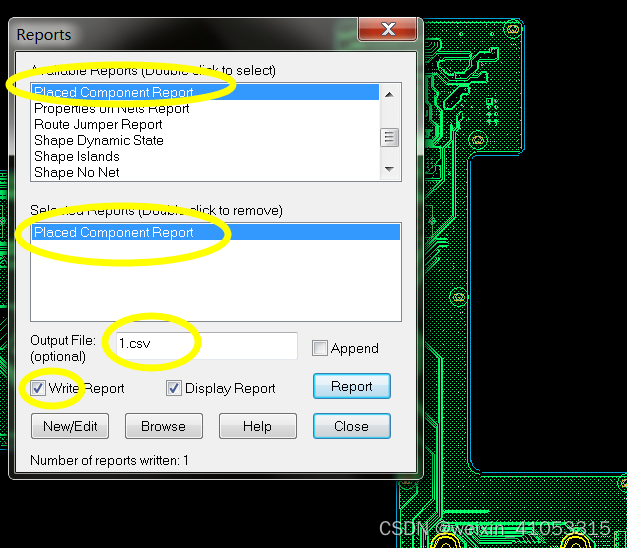

2、找到placed component report并双击
3、Output file 栏目 ：手动输入文件名.csv格式
在这里插入图片描述

4、Output 界面按以下图片点选，单击Report即可

5、导出文件路径与PCB 所在路径一致
