部署EFK

基础部分

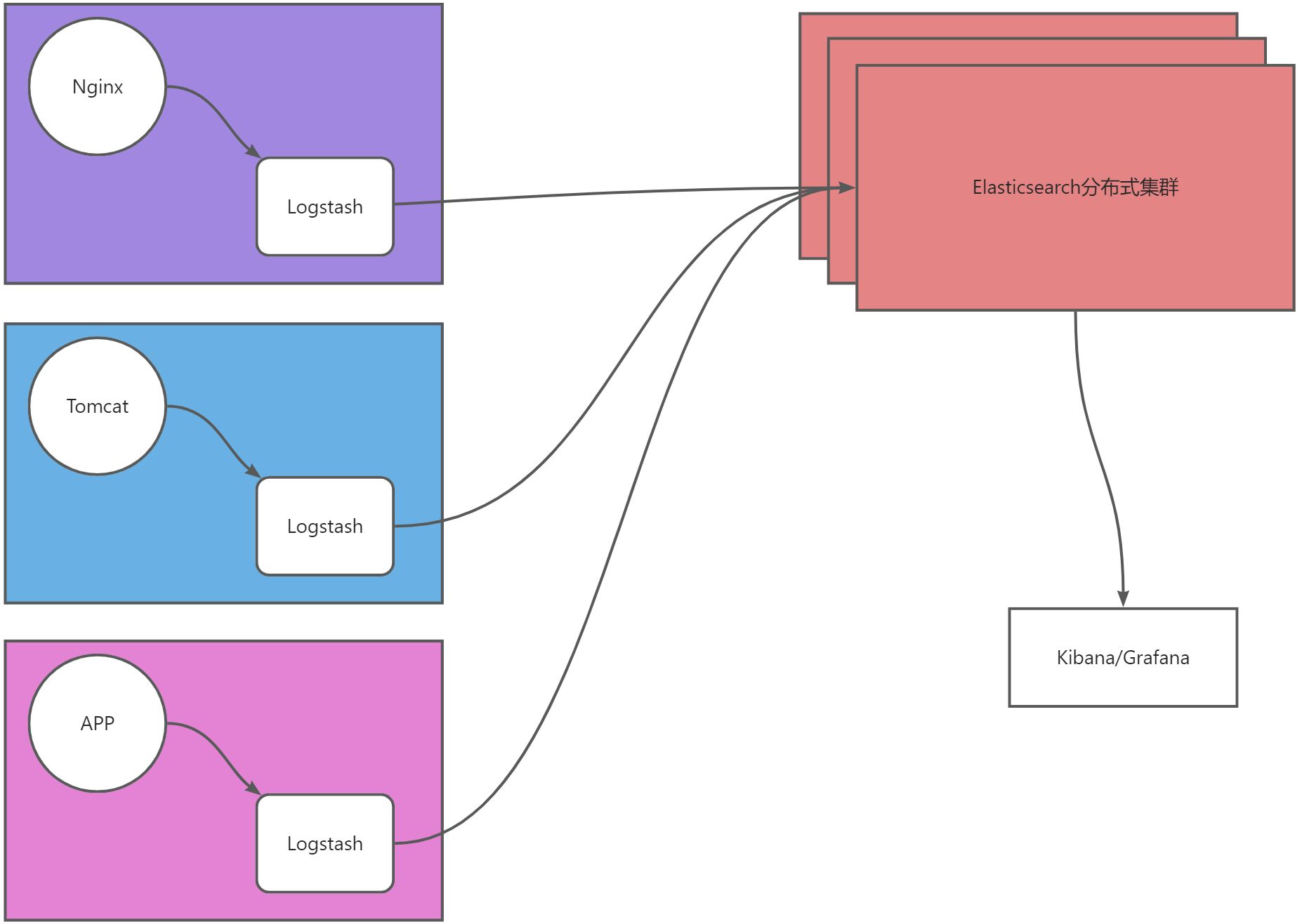

系统架构

主机规划

主机地址主机名称CPU/MEM主机用途
192.168.23.128elk-node-012C/4GElasticsearch+Logstash+Nginx
192.168.23.129elk-node-022C/4GElasticsearch+Logstash+Tomcat
192.168.23.130elk-node-032C/4GElasticsearch+Kibana

基础配置

  • 设置主机名称
#各个主机单独执行命令
hostnamectl set-hostname elk-node-01
hostnamectl set-hostname elk-node-02
hostnamectl set-hostname elk-node-03
  • 关闭防火墙
#所有节点都要执行（可以选择关闭防火墙，也可以选择添加防火墙策略）
systemctl stop firewalld
systemctl disable firewalld
  • 关闭selinux
#所有节点都要执行
setenforce 0
sed -i "s/SELINUX=enforcing/SELINUX=disabled/g" /etc/selinux/config
  • 配置yum源
#所有节点都要执行
wget -O /etc/yum.repos.d/Centos-7.repo http://mirrors.aliyun.com/repo/Centos-7.repo
wget -O /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo
yum clean all
yum makecache
  • 优化sshd服务
#所有节点都要执行
sed -ri 's/^#UseDNS yes/UseDNS no/g' /etc/ssh/sshd_config
sed -ri 's/^GSSAPIAuthentication yes/GSSAPIAuthentication no/g' /etc/ssh/sshd_config
  • 集群时间同步
#所有节点都要执行
yum -y install ntpdate chrony
sed -ri 's/^server/#server/g' /etc/chrony.conf
echo "server ntp.aliyun.com iburst" >> /etc/chrony.conf
systemctl start chronyd
systemctl enable chronyd

#显示chronyd服务正在使用的NTP源服务器的详细状态
chronyc sourcestats -v

Elasticsearch部署

注意：涉及节点有192.168.23.128、192.168.23.129、192.168.23.130

安装

  • 下载rpm包
wget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-7.17.21-x86_64.rpm
  • 安装Elasticsearch
yum -y localinstall elasticsearch-7.17.21-x86_64.rpm

配置

  • 编辑elasticsearch.yml文件-192.168.23.128
mv /etc/elasticsearch/elasticsearch.yml /etc/elasticsearch/elasticsearch.yml_`date +%F`
cat > /etc/elasticsearch/elasticsearch.yml << EOF
cluster.name: ELK-learning
node.name: elk-node-1
path.data: /var/lib/elasticsearch
path.logs: /var/log/elasticsearch
network.host: 192.168.23.128
http.port: 9200
discovery.seed_hosts: ["192.168.23.128", "192.168.23.129", "192.168.23.130"]
cluster.initial_master_nodes: ["192.168.23.128", "192.168.23.129", "192.168.23.130"]
EOF
  • 编辑elasticsearch.yml文件-192.168.23.129
mv /etc/elasticsearch/elasticsearch.yml /etc/elasticsearch/elasticsearch.yml_`date +%F`
cat > /etc/elasticsearch/elasticsearch.yml << EOF
cluster.name: ELK-learning
node.name: elk-node-2
path.data: /var/lib/elasticsearch
path.logs: /var/log/elasticsearch
network.host: 192.168.23.129
http.port: 9200
discovery.seed_hosts: ["192.168.23.128", "192.168.23.129", "192.168.23.130"]
cluster.initial_master_nodes: ["192.168.23.128", "192.168.23.129", "192.168.23.130"]
EOF
  • 编辑elasticsearch.yml文件-192.168.23.130
mv /etc/elasticsearch/elasticsearch.yml /etc/elasticsearch/elasticsearch.yml_`date +%F`
cat > /etc/elasticsearch/elasticsearch.yml << EOF
cluster.name: ELK-learning
node.name: elk-node-3
path.data: /var/lib/elasticsearch
path.logs: /var/log/elasticsearch
network.host: 192.168.23.130
http.port: 9200
discovery.seed_hosts: ["192.168.23.128", "192.168.23.129", "192.168.23.130"]
cluster.initial_master_nodes: ["192.168.23.128", "192.168.23.129", "192.168.23.130"]
EOF

启动

注意：Elasticsearch启动较慢，需要耐心等待

systemctl start elasticsearch
systemctl enable elasticsearch

验证

  • 查看端口
ss -ntl
  • 查看服务
systemctl status elasticsearch
  • 验证服务
curl -iv 192.168.23.128:9200
curl -iv 192.168.23.129:9200
curl -iv 192.168.23.130:9200

Kibana部署

注意：涉及主机192.168.23.130

安装

  • 下载rpm包
wget https://artifacts.elastic.co/downloads/kibana/kibana-7.17.22-x86_64.rpm
  • 安装Kibana
yum -y localinstall kibana-7.17.22-x86_64.rpm

配置

mv /etc/kibana/kibana.yml /etc/kibana/kibana.yml_`date +%F`
cat > /etc/kibana/kibana.yml << EOF
server.port: 5601
server.host: "192.168.23.130"
server.maxPayload: 1048576
server.name: "ELK-Kibana"
elasticsearch.hosts: ["http://192.168.23.128:9200", "http://192.168.23.129:9200", "http://192.168.23.130:9200"]
i18n.locale: "zh-CN"
EOF

启动

systemctl start kibana
systemctl enable kibana

验证

  • 查看端口
ss -ntl
  • 查看服务
systemctl status kibana
  • 验证服务
curl -iv http://192.168.23.130:5601

Logstash部署

安装

  • 下载rpm包
wget https://artifacts.elastic.co/downloads/logstash/logstash-7.17.22-x86_64.rpm
  • 安装Logstash
yum -y localinstall logstash-7.17.22-x86_64.rpm

配置

  • logstash.yaml配置
mv /etc/logstash/logstash.yml /etc/logstash/logstash.yml_`date +%F`
cat > /etc/logstash/logstash.yml << EOF
#设置节点名称，一般使用主机名
node.name: elk-node-01
#logstash存储插件等数据目录
path.data: /var/lib/logstash
#Logstash监听地址
http.host: "0.0.0.0"
#Logstash监听端口，可以是单个端口，也可以是范围端口，默认9600-9700
http.port: 9600
#Logstash日志存放路径
path.logs: /var/log/logstash
EOF

启动

#配置环境变量
cat >> /etc/profile << EOF
export PATH=$PATH:/usr/share/logstash/bin
EOF

source /etc/profile

验证

  • 查看端口
ss -ntl
  • 验证Logstash
cat > /etc/logstash/logstash-stdin-to-console.conf << EOF
input {
  stdin {}
}

output {
  stdout {}
}
EOF

logstash -f /etc/logstash/logstash-stdin-to-console.conf
  • 验证Logstash
curl -iv 127.0.0.1:9600

ELK日志采集

Nginx环境

注意：涉及主机192.168.23.128

安装Nginx

useradd nginx
wget https://nginx.org/download/nginx-1.22.1.tar.gz
tar -zxvf nginx-1.22.1.tar.gz -C /usr/local/
cd /usr/local/nginx-1.22.1
./configure --prefix=/usr/local/nginx \
--user=nginx --group=nginx \
--with-http_realip_module \
--with-http_v2_module \
--with-http_stub_status_module \
--with-http_ssl_module \
--with-http_gzip_static_module \
--with-stream \
--with-stream_ssl_module \
--with-http_sub_module
chown -R nginx:nginx /usr/local/nginx

配置Nginx

mkdir -p /data/html/
cat > /data/html/index.html << EOF
test learning for EFK
EFK 的学习测试
EOF
chown -R nginx:nginx /data/html/

cat > /usr/local/nginx/conf/nginx.conf << 'EOF'
worker_processes  1;
error_log  logs/error.log  info;
pid        logs/nginx.pid;
events {
    worker_connections  1024;
}
http {
    include       mime.types;
    default_type  application/octet-stream;
    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';
    access_log  logs/access.log  main;
    sendfile        on;
    keepalive_timeout  65;
    server {
        listen       80;
        server_name  localhost;
        charset utf-8;
        location / {
            root   /data/html/;
            index  index.html index.htm;
        }
        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   html;
        }
    }
}
EOF

启动Nginx

setcap cap_net_bind_service=+ep /usr/local/nginx/sbin/nginx
su - nginx
/usr/local/nginx/sbin/nginx -t
/usr/local/nginx/sbin/nginx

日志采集-原生日志

logstash.conf配置

cat > /etc/logstash/conf.d/file-to-logstash.conf << EOF
input {
  file {
    path => ["/usr/local/nginx/logs/error.log*"]
    start_position => "beginning"
  }

  file {
    path => ["/usr/local/nginx/logs/access.log*"]
    start_position => "beginning"
  }
}

output {
  elasticsearch {
    hosts => ["http://192.168.23.128:9200", "http://192.168.23.129:9200", "http://192.168.23.128:9200"]
    index => "app-logs-%{+YYYY.MM.dd}"
  }
}
EOF

启动Logstash

rm -rf /var/lib/logstash/*
systemctl start logstash

日志采集-grok插件

logstash.conf配置

cat > /etc/logstash/conf.d/file-to-logstash.conf << EOF
#采集日志文件
input {
  file {
    path => ["/usr/local/nginx/logs/error.log*"]
    start_position => "beginning"
  }

  file {
    path => ["/usr/local/nginx/logs/access.log*"]
    start_position => "beginning"
  }
}

#过滤
filter {
  #用于解析和结构化文本数据
  grok {
    #指定要解析的日志字段和匹配的模式
    match => {
      #针对message字段的解析
      "message" => "%{COMBINEDAPACHELOG}"
    }
  }
}

#发送到Elasticsearch
output {
  elasticsearch {
    hosts => ["http://192.168.23.128:9200", "http://192.168.23.129:9200", "http://192.168.23.128:9200"]
    index => "app-logs-%{+YYYY.MM.dd}"
  }
}
EOF

启动Logstash

注意：加载数据比较慢，需要等待一分钟左右

rm -rf /var/lib/logstash/*
systemctl start logstash
