概述

• 类图是面向对象系统建模中最常用和最重要的图，是定义其他图的基础。
• 类图是主要用来显示系统中的类、接口以及它们之间的静态结构和关系的一种静态模型。
• 类图不仅可用于可视化描述和记录系统的不同方面，也可以用于构建可执行代码的应用程序。
• 类图既可以描述类的属性和操作，也反映了对系统的约束。



目的

• 分析和设计应用程序的静态视图。
• 描述一个系统的责任。
• 基地组件图和部署图。
• 正向和逆向工程。



画类图的方法

• 画类图时需要牢记以下几点，
• 类图中的名称应该是有意义的描述，并且是面向系统的。
• 画类图前应先确定每个元素之间的关系。
• 类图中的每个类职责（属性和方法）应该清晰表明。
• 对于每个类的属性的最小数量应符合规定，不必要的属性将使图表复杂。
• 最后，在最终版本之前，图表应尽可能多次绘制在普通纸上，使其纠正和返工。



举个栗子

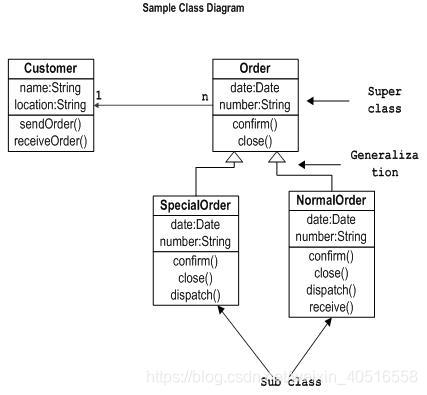

下图是一个二阶系统的一个应用程序的例子，它描述了整个应用程序的一个特定方面：

• 系统中的两个要素是所有订单和客户，他们之间是一对多的关系，因为一个客户可以有多个订单。
• Order类是一个抽象类，它有两个具体的类 SpecialOrder 和 NormalOrder。
• 两个继承类继承 Order 的所有属性。此外，它们具有额外的功能 dispatch() 和 receive()。

因此我们可以得到下面的类图。



类图的作用

• 描述系统的静态视图；
• 显示静态视图中的元素之间的协作；
• 显示系统执行的功能的描述；
• 构建软件应用面向对象的语言；
