1.简述

这个是根据 FPGA开源工作室 分享的工程修改而来的，原版是modelsim的，有兴趣的朋友可以去公众号下载。最近刚入职，作为ICer必须得用vcs+verdi，所以在七夕那天加完班回家继续加班做小心心。最后成功完成移植，今天就分享一下。

2.修改

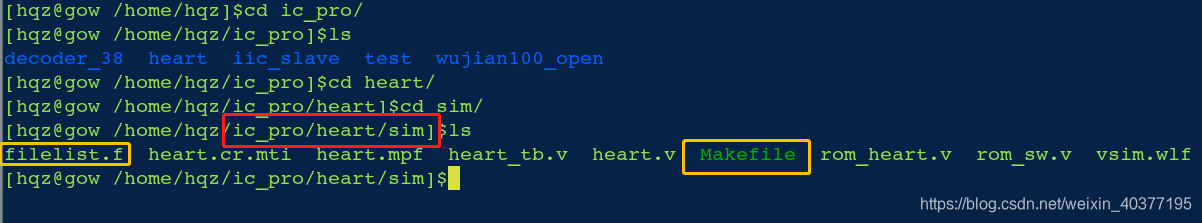

1).下载好原版工程，通过共享文件的方式将工程拷到EDA虚拟机里面，进入到直接进入到sim目录下，我的如下图所示。黄色框内是我添加的.v的list文件和make脚本。

2）filelist文件的生成
在sim目录下使用下面命令自动生成filelist

find -name "*.v" >filelist.f

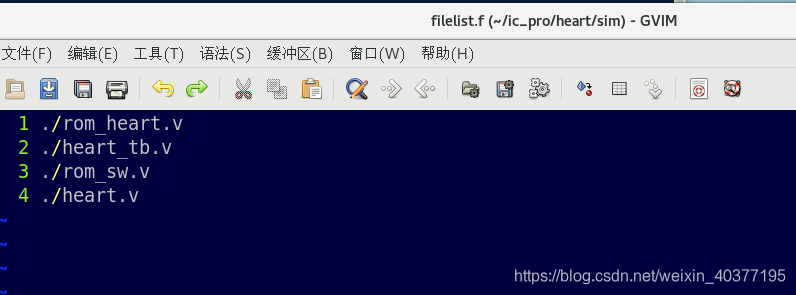

打开filelist.f 文件，是如下图，生成所有.v文件的路径，方便在makefile中使用。

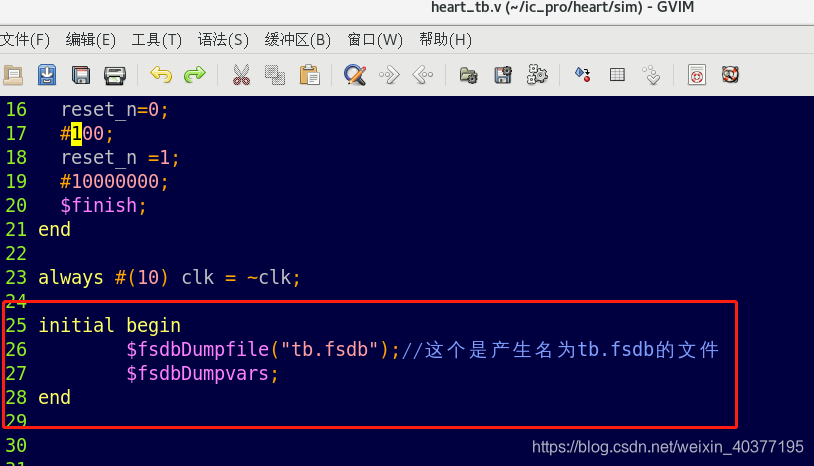

3）打开heart_tb.v文件添加红框中的语句生成.fsdb文件

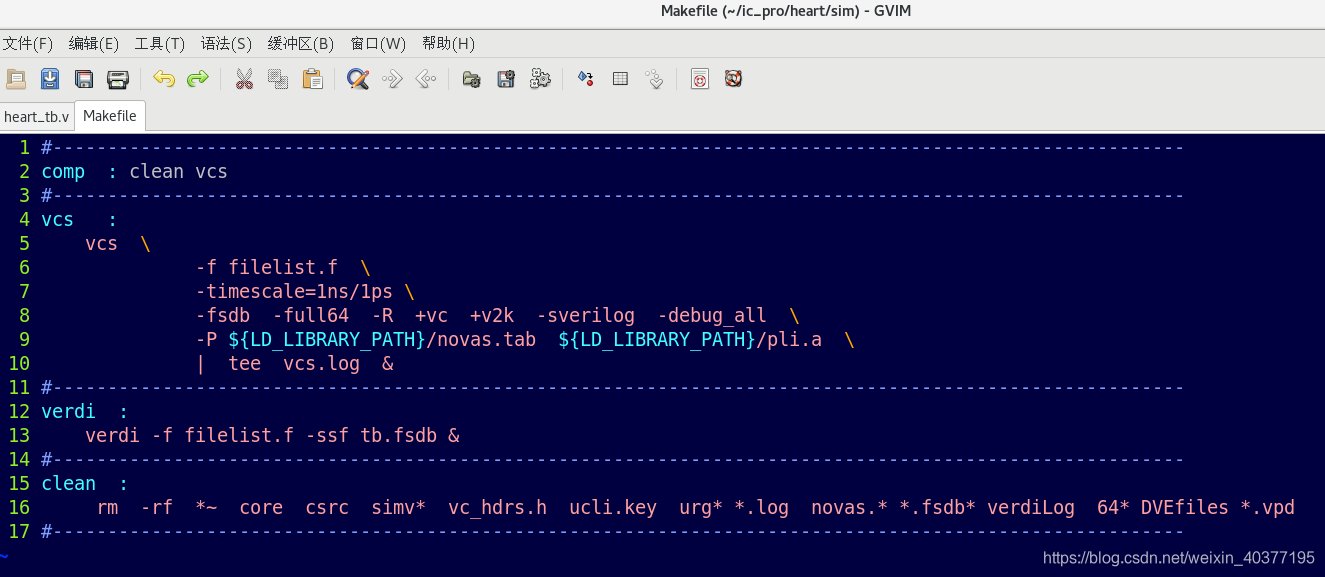

4）makefile是通用的，就没什么需要主意的，我的makefile如下：

3.仿真

启动仿真打开verdi后，我做一些设置才能真正显示红心。具体操作点击下面的传送门到我的b站上观看：b站传送门

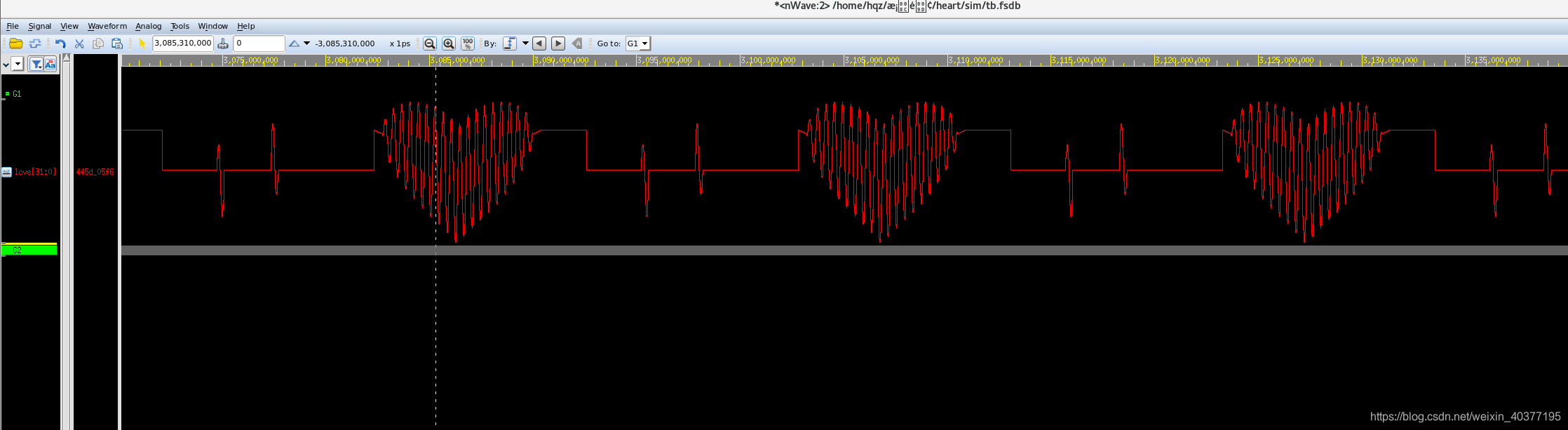

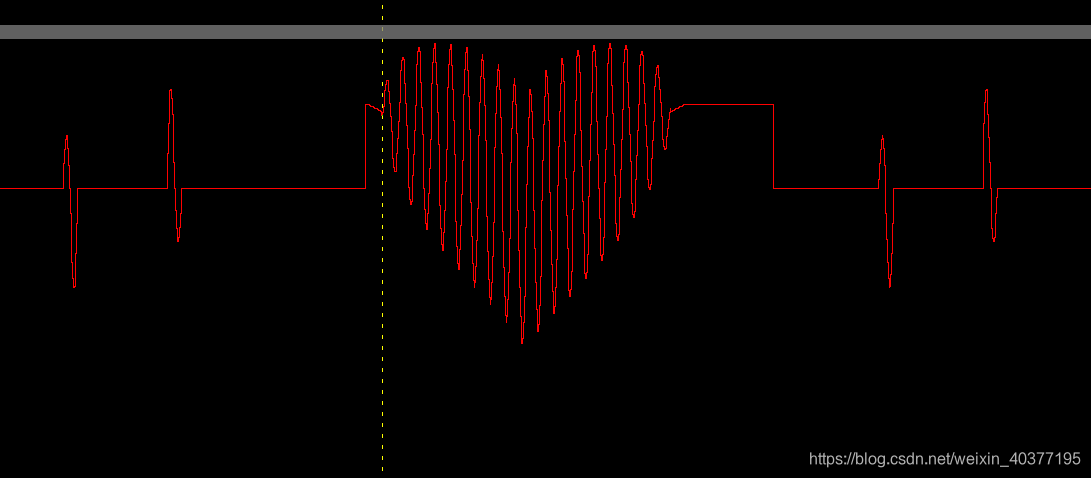

4.效果图
