播放器系列2——解复用

FFmpeg解复用过程详解

1.解复用概述

解复用（Demux）是多媒体处理中的重要步骤，主要负责将封装格式（如MP4、MKV等）中的音视频流分离出来。FFmpeg提供了完整的解复用API，可以处理各种常见的媒体格式。

2.核心API调用流程

3.详细步骤解析

3.1 函数介绍

avformat_open_input

int avformat_open_input(AVFormatContext **ps, const char *url, AVInputFormat *fmt, AVDictionary **options);

• 功能: 打开媒体文件并初始化AVFormatContext
• 参数:
  • ps: 指向AVFormatContext指针的指针
  • url: 媒体文件路径
  • fmt: 指定输入格式，通常为NULL以自动检测
  • options: 额外的选项字典
• 返回值: 成功返回0，失败返回负值错误码
• 示例:

AVFormatContext *fmt_ctx = NULL;
if (avformat_open_input(&fmt_ctx, "input.mp4", NULL, NULL) < 0) {
    fprintf(stderr, "无法打开文件\n");
    return -1;
}

avformat_find_stream_info

int avformat_find_stream_info(AVFormatContext *ic, AVDictionary **options);

• 功能: 读取媒体文件数据包以获取流信息
• 参数:
  • ic: AVFormatContext指针
  • options: 额外的选项字典
• 返回值: 成功返回0，失败返回负值错误码
• 示例:

if (avformat_find_stream_info(fmt_ctx, NULL) < 0) {
    fprintf(stderr, "无法获取流信息\n");
    return -1;
}

av_find_best_stream

int av_find_best_stream(AVFormatContext *ic, enum AVMediaType type, int wanted_stream_nb, int related_stream, AVCodec **decoder_ret, int flags);

• 功能: 查找指定类型的最佳流
• 参数:
  • ic: AVFormatContext指针
  • type: 流类型（如AVMEDIA_TYPE_VIDEO, AVMEDIA_TYPE_AUDIO）
  • wanted_stream_nb: 期望的流索引，-1表示自动选择
  • related_stream: 相关流索引，-1表示无
  • decoder_ret: 返回解码器指针
  • flags: 标志位
• 返回值: 成功返回流索引，失败返回负值错误码
• 示例:

int video_stream_index = av_find_best_stream(fmt_ctx, AVMEDIA_TYPE_VIDEO, -1, -1, NULL, 0);
if (video_stream_index < 0) {
    fprintf(stderr, "未找到视频流\n");
    return -1;
}

av_packet_alloc

AVPacket *av_packet_alloc(void);

• 功能: 分配AVPacket
• 返回值: 成功返回AVPacket指针，失败返回NULL
• 示例:

AVPacket *pkt = av_packet_alloc();
if (!pkt) {
    fprintf(stderr, "无法分配数据包\n");
    return -1;
}

av_read_frame

int av_read_frame(AVFormatContext *s, AVPacket *pkt);

• 功能: 从媒体文件中读取一个数据包
• 参数:
  • s: AVFormatContext指针
  • pkt: AVPacket指针
• 返回值: 成功返回0，失败返回负值错误码
• 示例:

while (av_read_frame(fmt_ctx, pkt) >= 0) {
    if (pkt->stream_index == video_stream_index) {
        // 处理视频数据包
    }
    av_packet_unref(pkt);
}

av_packet_free

void av_packet_free(AVPacket **pkt);

• 功能: 释放AVPacket
• 参数:
  • pkt: 指向AVPacket指针的指针
• 示例:

av_packet_free(&pkt);

avformat_close_input

void avformat_close_input(AVFormatContext **s);

• 功能: 关闭输入文件并释放相关资源
• 参数:
  • s: 指向AVFormatContext指针的指针
• 示例:

avformat_close_input(&fmt_ctx);

3.2 完整示例流程

AVFormatContext *fmt_ctx = NULL;
AVPacket *pkt = NULL;

// 打开文件
if (avformat_open_input(&fmt_ctx, "input.mp4", NULL, NULL) < 0) {
    fprintf(stderr, "无法打开文件\n");
    return -1;
}

// 获取流信息
if (avformat_find_stream_info(fmt_ctx, NULL) < 0) {
    fprintf(stderr, "无法获取流信息\n");
    return -1;
}

// 查找视频流
int video_stream_index = av_find_best_stream(fmt_ctx, AVMEDIA_TYPE_VIDEO, -1, -1, NULL, 0);
if (video_stream_index < 0) {
    fprintf(stderr, "未找到视频流\n");
    return -1;
}

// 分配数据包
pkt = av_packet_alloc();
if (!pkt) {
    fprintf(stderr, "无法分配数据包\n");
    return -1;
}

// 读取并处理数据包
while (av_read_frame(fmt_ctx, pkt) >= 0) {
    if (pkt->stream_index == video_stream_index) {
        // 处理视频数据包
    }
    av_packet_unref(pkt);
}

// 清理
av_packet_free(&pkt);
avformat_close_input(&fmt_ctx);

4.容器介绍

在我们开始学习FFmpeg之前，我们先来了解一下容器的概念。说到容器大家一定会想到水杯、箱子、罐子等，这些都是容器的例子。在计算机领域，容器也是一个类似的概念。
在计算机领域，容器是一种用于存储和传输多媒体数据的文件格式。容器可以包含多种类型的数据流，如视频流、音频流、字幕流等。常见的容器格式包括MP4、MKV、AVI、FLV等。容器本身并不包含实际的媒体数据，而是包含了媒体数据的元数据和索引信息。实际的媒体数据通常是经过编码的，例如视频数据可能是H.264编码的，音频数据可能是AAC编码的。容器的作用是将这些编码后的数据流组合在一起，并提供必要的元数据和索引信息，以便播放器能够正确解码和播放这些数据。

4.1MP4介绍

MP4（MPEG-4 Part 14）是一种常见的多媒体容器格式，广泛用于存储和传输视频、音频和其他多媒体数据。MP4容器的设计目的是提供高效的数据存储和传输，同时支持多种编码格式。MP4容器的结构相对复杂，包含了多个层次的元数据和索引信息，以便播放器能够快速定位和解码媒体数据。MP4容器的设计考虑了多种应用场景，如流媒体、存储和传输，因此具有较高的兼容性和灵活性。MP4容器的广泛应用使其成为多媒体数据存储和传输的重要格式。

4.2MP4文件结构

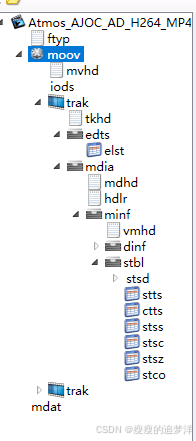

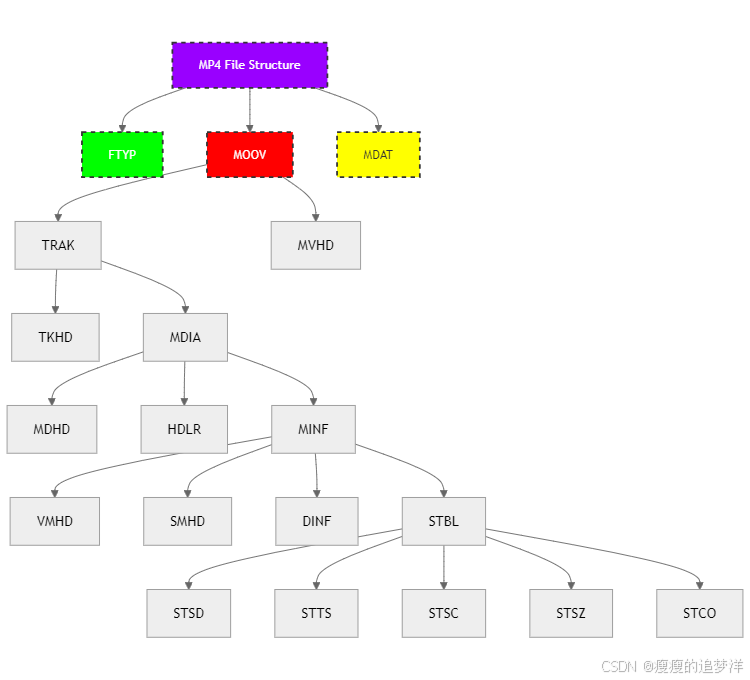

MP4文件结构详解

1.主要Box及其作用

1.1 MP4

• 全程: MP4 File Structure
• 作用: MP4文件的根容器，包含所有其他Box。

1.2 FTYP

• 全程: File Type Box
• 作用: 描述文件的类型和兼容性。

1.3 MOOV

• 全程: Movie Box
• 作用: 包含电影的元数据，如音频信息、视频信息、时间信息、轨道信息等。

1.4 MDAT

• 全程: Media Data Box
• 作用: 存储实际的媒体数据，如视频帧和音频帧。音视频数据是以chuck为单位存储的，每个chuck包含多个sample。存储的位置可以通过stco获取

2.MOOV Box的子Box

2.1 MVHD

• 全程: Movie Header Box
• 作用: 包含电影的全局信息，如时间刻度、时长等。

2.2 TRAK

• 全程: Track Box
• 作用: 描述一个轨道的信息，如视频轨道或音频轨道。

3.TRAK Box的子Box

3.1 TKHD

• 全程: Track Header Box
• 作用: 包含轨道的头信息，如轨道ID、时长、音量、视频宽高等。

3.2 MDIA

• 全程: Media Box
• 作用: 包含媒体的信息，如媒体类型、媒体头等。

4.MDIA Box的子Box

4.1 MDHD

• 全程: Media Header Box
• 作用: 包含媒体的头信息，如时间刻度、时长等。这个时长指的是改轨道的时长

4.2 HDLR

• 全程: Handler Reference Box
• 作用: 描述媒体的处理程序，如视频处理程序或音频处理程序。

4.3 MINF

• 全程: Media Information Box
• 作用: 包含媒体的详细信息，如视频媒体信息或音频媒体信息。

5.MINF Box的子Box

5.1 VMHD

• 全程: Video Media Header Box
• 作用: 包含视频媒体的头信息，如图形模式等。

5.2 SMHD

• 全程: Sound Media Header Box
• 作用: 包含音频媒体的头信息，如平衡等。

5.3 DINF

• 全程: Data Information Box
• 作用: 包含数据的信息，如数据引用等。

5.4 STBL

• 全程: Sample Table Box
• 作用: 包含样本表的信息，如样本描述、时间戳等。

6.STBL Box的子Box

6.1 STSD

• 全程: Sample Description Box
• 作用: 包含样本的描述信息，如编码类型等。

6.2 STTS

• 全程: Time-to-Sample Box
• 作用: 包含样本的sample个数与每个sample持续的时间。已time_scale为单位

6.3 STSC

• 全程: Sample-to-Chunk Box
• 作用: 描述样本到块的映射关系。

6.4 STSZ

• 全程: Sample Size Box
• 作用: 包含样本的大小信息。

6.5 STCO

• 全程: Chunk Offset Box
• 作用: 包含块的偏移量信息。

• 6.6 STSS

• 全程: Sync Sample Box
• 作用: 包含关键帧在哪个Chuck的信息。

• 6.7 CTTX

• 全程: Composition Time to Sample Box
• 作用: 用于描述显示时间戳（PTS）和解码时间戳（DTS）之间的关系。它的主要作用是处理B帧（双向预测帧）的时间戳问题。

MP4数据存储为什么用chuck为单位，而不是使用sample为单位？

1.1 提高数据读取效率

• 减少I/O操作：将多个sample打包成一个chunk，可以减少磁盘I/O操作的次数。读取一个chunk（包含多个sample）比逐个读取sample更高效。
• 连续存储：chunk的设计使得数据在磁盘上连续存储，减少了文件碎片化，从而提高了读取效率。

1.2 优化随机访问

• 快速定位：通过STCO（Chunk Offset Box）可以快速定位到某个chunk的起始位置，结合STSC（Sample-to-Chunk Box）可以快速找到目标sample。
• 关键帧定位：STSS（Sync Sample Box）记录了关键帧所在的chunk，便于实现视频的随机访问和快速定位。

1.3 简化数据管理

• 减少元数据开销：将多个sample打包成一个chunk，可以减少元数据的存储开销。例如，STCO只需要记录chunk的偏移量，而不需要为每个sample单独记录偏移量。
• 便于流媒体传输：chunk的设计使得流媒体传输更加高效，可以按chunk为单位进行传输，而不是逐个sample传输。

1.4 优化存储空间

• 压缩效率：将多个sample打包成一个chunk，可以提高数据的压缩效率，减少存储空间的占用。
• 减少冗余：chunk的设计可以减少文件中的冗余数据，使得文件更加紧凑。

ts文件结构详解

ts包可以包含多种不同的table,比如：pat、pmt、sdt、nit、tot等。这些table大多数是与DTMB有关我们不做重点分析。
ts包也可以包含多媒体数据，比如：视频、音频、字幕等。这些数据以ES（Encrypted Stream）的形式存储在pes包中，在由ts包中进行封装。结构如下图

从上图中我们可以看出音视频数据会被编码器封装为ES结构，然后通过PES打包器生成为PES结构，在通过TS打包器封装为TS包。

1.1 TS包结构

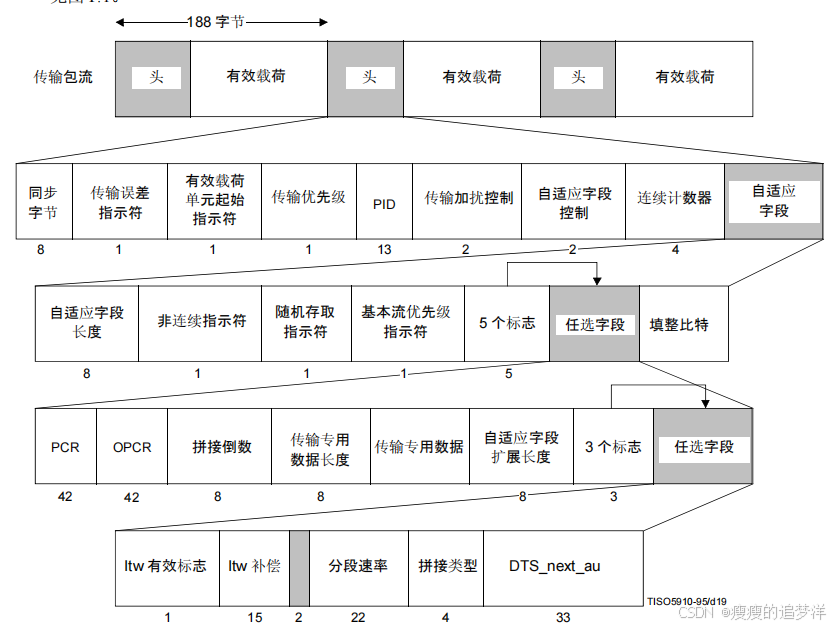

以ts为后缀名字的文件通常是TS文件。TS文件是由一个个TS包组成的。TS包是有固定大小的，一般为188字节。TS包的结构如下：

可以看一个TS包是固定字节188，并且由TS包头、TS包负载、CRC组成。我们关注的多媒体数据就在这个TS包的负载中。

1.2 PES包结构

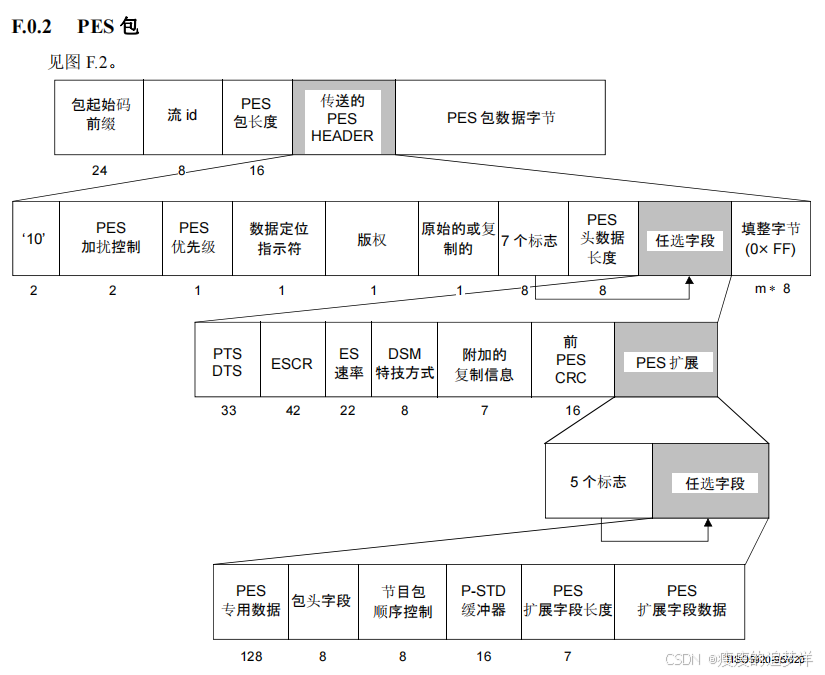

PES包是TS包负载中包含的多媒体数据，PES包的结构如下：

PES由包起始码前缀、流id、PES长度、PES头、PES数据组成。PES数据数据包含的就是ES数据了。

1.3 如何查找到PES包（查找指定的audio/video数据）

1.3.1 问题引入

大家可能会有疑问：既然可以通过PES包的起始码前缀判断是否为PES包，为什么还需要专门讨论如何查找指定的PES包呢？要回答这个问题，我们需要先了解TS流在DTMB（地面数字多媒体广播）中的应用场景。

1.3.2 DTMB背景介绍

DTMB（GB 20600-2006，全称Digital Terrestrial Multimedia Broadcast，即地面数字多媒体广播），原名DMB-T/H（Digital Multimedia Broadcast-Terrestrial/Handheld，即数字多媒体广播-地面/手持），是中国制定的数字电视和流动数字广播标准。简单来说，DTMB就是我们以前使用的广播电视系统。

1.3.3 TS流的多路复用特性

在DTMB中，一个频点下可能包含多个频道，每个频道又包含多个节目，而每个节目可能包含多个流（如音频流、视频流、字幕流等）。因此，接收到的TS流实际上是多个频道数据的混合体，其中包含了大量不同频道的PES包。

1.3.4 如何查找指定的PES包？

为了从混合的TS流中提取出我们需要的PES包，需要使用PID（Packet Identifier）。PID是在PMT（Program Map Table）中定义的，用于标识不同的媒体流。例如：

一个节目可能包含一个音频流、一个视频流和一个字幕流，分别对应三个不同的PID。
在接收TS流时，通过PID可以快速定位到目标TS包，进而提取出对应的PES包。

1.3.5 解复用过程

解复用的核心步骤如下：

根据PID过滤TS包：从混合的TS流中提取出目标PID对应的TS包。
合并TS包：由于音视频帧的数据量较大，通常会被分割成多个TS包传输，因此需要将这些TS包合并成一个完整的PES包。
提取PES包：从合并后的TS包中剥离出PES包，供后续解码使用。
6. FFmpeg的简化处理
在使用FFmpeg时，解复用过程已经被封装在API中。例如，av_read_frame函数可以直接返回一帧完整的可解码数据，无需手动处理TS包的合并和PES包的提取。

TS与MP4的区别与使用场景

1. TS格式的特点与使用场景

定义与用途

TS格式主要用于流媒体传输，如数字电视广播、网络直播和卫星电视等场景。它支持多路复用、错误恢复和时间戳等功能，适合在带宽有限的情况下进行高效传输。

技术特点

• TS文件由多个固定大小的包组成（每个包188字节），每个包包含媒体元数据，这使得TS文件即使损坏也能部分播放。
• TS格式支持边下载边播放，具有较好的容错能力。
• TS文件通常使用MPEG-2编码，但也可以支持其他编码格式。

兼容性

TS格式的兼容性较差，许多现代设备（如iPhone、Android手机）不支持直接播放TS文件，需要额外的软件或插件。

适用场景

TS格式广泛应用于广播和流媒体传输领域，例如HLS（HTTP Live Streaming）协议中常使用TS作为容器格式。

---

2. MP4格式的特点与使用场景

定义与用途

MP4是一种通用的多媒体容器格式，适用于存储各种类型的媒体数据，包括视频、音频、字幕和图像等。

技术特点

• MP4文件是基于文件的，所有媒体信息存储在一个文件中，便于离线播放。
• MP4支持多种编码格式，如H.264、H.265、AAC等，且文件体积相对较小。
• MP4格式的索引信息存储在文件尾部，这可能导致部分文件无法在浏览器中直接播放。

兼容性

MP4格式的兼容性极强，几乎所有平台和设备都支持MP4文件，包括PC、手机、平板电脑和流媒体设备。

适用场景

MP4格式适用于个人视频制作、网络视频分享、电影存储和在线流媒体服务等场景。

---

3. TS与MP4的主要区别

特性	TS格式	MP4格式
用途	主要用于流媒体传输（如广播、直播）。	通用多媒体存储和播放（如个人视频、电影、网络视频）。
技术特点	支持多路复用、错误恢复、时间戳；包大小固定（188字节）。	文件式存储，索引信息在文件尾部；支持多种编码格式。
兼容性	兼容性较差，需额外软件支持。	兼容性极强，几乎所有平台和设备支持。
适用场景	广播、流媒体传输（如HLS协议）。	个人视频制作、网络视频分享、电影存储等。
文件大小	文件较大，占用更多空间。	文件较小，体积更高效。
播放方式	支持边下载边播放，适合网络传输。	文件加载完成后才能播放。

---

4. 总结

TS格式更适合流媒体传输和广播场景，具有高效的传输能力和较强的容错能力，但兼容性较差；而MP4格式则更通用，适用于个人视频制作和离线播放，兼容性极强。根据具体需求选择合适的容器格式是关键。
