RMxprtDesign自动生成Maxwell电机模型的方法

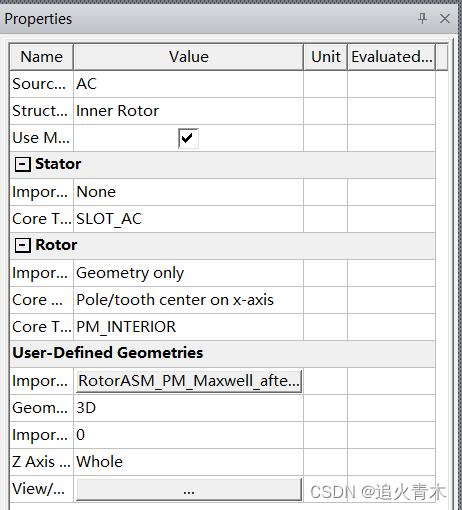

RMxprtDesign的结构树中双击Machine会弹出菜单如下：

定转子都可以输入已建模3D，此处输入的是转子的3D建模，保存为.x_t格式即可。

关键点来了！

如果你输入的是定转子的完整模型，在自动生成Maxwell 电机模型的步骤中一定要注意也选择全模型生成，否则会出现计算错误。具体方法如下：

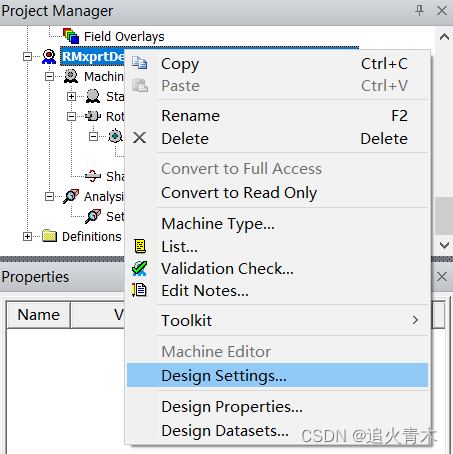

在工程名字上右键DesignSettings

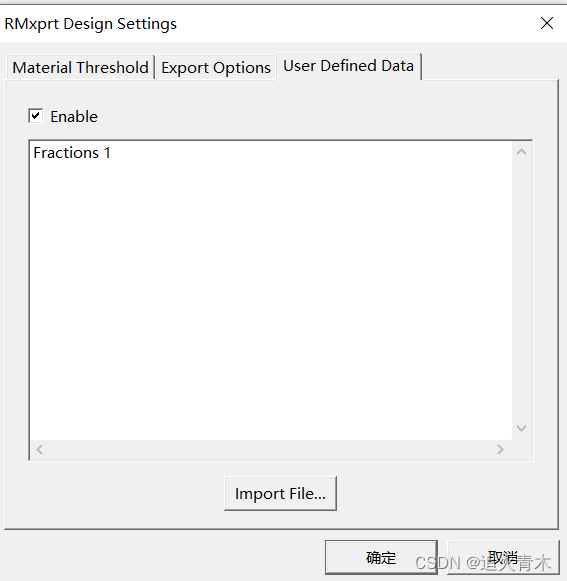

在弹出的菜单中选择User Defined Data,勾选Enable,然后再空白处填入Fractions 1。

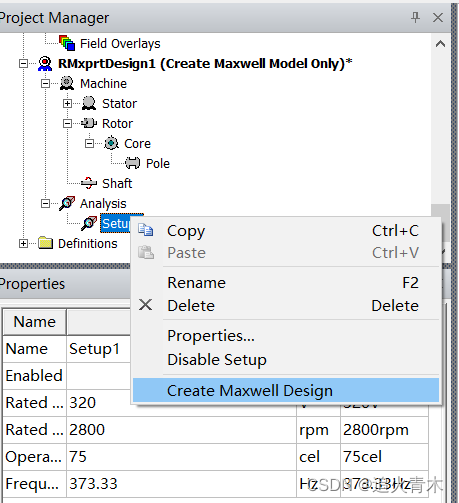

 在分析下面创建setup，右键Creat Maxwell Design,即可以自动生成3D全电机模型。生成过程持续两三分钟，中间不要动。

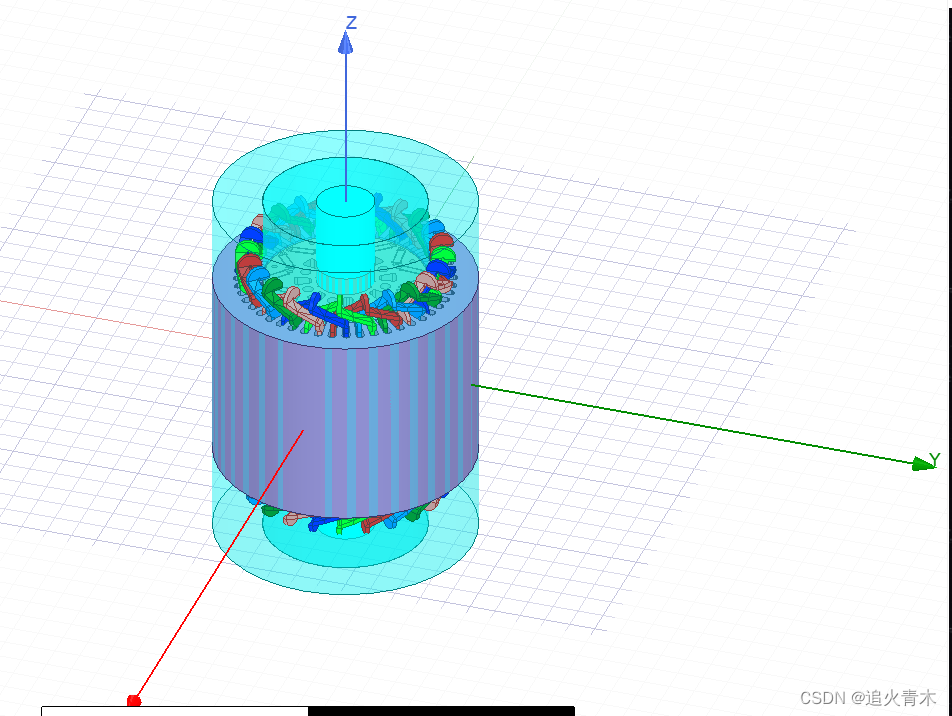

生成的Maxwell模型如下：

注意点：1、在
