Geos库学习之（二）——使用Geos库创建简单的几何对象

目录

一.基础概念

二.使用geos创建简单的几何对象

---

一.基础概念

几何图形（Geometry)是geos里面基本的操作对象，因此Geometry类就是最重要的一个类

几何图形中主要有三个要素：点，线，面。坐标构成点，多点构成线，环线构成面，点线面混合构成几何集合。对应的在GEOS里面的几个类为：

坐标：Coordinate（横纵坐标）

点：Point（单点）、MultiPoint（多点）

线：LineString（单条线）、MultiLineString（多条线）、LinearRing(环线）

面：Polygon（单面）、MultiPolygon（多面）

集合：GeometryCollection

在geos中，最小的组成单位是坐标，由Coordinate类来创建，如:Coordinate(2,3)，表示一个点,横坐标是2，纵坐标是3。

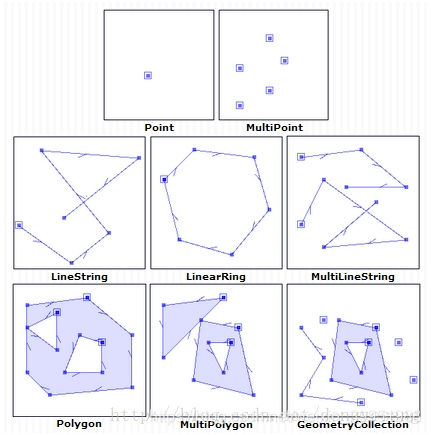

如图所示：

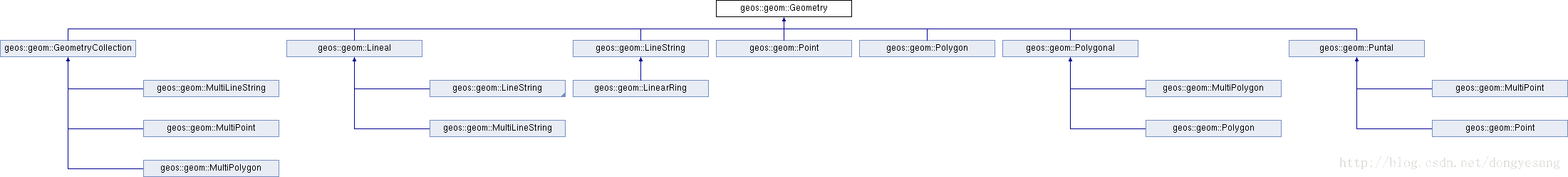

在GEOS中每个类之间的关系如下图所示：

二.使用geos创建简单的几何对象

// GeoTest.cpp : 定义控制台应用程序的入口点。
//

#include "stdafx.h"
#include <iostream>
#include <stdlib.h>

#include "geos.h"

using namespace std;
using namespace geos;
using namespace geos::geom;

static const GeometryFactory* g_factory = geos::geom::GeometryFactory::getDefaultInstance(); //全局对象,所有的图形都由此对象创建

//单点的创建
Point* createGeosPoint(double x, double y)
{
	Coordinate pt(x, y);    //坐标
	Point* p = g_factory->createPoint(pt);
	return p;
}

//多点的创建
MultiPoint* createGeosMultiPoint(double x, double y, double offset)
{
	CoordinateArraySequence *cas = new CoordinateArraySequence(); //构建点序列
	std::vector<Coordinate> points;
	points.push_back(Coordinate(x, y));
	points.push_back(Coordinate(x + offset, y));
	points.push_back(Coordinate(x + 2 * offset, y + offset));
	points.push_back(Coordinate(x + 3 * offset, y + 2 * offset));
	MultiPoint* Mp = g_factory->createMultiPoint(points);
	return Mp;
}

//非闭合线
LineString* createGeosLine(double x, double y, double offset)
{
	CoordinateArraySequence *cas = new CoordinateArraySequence(); //构建点序列
	cas->add(Coordinate(x, y));
	cas->add(Coordinate(x, y + offset));
	cas->add(Coordinate(x + offset, y + offset));
	cas->add(Coordinate(x + offset, y + 2 * offset));
	cas->add(Coordinate(x + 2 * offset, y + 2 * offset));
	LineString *ls = g_factory->createLineString(cas);
	return ls;
}

//创建一条环线，与线的区别就是环线是闭合的。即第一个点和最后一点重合
LinearRing* createGeosRing(double x, double y, double offset)
{
	CoordinateArraySequence *cas = new CoordinateArraySequence(); //构建点序列
	cas->add(Coordinate(x, y));
	cas->add(Coordinate(x, y + offset));
	cas->add(Coordinate(x + offset, y + offset));
	cas->add(Coordinate(x + offset, y + 2 * offset));
	cas->add(Coordinate(x + 2 * offset, y + 2 * offset));
	cas->add(Coordinate(x + 2 * offset, y));
	cas->add(Coordinate(x, y)); //与第一个点相等
	LinearRing *lr = g_factory->createLinearRing(cas);
	return lr;
}

//创建一个多边形，如果多边形内部没有孔洞实际上与环线是一样的
Polygon* createGeosPolygon(double x, double y, double offset)
{
	LinearRing *lr = createGeosRing(x, y, offset);
	Polygon *poly = g_factory->createPolygon(lr, NULL); //如果多边形中间没有孔洞，第二个参数设为NULL
	return poly;
}

int main()
{
	Point* point = createGeosPoint(10, 20);
	std::string typeStr = point->getGeometryType();
	cout << "创建的点类型:" << typeStr << endl;

	MultiPoint* multiPoint = createGeosMultiPoint(10, 20,5);
	int count = multiPoint->getNumPoints();
	cout << "多点的个数:" << count << endl;

	LineString *ls = createGeosRing(10, 10, 5);
	cout << "线条点数：" << ls->getNumPoints() << " 线条长度：" << ls->getLength() << endl;

	Polygon *poly = createGeosPolygon(10, 10, 5);
	cout << "多边形面积:" << poly->getArea() << endl;

	system("pause");
    return 0;
}

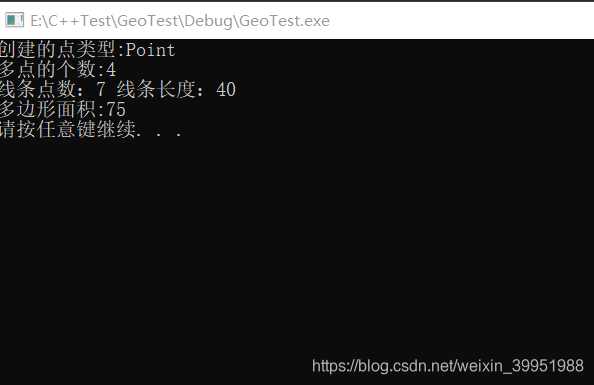

输出结果如下：

其他几何对象创建方法与此类似
