MUC\GD32低功耗模式简介

 前言

低功耗模式在现在的开发中尤为重要，特别是在使用电池的设备中，今天我们就拿GD32来聊一聊低功耗模式，以及他们使用的状态与唤醒方式以及耗电情况。

GD32支持的低功耗模式：

 省电模式

MCU支持三种省电模式，以实现更低的功耗。它们是睡眠模式、深度睡眠模式和待机模式。这些操作模式降低了功耗，并允许应用程序在CPU操作时间、速度和功耗之间实现最佳平衡。

 睡眠模式

在睡眠模式下，只有CPU核心的时钟关闭。所有外围设备继续运行，任何中断/事件都可以唤醒系统。

 深度睡眠模式

在深度睡眠模式下，1.2V域的所有时钟都关闭，所有高速晶体振荡器（IRC8M、HXTAL）和锁相环都被禁用。只保留SRAM和寄存器的内容。来自EXTI线路的任何中断或唤醒事件都可以从深度睡眠模式唤醒系统，包括16条外部线路、RTC警报、RTCtamper和时间戳、LVD输出和USART唤醒。退出深度睡眠模式时，IRC8M被选为系统时钟。

 待机模式

在待机模式下，整个1.2V域断电，LDO关闭，所有IRC8M、HXTAL和PLL都被禁用。SRAM和寄存器（备份寄存器除外）的内容丢失。待机模式有四个唤醒源，包括NRSTpin的外部复位、RTC警报、FWDGT复位和WKUPpin上的边缘。

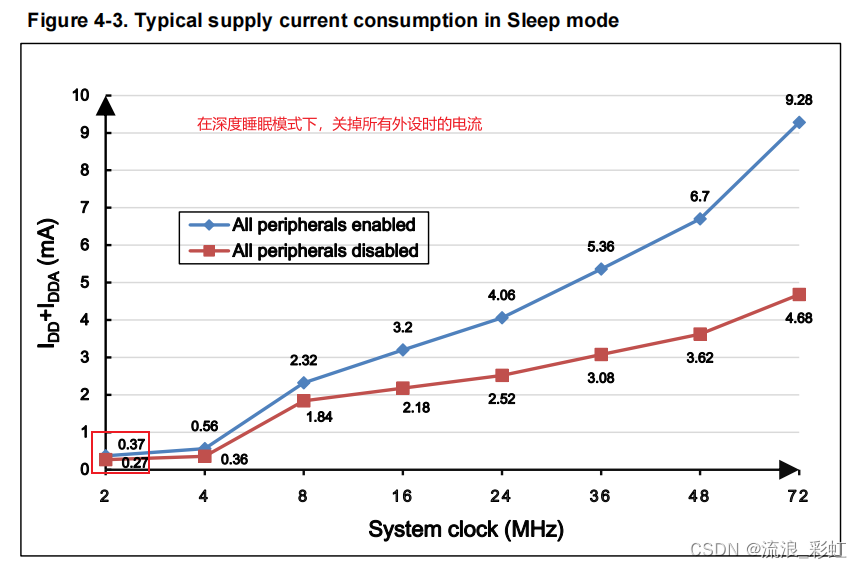

低功耗的电流如下：
