13讲 | 实战篇——IIC驱动OLED灯

前言

专栏内容持续更新，目前正在进行优惠活动！

目录

前言

一、简介

二、IIC

1、工作过程

2、时序图

三、代码源码

 程序结构关系图

  OLED.c

  IIC.c

四、本节工程源码下载

---

一、简介

1）UART 是两点间进行通信，IIC 是半双工串行同步通信协议。

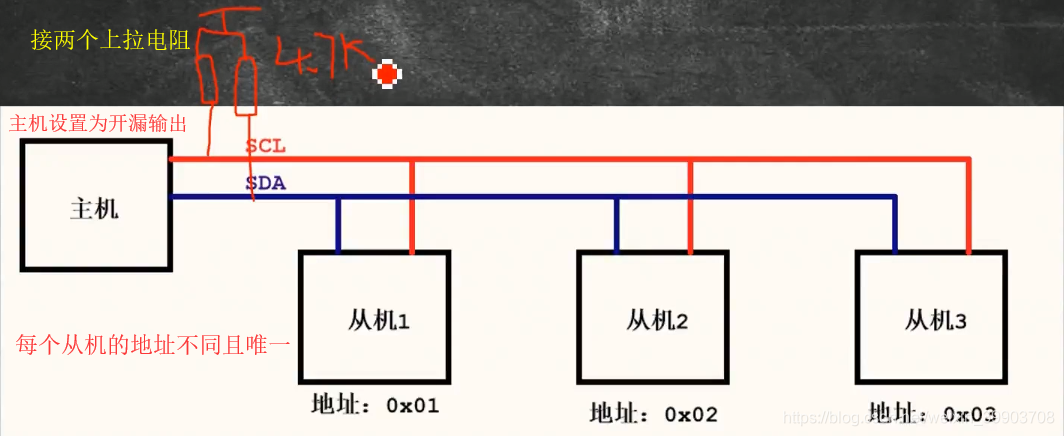

2）IIC（Inter-Integrated Circuit）其实是IlCBus简称，集成电路总线，它是一种串行通信总线，使用多主从架构，由飞利浦公司在1980年代为了让主板、嵌入式系统或手机用以连接低速周边设备而发展。

多主从结构：总线上的任何一个设备既可以作主机，也可以作从机。
总线上的设备都有自己独立的地址（占7位）。



2、传输协议规范

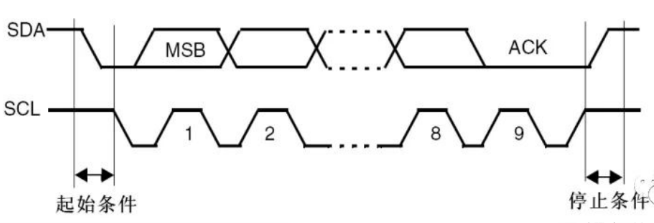

数据每个字节都是按照规范来进行传输，分为起始 -> 发送 -> 停止 三个步骤。

总线状态：
1）空闲状态：没有任何通讯，数据线（SCL）和时钟线（SDA）都为高电平。
2）起始信号：当任何一个设备想要跟其它设备进行通讯时，就需要发一个起始信号。SCL为高电平时，SDA下降沿
