android机制分析,AndroidUI机制分析

在开发Android应用界面的时候，我们首先会创建一个布局文件，如layout.xml，然后在代码当中使用setContentView()方法将刚才创建layout布局文件导入到Activity中，这样，在运行程序的时候我们就会在模拟器或手机上看到这个布局，其实，在Android中，我们创建的这个布局并不是直接加载到AndroidUI的，而是在之前历经了几个过程，具体过程如下：

PhoneWindow

DecorView

System Layout

Content Parent

Activity Layout

1.PhoneWindow

Android中的基本的窗口系统，每个Activity 均会创建一个PhoneWindow对象，是Activity和整个View系统交互的接口。

2.DecorView

DecorView是当前Activity所有View的父类，它并不会向用户呈现任何东西，主要功能如下：

接收ViewRoot分发来的事件，如key、touch、trackball等；

作为PhoneWindow与ViewRoot之间的桥梁，ViewRoot通过DecorView设置窗口属性；

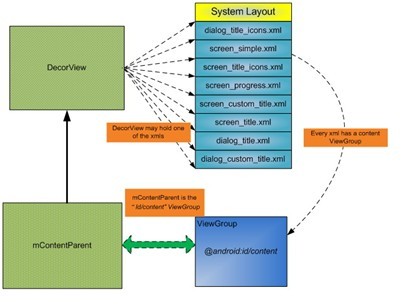

DecorView有一个直接的子View，我们称之为System Layout,这个View是从系统的Layout.xml中解析出的，它包含当前UI的风格，如是否带title、是否带process bar等。

3.SystemLayout

PhoneWindow通过解析预置的layout.xml来获得不同的layout，我们称之为System Layout，我们将这个System Layout添加到DecorView中，Android提供了8种System Layout；

预设风格可以通过PhoneWindow方法requestWindowFeature()来设置，需要注意的是这个方法需要在setContentView()方法调用之前调用。

4.ContentParent

Content Parent的子类是ContentView，它其实对应的是System Layout中的id为"content"的一个FrameLayout。这个FrameLayout对象包括的才是我们的Activity layout(每个System Layout都会有这么一个id为"content"的一个FrameLayout)。

5.Activity Layout

设置窗口的ContentView，用来和userUI进行交互，其上的几层并不能响应并完成user输入所期望达到的目的。

下面举个例子来验证以上所述内容：

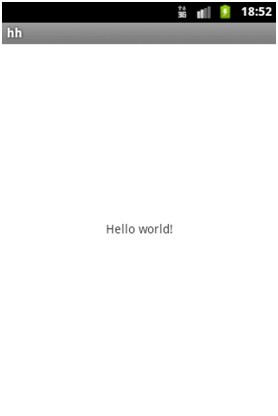

首先，我们需要新建一个工程，然后使用模拟器运行。

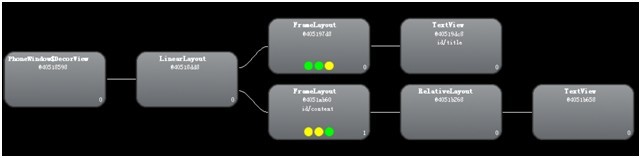

然后，我们打开SDK文件下的hierarchyviewer工具，查看当前界面的图层结构，如下图：

根据上面的分析，我们不难看出，当我们加载一个程序的界面时，首先执行的是PhoneWindow，接着是DecorView，后面的LinearLayout即为SystemLayout，它包含了一个标题，标题的布局为上面的FrameLayout和TextView，下面的FrameLayout为ContentView，注意它的id为content，用于加载开发者定义的界面，后面的RelativeLayout和TextView就是我们定义的布局文件。
